重要な治具設計の役割分担、 多品種少量生産への移行に伴い、製造現場では治具の種類が爆発的に増加し、その製作スピードは待ったなしです。Ez Jig for Rhinoが、設計者と現場の新しい連携を実現します。
最適なバランスでできていますか？
現場からの急ぎの依頼（単純な「位置決め」「保持」治具）は生産を継続するための極めて重要な業務です。しかし、その対応に時間を割くことで、設計部門のリソースが逼迫し、本来注力すべき複雑な戦略的治具設計に手が回らない現状があります。この非効率なプロセスは、治具完成までのリードタイムを長期化させ、現場の作業効率向上を妨げる最大のボトルネックです。
Ez Jig for Rhino は、3DCADの専門知識に頼らない、治具設計専用アシストプラグインソフトウェアです。私たちは、治具設計のプロセスを「定型作業」と「非定型作業」に明確に分けます。
【 定型作業の属人化排除 】
治具の8割を占める保持・固定治具の設計は、ボタン一つでの形状反転やクランプライブラリなどの独自機能により、熟練者のスキルに依存しない治具設計を実現します。
【 リードタイムの短縮と最適化 】

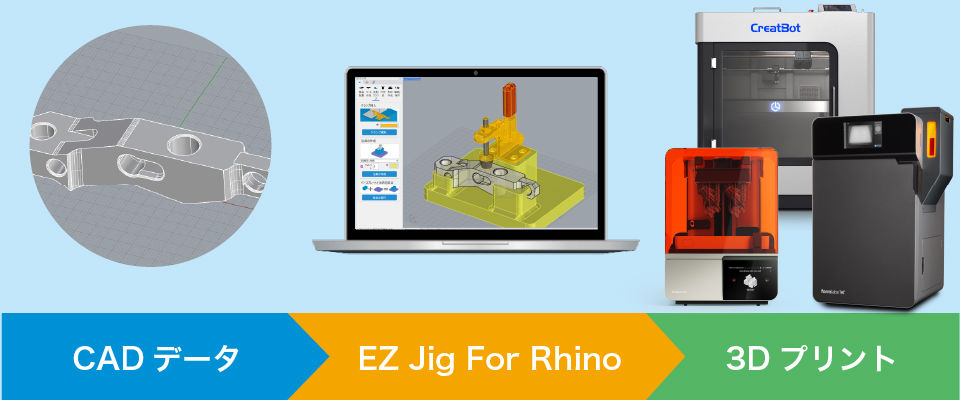

これにより、熟練設計者は付加価値の高い業務に集中。さらに、3Dプリンタやモデリングマシンを活用することで、現場は必要な治具をすぐに内製できるため、治具のリードタイムを劇的に短縮し、企業全体の生産体制を強力に支援します。
現場に強い治具設計を、もっと早く簡単に
現場で使用される治具は、わずかなデザインの違いで作業効率が大きく変わります。

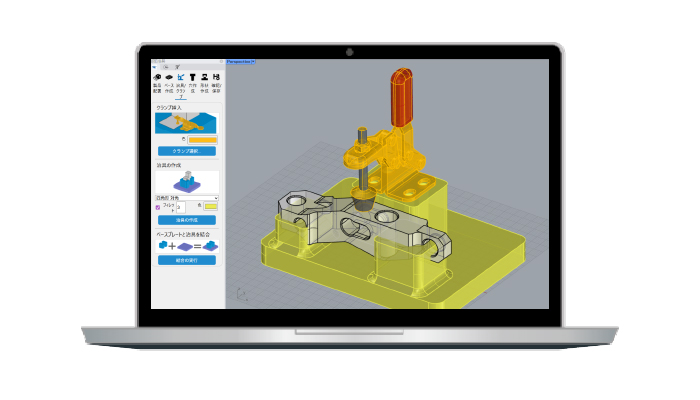

EZ Jig for Rhino なら、製品データやクランプモデルを活用して治具形状をリアルに検討可能。
完成イメージや使用シーンを確認しながら、作業効率を追求した実用的な設計ができます。
ゼロからのモデリングは不要で、使いやすさや作業性の検討に集中できます。
EZ Jig for Rhino が、現場視点の治具設計をサポートします。

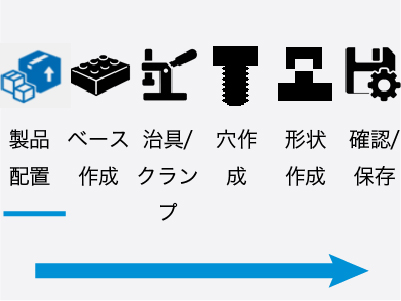

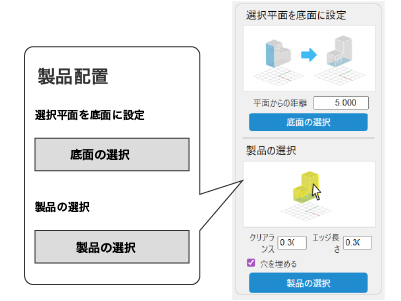

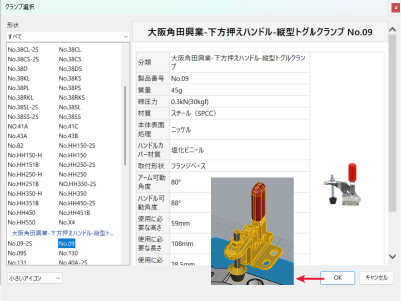

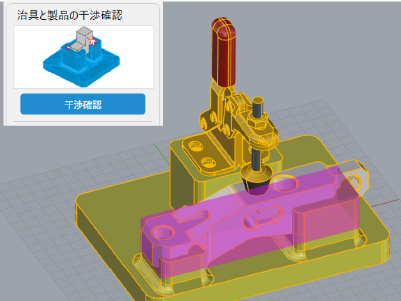

様々なCADデータを読み込み可能 IGES,STEPなどの汎用的な3Dデータのファイル形式はもちろん、Solidworksなどの専用ファイルの読み込みも可能です。 作業フローがわかるアイコン表示 必要な操作はパネルに表示される案内に沿って選ぶだけでOK！ パネル指示に従うだけの簡単設計 分かりやすくシンプルな操作で治具をデザインできます。 クリアランスを簡単に調整 3Dプリンタの精度や使用する材料に合わせて最適なクリアランスが簡単に設定できます。 干渉部分を一目で発見 治具の抜き方向に対して引っかかる干渉部分が色で確認できるため、治具として使える形状なのか事前に判断できます。 クランプライブラリ 各種クランプはあらかじめ3Dモデルとしてライブラリに登録されています。簡単に呼び出して、サイズ等や固定位置を確認できます。 穴あけ機能 治具やクランプ固定用の穴は、視覚的に位置を確認しながら指定することが可能です。EZ Jig for Rhinoの8つ特長
次の工程を考えることなく作成が進められます。
直感的でわかりやすく、すぐに操作を習得できます。
簡単操作で治具をデザインできる
シンプルな操作で用途に合わせた専用の治具が作成できます。
治具デザイン(基本操作)

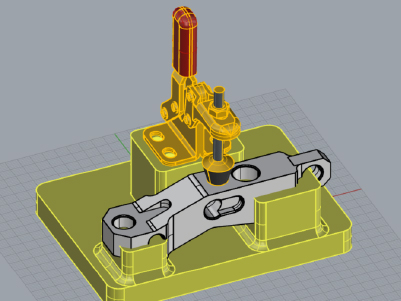

支えたい部分を選んで押し出すだけで専用の治具を簡単に作成できます。
クランプを使った治具作成
合計100種類以上のクランプがあらかじめ登録されており、
用途に応じて自由に配置することができます。

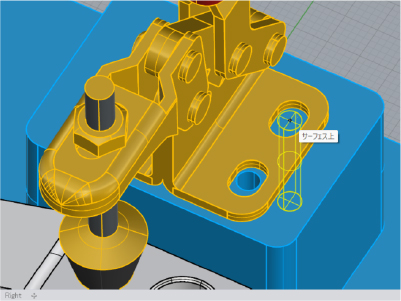

穴あけ・タップの作成
通り穴と止まり穴、座繰り穴、面取り穴、タップの4種類の穴あけが可能です。ボタン一つで簡単に作成できます。
検査用治具 位置決めや固定、測定補助など、検査工程をサポートする治具。 組立治具 はんだ付けや圧入など、部品の組立作業を正確かつ効率的に行うための治具。 固定治具 加工作業時や、測定時など、部品や製品を確実に固定するための治具。 塗装治具 製品の塗装時や乾燥時に、部品を適切に固定するための治具。様々な治具デザインに活用できる
EZ Jig for Rhino動作環境
| CPU | 64ビットのIntelまたはAMDプロセッサ（ARMはサポートしていません。） |
|---|---|
| メモリ（RAM） | 8GB以上 |
| 空きディスク容量 | 5GB |
| グラフィックボード | OpenGL 4.5対応のグラフィックスボードを推奨 |
| ビデオカード | 4GB以上 |
| マウス | スクロールホイールのある複数ボタンのマウス |
| 対応OS | Windows 11 |

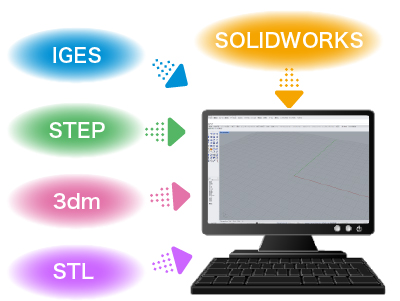

入出力フォーマット 入力 STEP、IGES、OBJ、STL、SLDPRT、3dm 出力 STL、OBJ、AMF、３ＭＦ、DXF、DWG、OBJ、SLC、PLY etc
EZ jig for Rhino体験版 インストール後、すべての機能を 14日間無料でご利用になれます。EZ jig for Rhinoを、いますぐ無料体験
ご入力いただいたメールアドレスへダウンロード用 URL とパスワードをお送りします。
こちらから合わせてRhinocerosの体験版のダウンロードも可能です。
治具レイアウトが誰でも簡単に作れる！ 「EZ Jig for Rhino」は、Rhinocerosにプラグインして使用できる治具デザイン用のソフトウェアです。対話式でモデリングができるため、CAD未経験者でも簡単に治具をデザインできます。簡単、直感的に治具データをデザインできるため、3Dプリンタを使って治具を作ることで、現場ですぐに治具を使用することができます。 【こんな人におすすめ】 図面をそのまま立体治具データにできる！ 「EZ Jig for Rhino」は「Rhinoceros」用プラグインソフト、誰でも簡単に治具のデザインができるようになります。なかでも「位置決め治具作成」という機能では、図面データをベースにして任意の箇所を立体化し、数分のうちに治具データを作成することが可能です。 【こんな人におすすめ】 設計部署の負担を最適化し、コア業務に集中！ 治具設計プラグインソフト「EZ Jig for Rhino」は、治具設計に特化したシンプルな操作で、専門的なCADスキルがなくてもスピーディーな設計ができるソフトです。
これにより、現場の担当者が自ら治具を作成できるようになることで、設計部署はより付加価値の高い業務に集中できます。
理想的な分業体制が実現し、企業全体の生産体制の効率化を図ります。 【こんな人におすすめ】関連資料
・Mazakのマシンを使用して加工を行っている
・対話プログラムの作成時間を効率化したい
・Mazakのマシンを使用して加工を行っている
・対話プログラムの作成時間を効率化したい
・必要になった時にすぐに使える治具を作成したい
・設計部署へ都度治具設計依頼をするのが大変
・治具設計を現場で行いたいカタログ
