繊細なデザインを思いのままにモデリング

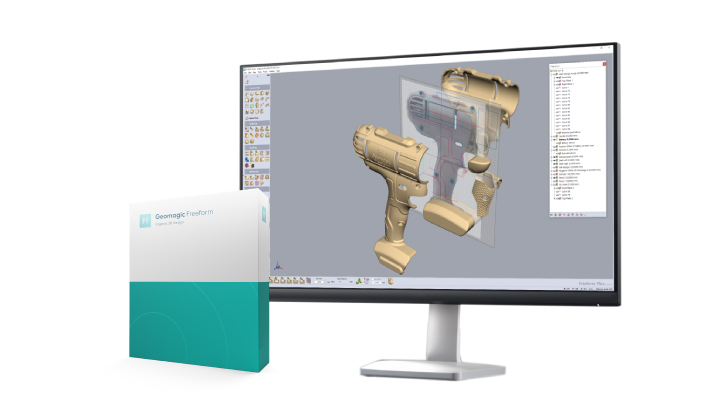

Geomagic Freeform /Freeform Plusは、従来の3DCADでは表現が難しかったような、繊細で複雑な曲線で構成された3Dデザイン形状を作成できる3Dモデリングシステムです。 操作には、専用のペン型デバイスを用いて、画面上の3Dデータに“触れる”ように形状の変形や修正といったモデリング作業が可能です。他のCADシステムでは実現できなかった柔軟なデータ作成を直感的な操作で可能にする唯一のシステムです。

生産を見据えたデータ作成

大量生産時に使用される射出成型。生産に使われる金型の設計に必要な、アンダー部分の修正やパーティングラインの入る箇所を、事前に確認しながらモデリングをすることが可能です。開発・設計段階から、生産を見据えたデータ作成をすることで、シンプルな金型構造で生産できるデータとなり、 これまで修正にかけていた時間や手間を削減して、製造プロセス全体を効率化できます。

自由な表現を可能にするボクセルモデリング

Freeformは、ボクセルモデリングと呼ばれ、「ボクセル」と呼ばれる粒子のような特徴を持つ3Dデータを扱います。CG系CADでよく扱われるポリゴンやワイヤフレーム、サーフェスとは異なり、面情報の表裏といった概念を持たないため、データの欠損や不正面が発生しません。 モデル面の計算エラーにより手順が進められないといった、CAD特有の制作時のストレスをなくし、デザイナーの意思をモデルに反映することに集中してデータ作成が可能です。

リアルなカラーレンダリング

作成した3Dモデルに高解像度のカラーレンダリングが可能です。モデルの色合いだけでなく、照明による光の反射なども再現させられるので、実物のような完成イメージを確認できます。 取引先との打ち合わせや、プレゼンなどへの活用は、社内外問わずイメージの共有を可能にし、開発プロセス中のコミュニケーションツールとしても利用頂けます。また、CADデータとしても成立しているため、評価後に承認の取れたデザインはそのまま次の工程へ受け渡すことが可能です。

直感的な操作ができるペン型デバイス

Freeform /Plusはハプティクデバイスと呼ばれるペン型デバイス「Touch」または「TouchX」を使用してモデリングします。画面上の3Dモデルを「つかむ」「まわす」といった、通常のマウス操作では体感できなかった立体的な動作で3Dモデル作成が可能です。また、各種ツールがモデルに当たる感触がデバイスを通じてダイレクトに伝わるので、実際にクレイモデルを触っているかのようにモデリングができます。これまで手加工で培ったスキルを3Dモデルとして再現できるので、3DCADでは思うように作れなかったという方でも自身の感覚を反映した3Dデータ作成が可能です。

金型生産を考慮したデータ作成ができる「モールド機能」　※Freeforom Plusのみ

Freeform Plusは、金型設計時に修正の対象となるアンダー部分を視覚的に確認しやすい状態で編集・修正が可能です。また、金型生産時のコスト増や成形品質にも影響を与えるパーティングラインの起伏の激しい箇所を修正したり、指定した角度の抜き勾配を一括で肉盛りしたりといった編集が簡単にできます。製造時の制約が原因となって、思うようにデザインができなかったり、修正が繰り返されてしまったりするといったお悩みも、Freeformを活用することで解消できます。

柔軟なデータ作成を実現するボクセルデータの特徴

ボクセルは、画像の最小単位である「pixel」（ピクセル）に奥行きを持たせた3Dデータです。実際のクレイに表裏が存在しないように、ボクセルにも面という情報は存在せず、粒子の細かさで形状をコントロールします。 微細な凹凸表現や、スムージングの調整などの数値化できないようなデータ加工も、ボクセルデータが得意とする表現です。削る、盛る、引っ張る、溶かすといった、コマンドを用いた感覚的な表現が可能です。

3Dスキャンデータや既存設計との連携もスムーズに

3Dスキャンデータを読み込み、Freeformで編集することで、現物からのリバースエンジニアリングや破損した部品の復元などの用途としてもご活用いただけます。豊富な入出力ファイルにより、GeomagicDesignXを始め、その他CADファイルとの連携も行えるので、設計要件を満たす設計・デザインへの反映がスムーズに実現します。
