工場内すべてのマザトロールに効くクスリ
マザトロールプログラムを相互変換できる
マシンから読み込んだマザトロールプログラムを他のマザトロール用プログラムに変換できます。新型から旧型、旧型から新型と、新旧問わない変換が可能です。また、マザトロールプログラムだけなく、工具データ、TPCデータも併せて変換できます。これまで互換性が無いために生じたプログラム再作成の手間を削減し、既存のプログラムを他のマザック製マシンで使用できるようになります。
マシンを止めずにプログラム作成

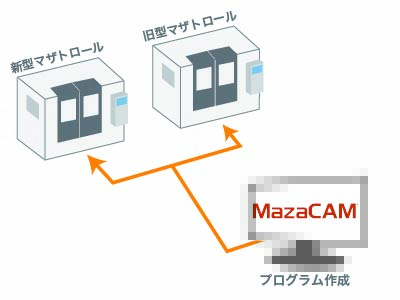

これまで、制御装置上で作成する必要のあったプログラムをパソコンで作成できるため、プログラム作成と機械操作の分業が可能になります。 作成したプログラムは全ての型式のマザトロールで使用できます。 また、Gコード出力によりマザック以外の工作機械にも対応します。
プログラム作成を分業化するメリット
マシンの状況に関わらずプログラムを作成できるようになるので 、例えばプログラム作成に1日平均約5時間かかっていた場合、分業により1か月（20日の場合）で約100時間マシンの稼働時間を増やすことができます。段取りと加工だけにマシンを使えるため、生産計画も立てやすくなります。 また、加工毎に別々の担当者がプログラムを作成することで生じていた品質のばらつきも、削減することができます。
工場内のマシンと既存のプログラムをフル活用

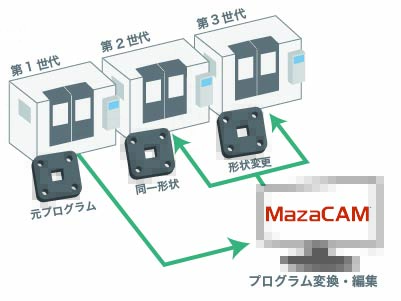

これまで作成したマザトロールプログラムを新旧問わず様々な世代のマザトロールで使用できるよう変換できます。Gコードへの変換も可能です。使用するマシンを変える度にいちからデータを作り直す必要はありません。また、プログラム編集機能と合わせて活用することで、部分的な形状変更も短時間で完了させられます。工場内のマシンとプログラムを最大限に活用し生産性向上を実現します。
世代を越えて全マザトロールと通信可能な専用ソフト
マザトロールとの通信・オフラインビューアに特化したソフトウェア「Mazview」を利用すれば、既存のMazak製対話式コントローラと通信が可能になります。
マザックマシンからPCへ保存しオフラインでプログラムを表示、編集後にマシンへ転送と、これまで実現しづらかった整理や管理が可能になります。
ベテラン品質のプログラム作成を対話式で
対話式のプログラム作成で初心者でも簡単にプログラムを作成できます。
また、マザトロールと同様のインターフェイスでプログラムを作成できるため、これまでマザトロールを駆使してきたお客様は、習得に時間を費やすことなく経験を活かしてプログラムを作成できます。
PCで“簡単”対話式プログラム作成
対話式のプログラム作成とは
対話式のプログラム作成は、項目の選択や空欄への数値入力だけでプログラムを作成できます。設定が必要な情報は画面を見ればわかるので、初心者でもすぐに習得することができます。
【手打ちとの比較】
対話式では、加工の種類や工具、座標を順番に選択・入力していくことで簡単にプログラムが完成します。
手打ちのプログラムでは、下記のようなプログラムをオペレータがすべて自分で考えて作成する必要があり、GコードやMコードの意味、使用ルールなど様々な知識が必要です。
一見、単純な加工に見える右下図のタッピングの加工も、覚えることは多岐に渡ります。
プログラムできる加工
2.5軸までのミーリング加工と、C軸･Y軸を含む旋盤加工に対応しています。作成したプログラムはすべてのマザトロールプログラムおよびGコードで出力使用可能です。
※Gコード出力にはCAD/CAMパッケージが必要です。
プログラム作成の流れ
プログラム作成の主な流れは、5ステップです。 下のような形状の旋盤加工を例にプログラム作成の流れをご紹介します。
形状を確認しながらプログラム作成
作成したプログラムから加工する形状を確認できるので（プロット形状表示機能）、寸法入力の誤りなどを防げます。また、形状をクリックするとプログラム上の該当箇所がわかるため、修正もすぐに行えます。
加工内容の検証
工具軌跡シミュレーションと工具座標の詳細な表示で、テーブルとの衝突やワークとの干渉を確認で きます。その他、加工の順番や方 向などの検証でプログラムミスを削減できます。また、加工時間の確認や2点間の距離の表示なども可能です。
CADデータを活用したプログラム作成
CAD（DXF、IGES、STEP）データを利用したプログラム作成が可能です。CADデータから寸法と座標を読み取りプログラムに反映させられます。座標計算の手間を省き、より短時間でプログラム作成が可能です。
既存プログラムを活用した編集
複数のプログラムを同時に開いて、既存のプログラムを活用した編集が可能です。座標や工程のコピー&ペーストや、ツールの検索と置き換え機能で類似形状のプログラム作成時間を短縮します。
CAD/CAM機能

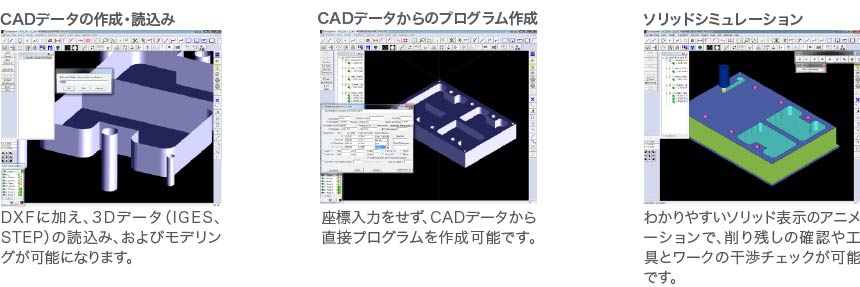

CAD/CAMインターフェイスによるプログラム作成も可能です。マザトロールに加えて、Gコードでの加工プログラム出力に対応しているため、マザック以外のマシンでもプログラムを活用できます。CAD/CAM機能と対話式プログラム作成機能を組み合わせることで、対話式で作成したプログラムのGコード出力や、既存のマザトロールプログラムのCAD/CAMインターフェイスでの編集が可能になります。
すべてのマザトロールプログラムを変換
プログラムを変換は対象の制御機を選択するだけの3ステップで完了します。使用するマシンを変える度にいちからデータを作り直す必要がなくなり、データの管理をPC上で一元管理することで、加工能力などに合わせた加工の振り分けが簡単に可能になります。
ユーザーニーズに合わせたプログラム入出力
マイクロディスクやフラッシュカード、USBを用いた入出力や、RS-232C、LAN接続による通信など、各種プログラム入出力方式に標準で対応しています。お使いのマシンに合わせた入出力が可能です。
欲しいデータをすぐに呼び出し
作成したプログラムやマシンから読み込んだプログラムをMazaCAMで一元管理して、これまでプログラム検索にかけていた時間を削減。ファイル名や作成日、制御装置など様々なフィルター検索で必要なプログラムをすぐに呼び出せます。プログラム選択後は、管理画面から通信、変換、編集、印刷など次の工程にすぐに移行できます。
また、工具データの管理や編集も可能です。これまで加工毎に設定しなおしていた加工条件を材料別に保存しておくことで、プログラム作成時に最適な条件の工具を呼び出せます。
モジュール一覧
Module list
プログラムの作成や運用方法に応じた複数のパッケージをご用意しています。
導入後は必要に応じてオプションを追加して機能を拡張することも可能です。
また、下記パッケージ以外にもマザトロールプログラムの通信・管理に特化（変換機能無し）したモジュール“MazaCAM Communication”もご用意しています。
Editor & Utilities
マザトロールプログラム作成と変換で従来のマザトロール運用を改善できる基本パッケージです。
■プログラム作成
■プログラム管理
■プログラム変換
■プログラム入出力
Editor Performance Package
Editor & Utilitiesにさらに充実したプログラム作成・編集機能を追加したパッケージです。
■加工軌跡シミュレーション
■加工軌跡の座標確認
■使用工具リストの編集
■加工時間表示
CAD Import Package
Editor Performance Packageに、CADデータの読み取り機能を追加したパッケージです。CADデータの座標や寸法を活用してより効率的な対話式プログラム作成が可能です。
■加工軌跡シミュレーション
■加工軌跡の座標確認
■加工時間表示
■使用工具リストの編集
■CADデータ読取り（対話式プログラムへの反映）
CAD/CAM Package
Editor Performance Packageに、CAD/CAMインターフェイスでのプログラム作成、Gコード出力機能が追加されたパッケージです。マザック以外のマシンを活用する場合に最適です。
■3Dデータ読込み・作図
■CAD/CAM機能（旋盤･2.5軸）
■Gコード出力
※個別カスタマイズ費用が必要
■ソリッドシミュレーション
CAD/CAM Package with 3D
CAD/CAM Packageに3軸ミーリング機能が追加されたパッケージです。
■3Dデータ読込み・作図
■CAD/CAM機能（旋盤･3軸）
■Gコード出力
※個別カスタマイズ費用が必要
■ソリッドシミュレーション
各パッケージ対応機能
| ○：標準機能 ＊：オプション対応 | Editor & Utilities | Editor Performance Package | CAD Import Package | CAD/CAM Package | CAD/CAM Package with 3D |
|---|---|---|---|---|---|
| 対話式プログラム 作成･編集 | ○ | ○ | 〇 | ○ | ○ |
| プロット形状表示 | ○ | ○ | ○ | ○ | ○ |
| 工具軌跡シミュレーション | ＊① | ○ | ○ | ○ | ○ |
| 工具軌跡座標確認 | ＊① | ○ | ○ | ○ | ○ |
| 加工時間表示 | ＊① | ○ | ○ | ○ | ○ |
| 使用工具リスト編集 | ＊① | ○ | ○ | ○ | ○ |
| CADデータの読取り ※1 （対話式プログラムへの反映） | ＊② | ＊② | ○ | ○ | ○ |
| 3DCAD ※1 （データ読込み・モデリング） | ＊③④⑤ | ＊③④⑤ | ＊③④⑤ | ○ | ○ |
| CAD/CAM機能［旋盤］ | ＊④⑤ | ＊④⑤ | ＊④⑤ | ○ | ○ |
| CAD/CAM機能 ［2.5軸ミーリング］ | ＊③⑤ | ＊③⑤ | ＊③⑤ | ○ | ○ |
| CAD/CAM機能 ［3軸ミーリング］ | ＊⑥ | ＊⑥ | ＊⑥ | ＊⑥ | ○ |
| CAD/CAM機能 ［ネジ切り加工］ | ＊⑥⑦ | ＊⑥⑦ | ＊⑥⑦ | 〇 | ○ |
| CAD/CAM機能 ［C軸・Y軸付き旋盤］※2 | ＊⑧ | ＊⑧ | ＊⑧ | ○ | ○ |
| ソリッドシミュレーション 機能 | ＊⑨ | ＊⑨ | ＊⑨ | ○ | ○ |
| Gコード出力 | ＊③④⑤ | ＊③④⑤ | ＊③④⑤ | ○ | ○ |
| マザトロール間 プログラム変換 | ○ | ○ | ○ | ○ | ○ |
| マザトロールから Gコードへの変換 | ＊③④⑤ | ＊③④⑤ | ＊③④⑤ | ○ | ○ |
| プログラム管理 | ○ | ○ | ○ | ○ | ○ |
| プログラム入出力・通信 | ○ | ○ | ○ | ○ | ○ |
オプションモジュール一覧 ①Performance Package for Editor & Utilities Performance Package機能 （工具軌跡シミュレーション・工具座標表示・加工時間表示・使用工具リスト編集） ②CAD Import Module CADデータ読取り（対話式プログラムへの反映）機能 ③CAD/CAM for Mill CAD/CAM機能［2.5軸ミーリング］ ※3DCAD・Gコード出力含む ④CAD/CAM for Lathe CAD/CAM機能［旋盤］ ※3DCAD・Gコード出力含む ⑤CAD/CAM for Mill & Lathe CAD/CAM機能［旋盤・2.5軸ミーリング］ （③+④）※3DCAD・Gコード出力含む ⑥3-Axis 3D Milling Module※1 CAD/CAM機能［3軸ミーリング］※Gコード出力含む ⑦Helical Thread Module※2 CAD/CAM機能［ネジ切り加工］※Gコード出力含む ⑧Lathe Live Tooling for Mazatrol only※3 CAD/CAM機能［C軸・Y軸付き旋盤］※マザトロール出力のみ ⑨Solid Verify for CAD/CAM※4 ソリッドシミュレーション機能 推奨システム要件 OS Windows 10 （64bit） CPU Intel i3 Quad Core 3,5GHZ 以上 グラフィック NVIDIA Quadro 2000 または GEFORCE Gt 620 ATI Radeon 4800 メモリ 8GB-RAM 以上 ストレージ 2GBの空き容量
