MetraSCAN3Dの特徴
光沢面、黒い面も測定可能
大型ワーク向け3Dスキャナ「MetraSCAN 3D」を使用したスキャニングシステムでは、これまで困難とされてきた光沢面や黒い面、カラフルな面にも対応します。従来と比較して測定速度が12倍高速化、さらに本体重量が25%軽量化されており、より現場に適した3Dスキャナに進化しました。
光学式トラッカー「C-Track」
C-TrackはMetraSCAN 3Dと同期し、測定箇所を検知します。厳密な測定設定を必要とせず、大型ワークをスキャンするなど幅広い環境において一定の品質を保持したパフォーマンスを発揮します。
ワイヤレスプローブ「HandyPROBE」
HandyPROBEは生産環境で見られる不安定な要素に左右されることなく形状を取得できる、ワイヤレスプローブです。大型ワーク向けMetraSCAN 3Dと組み合わせることで、より高精度なスキャニングシステムを構築することができます。
スキャンデータ修正・編集ソフト「Geomagic シリーズ」
3Dスキャンしたデータは、そのままでは活用できません。穴埋めや形状修正等、スキャンデータの修正や編集をすることが必要です。
3Dスキャナで取得した3Dデータを、より効率的に、より高精度で活用するために必要不可欠なソフトウェア。それが、世界シェアNo.1の3Dスキャンデータ修正・編集・計測ソフト「Geomagic シリーズ」です。
※画像クリックで、各製品詳細ページへリンクします。
MetraSCAN 3D スペック表
| 項目 | MetraSCAN BLACK+™ | MetraSCAN BLACK+ Elite™ | MetraSCAN BLACK2™ |
|---|---|---|---|
| 精度 | 0.035 mm | 0.025 mm | 0.025 mm |
| 容積精度（9.1 m³） | 0.075 mm | 0.064 mm | 0.064 mm |
| 容積精度（16.6 m³） | 0.100 mm | 0.075 mm | 0.075 mm |
| 容積精度（46.7 m³） | 該当なし | 該当なし | 0.100 mm |
| 自動範囲拡張精度(1) | 0.035 mm + 0.020 mm/m | 0.025 mm + 0.015 mm/m | 0.025 mm + 0.015 mm/m |
| スタンドアロンモード精度 | 該当なし | 該当なし | 0.020 mm + 0.040 mm/m |
| プローブ精度（HandyPROBE Next+使用時） | 0.030 mm | 0.025 mm | 0.025 mm |
| アクセプタンステスト(2) | VDI/VDE 2634 パート3 および ISO 10360 に基づく | ||
| トラッキングモード | C-Trackモード（ターゲットなし、ダイナミックトラッキング） | C-Trackモード（ターゲットなし、ダイナミックトラッキング）＋スタンドアロンモード | |
| SETUP ASSISTANCE TOOLS(3) （セットアップ支援ツール） | 該当なし | 含まれるもの | 含まれるもの |
| 自動シャッター | 該当なし | 該当なし | 含まれるもの |
| 測定能力（ピン） | 0.750 mm | ||
| 測定能力（穴） | 1.250 mm | ||
| 測定能力（段差） | 0.025 mm | ||
| 測定能力（壁） | 0.500 mm | ||
| 光源(4) | レーザーライン30本（青）＋追加ライン1本 | レーザーライン46本（青）＋追加ライン1本 | |
| 測定対象物サイズ範囲（推奨） | 0.2～6 m | 0.2～10 m | |
（1）自動範囲拡張を使用する場合のシステムの容積精度性能は、元々の機器の容積精度性能を超えることはありません。 （2）性能試験は、CreaformのISO/IEC 17025認証校正ラボで実施。 （3）セットアップ支援ツールが、パーツや治具のセットアップ時に視覚誘導と高度診断を行います。 （4）レーザークラス2M（目に安全なレベル）。 | |||

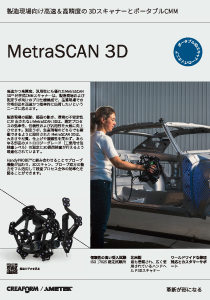

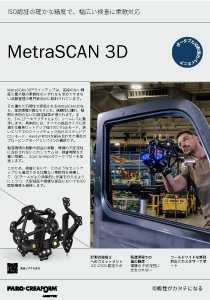

フォームが表示されるまでしばらくお待ち下さい。 恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。カタログ
