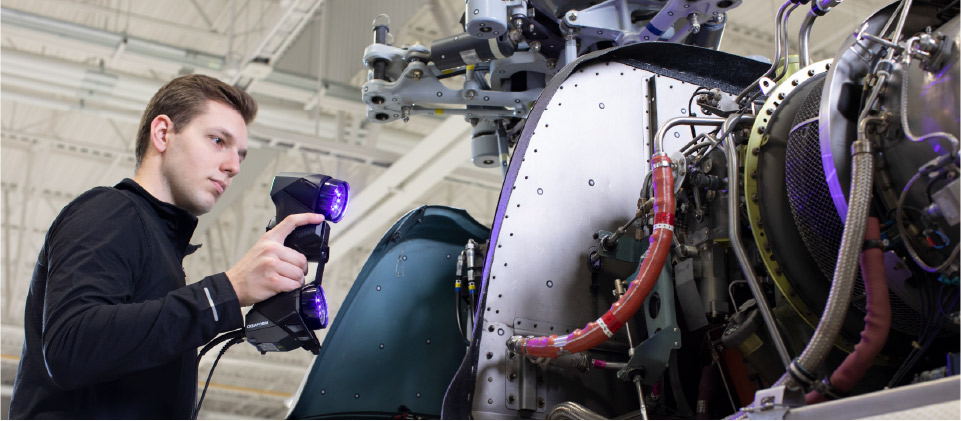

3Dスキャンデータモデリングソフト

Scan-to-CAD


スキャンデータとCADをシームレスに繋ぐ強力なソリューション

Scan-to-CADは、３Dスキャンデータから直接CADモデルを作成・編集するための強力なソリューションです。
スキャン後のデータを最適化されたメッシュデータに変換し、お使いのCAD環境へ移行することで、製品開発やリバースモデリング等へスムーズに繋げます。製品を市場に投入するまでの発案から構想、エンジニアリング設計、製品開発まで、様々なプロセスにおいて威力を発揮するリバースエンジニアリングソフトです。

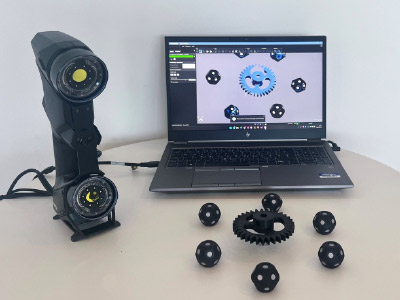

高精度なスキャンデータを活用するシームレス連携

CREAFORMの高精度なスキャナによる3Dスキャンデータをベースに、効率的なワークフローとソフトウェアへのシームレスな連携で対象物のデータを素早く取得することが可能です。スキャン時のリアルタイムプレビューやオブジェクトの向きや位置の自動調整を行うためのソフトウェアなど、「測定装置」「制御ソフト」「設計ソフト」が統合された形で完結。煩雑な設定や手動操作なしでスムーズにCAD変換作業を進められます。

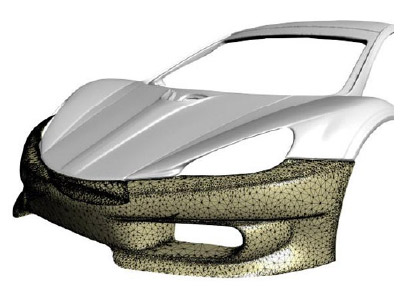

リバースエンジニアリングに最適

現存する対象物をスキャンし、そのデータをベースにCADモデリングするリバースエンジニアリングでは、設計データのない古い部品や摩耗した金型、既製品などを3Dモデルで復元することができます。
CREAFORMスキャナとScan-to-CADの組み合わせなら、統合されたワークフローで、プロトタイプ設計、製品の改良、適合パーツの製作など、設計開発を加速させることが可能です。

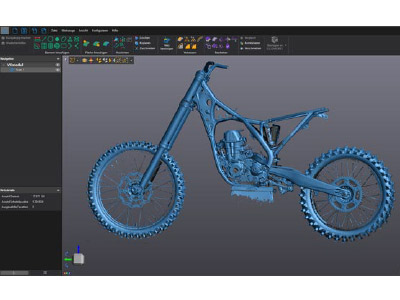

直感的に操作できるインターフェース

スキャン → 後処理 → ジオメトリ抽出 → CAD連携が1つのインターフェースに集約されており、直感的で使いやすく、3Dスキャンの経験が少ないユーザでも安心して使えるソフトです。ステップごとやタブごとに分けられた流れに沿って簡単に作業を進めることが可能です。
また、トレーニングとサポート体制が充実しているのもCREAFORMならではの魅力です。

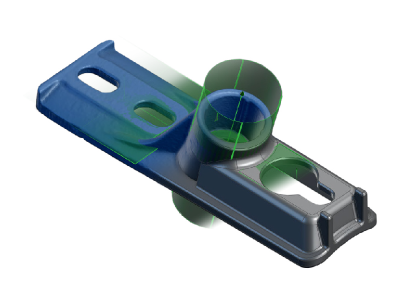

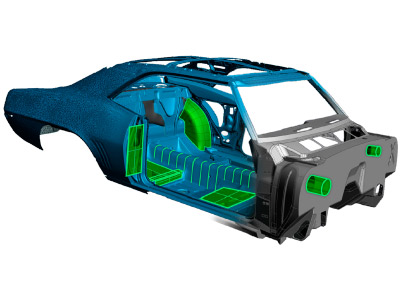

幾何フィーチャーを自動認識

スキャン形状から、円柱・平面・穴・曲面などの幾何フィーチャーを自動抽出し、CADで扱うための“参照ジオメトリ”に変換します。それらをベースに利用することで、スムーズにCAD設計を行うことが可能です。
さらに、Scan-to-CAD Proでは、スキャンデータの断面図を簡単に取得し、スケッチとして扱えるため時間と作業ミスの削減につながります。スキャンデータの精度を維持しながら最小限の操作で3D CADモデルを簡単に作ることが可能です。

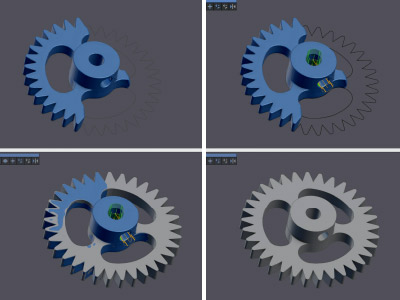

お持ちのCADへスムーズな連携

エクスポートは（.iges、.step、.dxf）などでファイル作成が可能で、SOLIDWORKS、Autodesk Inventor、Autodesk Fusion 360、Siemens NXといった主要CADと直接連携しています。Scan-to-CADで抽出したフィーチャーはCADにも直接送信できるため、2次加工や設計変更を効率的に行うことが可能です。特にSOLIDWORKSユーザーは、パラメトリックでのデータ転送が容易に行えるため、数回のクリックでスキャンデータをCADにシームレスに転送できます。

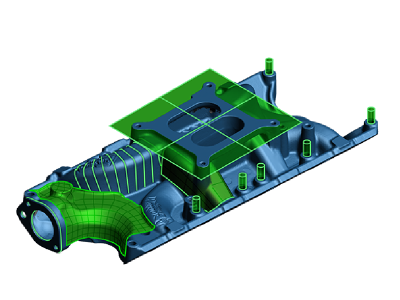

Scan-to-CAD

Scan-to-CADは、製品開発向けモジュールで、メッシュ編集、位置合わせ、フィーチャー抽出作業を効率化します。必要なツールのみを搭載し、シンプルで直観的なインターフェースで、スキャンデータから情報を簡単に抽出できます。ワークフローが組み込まれているため、メッシュデータ編集や位置合わせなどの作業プロセスで迷いません。リバースエンジニアリングツールとして作成データはどのCADプラットフォームでも使用可能です。

Scan-to-CAD Pro

Scan-to-CAD Proは、高度なリバースエンジニアリングモジュールです。3Dスキャンデータを使用して断面抽出ができ、ソリッドフィーチャーの作成まで効率的に行えます。より簡単に包括的なパラメトリックCADモデルが生成可能でSOLIDWORKSなどのCADソフトへのデータ転送が可能です。

Scan-to-CADスペック表

ソフト仕様Scan-to-CADScan-to-CAD Pro
IGES/STEP CADファイルのインポート/エクスポート〇〇
メッシュ編集ツール〇〇
サーフェス〇〇
位置合わせ〇〇
エンティティの作成〇〇
基本的な測定ツール〇〇
2Dスケッチ－〇
3Dモデリング－〇
主要CADソフトウェアへのデータ移行〇〇
