ハイパフォーマンスを叶える充実仕様
高性能のガルバノレーザを標準搭載したXM200Gは、印刷スピードと造形品質を兼ね備えたバランス性の高い金属3Dプリンタです。導入しやすい価格帯と125ｍｍまたは150ｍｍ角の使い勝手の良いビルドボリューム、オープンパラメータ仕様で製造や研究開発等、様々な用途にお使いいただけます。
「より速く」を追求できる豊富な選択肢
01走査スピードを追求
01

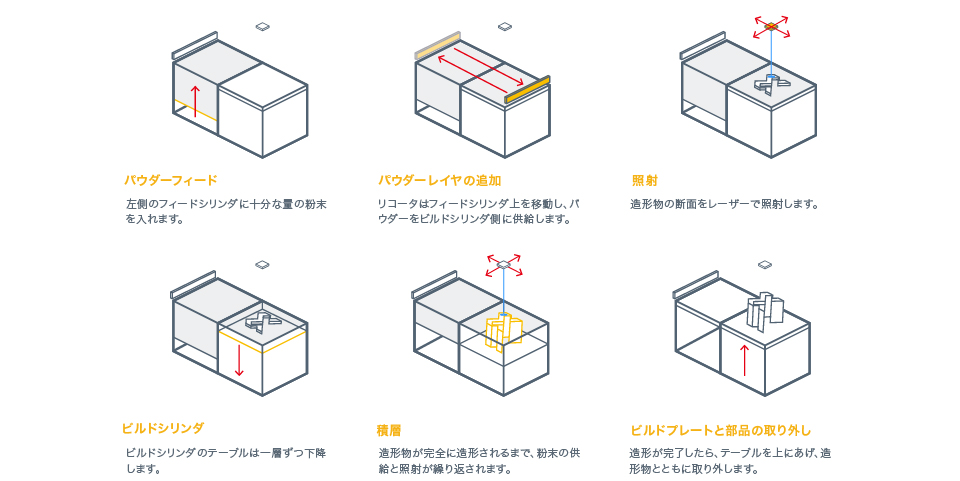

XM200Gはガルバノ方式を採用しています。ガルバノミラーによりレーザ照射位置を制御し、粉体層上でレーザビームを移動させます。走査スピードが高速化(最大 20.7m/秒）されるだけでなく、どんな入射角のレーザも積層面に対して面直に照射できるFΘレンズを採用しているため、精度が高く再現性のあるモデルを造形することが可能です。
さらに、約2倍の速度(34.6 m/秒）で印刷できるパフォーマンスガルバノを選択することも可能です。
02デュアルレーザでさらに速く
02
XM200Gではガルバノレーザを2基搭載することが可能です。２つのレーザで造形エリア全体をカバーし同時照射を行うため、造形スピード効率が大幅に上がり、最大16cm3/hの造形スピードで生産することができます。
デュアルレーザの場合、重複する照射範囲は66％～100％で、継ぎ目のない美しさと生産スピードを追求した造形を行うことが可能です。
メーカー推奨材料をはじめとした幅広い材料に対応
様々な材料に対応可能なレーザ出力選択
高出力と高効率を実現するイッテルビウム（Yb）レーザの出力は、100/200/400Wのラインアップより選択して頂くことができます。
各金属材料の特性に合わせたレーザ出力を搭載することで、幅広い材料への対応を可能にします。
オープンマテリアルパラメータで柔軟プリント
ステンレス、工具鋼、超合金、銅、チタン、アルミニウムなど、様々な汎用金属粉末を使用することが可能です。
タッチパネルよりレーザ出力や速度、ベッド温度、溶解力、再コーティング速度などをリアルタイムで調整することができます。
また、入手しやすい市販の産業用金属粉末などを利用してカスタム材料の露光パラメータを開発することも可能です。
アルミニウムやチタンなどの活性金属に対応
造形中に金属粉末の酸化を防ぐための不活性ガス充填や、酸素含有量を常に監視する酸素センサなどの防爆仕様で活性金属に対応可能です。
メーカー推奨材料
アルミニウム合金
AlSi10Mg
銅合金
CU-104-2, CU-169
コバルトクロム合金
CO-538-1
ハステロイ相当
HX-12
インコネル 625相当
インコネル718相当
ステンレス
17-4,316L,15-5,400
チタン合金
Ti64
マルエージング鋼
FE-339-3
取り回しの良い本体構造

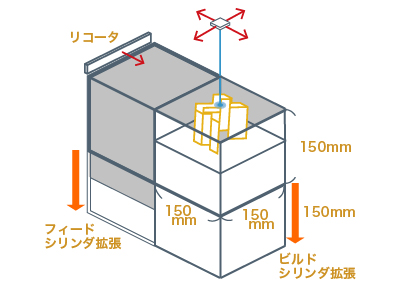

最大150ｍｍ角のビルドボリュームで試作も小ロット製造も
コンパクトな本体サイズながら、125×125×125mmのビルドボリュームを備えています。オプションでは造形サイズを150×150×150mmへ変更することもでき、2種類の選択肢から用途に応じてお選びいただくことが可能です。

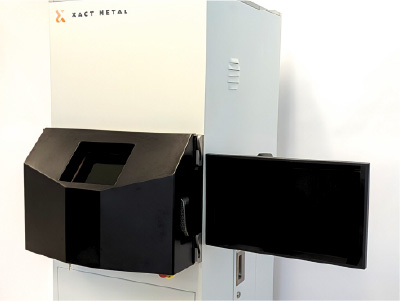

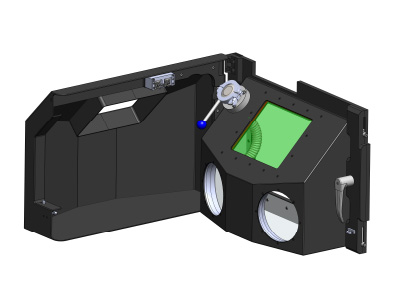

作業効率を上げるグローブボックス
チャンバ内確認用窓の一部を無償でグローブボックスに変更することが可能です。
金属粉末の飛散を気にすることなく、不活性ガス雰囲気を保ったまま庫内にアクセスし作業を行うことができます。プリント終了後、プレートから粉末を取り除く手作業をグローブボックスを利用して行うことで、粉末そのものにさらされる時間が短縮され、防護具を着用する時間を短縮することが可能です。
直感的なオペレーションが可能
操作しやすいタッチパネル
本体に設置された可動式の19.5インチのタッチパネルでは、付属のXact Metalソフトウェアを使用して、ファイルのロードやプリント設定、２台の内部カメラによる状況確認などを行うことができます。リコータ、ビルドプレート、シリンダの制御や、プリントパラメータなどはメータ表示により簡単に調整することができます。
テーブル温度や酸素含有量、システムの圧力などの主要測定値は、その推移をグラフ表示で確認することができ、データログをエクスポートすることも可能です。

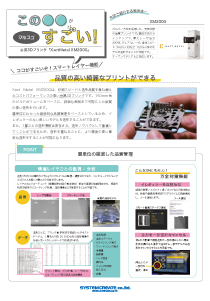

Smart Layer機能
部品の膨張やスパッタの検出、縞やホップの検出などレイヤーごとの分析を実行するSmart Layer機能で、リアルタイムに異常を検出することが可能です。
後からレイヤごとのリコーティング前後の画像を取得し、プリントプロセスや設定を検討することも可能です。
離れた場所からでもモニタリング
２台の内部カメラの映像はどこからでも見ることができ、リアルタイムにプリント状況をチェックすることができます。積層ごとのレイヤチャンバ内の酸素含有量やテーブル温度、粉末材料の残量などを確認して頂けます。
印刷完了や一時停止など、プリンタの主な動作時に電子メールでプッシュ通知することも可能です。
XM200G仕様表
| XM200G | |
| レーザタイプ | Yb ファイバーレーザ 100W / 200W* / 400W* |
| レーザ基数 | シングル / デュアル* |
| レーザ波長 | 造形用：1070nm 調整用：600-700nm |
| レーザクラス | クラス1(製品として） |
| レンズ | F-Θレンズ |
| 走査スピード | 最⼤ 20.7 m / 秒 (標準ガルバノ)、 34.6m / 秒 (パフォーマンスガルバノ*) |
| スポットサイズ | 約 50 / 100 µm* |
| 造形スピード | 6-9 cm3/時 / 12-16 cm3/時 (デュアルレーザ*) |
| 造形サイズ | 125×125×125 mm / 150×150×150 mm* |
| グローブボックス | 利用可能* 左側チャンバのぞき窓を変更 |
| 積層ピッチ | 20〜100μm |
| 造形可能な金属性質 | 非活性金属 / 活性金属* |
| 電源 | 単相 100-120 / 200-240V ・ 50/60 Hz |
| 充填ガス | アルゴン / 窒素 |
| 冷却方式 | 空冷方式 / 水冷方式* |
| 本体寸法 | 650×780×1,930mm |
| 本体重量 | 380kg / 425kg(デュアルレーザ*) |
| 入力ファイル形式 | .job 、.cli |
| 入力インターフェイス | イーサネットポート、USBドライブ |
| 再利用システム | 内蔵サイクロンセパレータ |
| 材料充填 | 手動 |
| 材料パラメータオプション | ‧アルミニウムSi10Mg • ブロンズ、銅 (C18150) • ステンレス鋼: 316L、17-4 PH、15-5、400 シリーズ • 超合⾦: 718、625、コバルトクロム F75、ハステロイ®バツ、チタンTi64 • ⼯具鋼: マレージング M300 |
| 制御ソフトウェア | Xact Metalソフトウェア |
※選択オプションとなります。 | |
