3Dデータを特別なものでなく、いつでも使えるツールに
「使い易く、安価な3Dツール」(Cube of Simple Economy Tool)を提供し続けるC’setが手掛ける3DTascalX。国産だからこそできる、日本のものづくりに則した使い勝手の良さで、20年以上製造業の現場を支えてきました。
高精度・多機能・低価格をコンセプトにオリジナル開発されたビューワは、見積・工法検討・データ変換・加工指示・検査など様々なシーンで利用することができます。
必要とする機能とコストのバランスで、合わせてシリーズ商品をお選びいただくこともでき、部署の垣根を越えて業務に携わる誰もが利用し情報共有することができるハンドリングツールです。
確実かつタイムリーな情報でビジネスを加速する
最大の特長は、ビューワでありながら、多くのCADと同じ「Parasolid」をベースに構成されている点です。形状・寸法などの正確性が高く、一般的な3Dビューワの範疇を超えて断面やアセンブリ情報などの表示、高精度計測、二次利用可能なデータ検証などを行うことが可能です。今必要な情報を即座に確認することができるため、営業見積、検図、工法検討、データ変換、加工図面、検査、組立指示など、ものづくりの様々な工程で活用出来ます。
スムーズな情報共有が可能に
3DCADにより近い「3DTascalX」から専用の無償ビューワ「3DX Reader」まで、4種類のラインアップから必要機能に応じてお選びいただくことができ、業務に関わる全ての人がデータを簡単に共有することができます。書面や図面、中間データ(IGES,STEPなど)だけでは共有しにくかった情報が、3DTascalX(3DX)を通じて簡単に確認できるようになり、作成したコメントや寸法情報などを含め、必要な時にすぐ、その場で見たい情報を取り出すことが可能です。
誰でも素早くかんたん!必要な情報を取得
3DTascalXは、様々な3Dデータを誰でも手軽に扱うことができるビューワソフトです。3DCADを専門で扱っていない方でも、シンプルかつ見やすいインターフェイスで、直感的な操作を行っていただけます。3Dデータの形状確認はもちろん、必要な情報を「ちょっと確認したい」時に素早く取り出すことができ、加工指示書や見積り作成・データ検討・加工手順の確認など、幅広い部署で業務に役立ていただくことができます。
多種多様なデータに素早く対応
流通しているほぼ全ての3DCADデータの入出力が可能なため、自社で扱っているCADソフト以外のデータであってもその場で確認・変換することができます。取引先や設計部門にデータ変換や送付を依頼する必要がなく、手間やタイムロスを削減することが可能です。アセンブリ階層やパーツ情報、属性情報も取り込むことができ、出力の際もそれらの情報を保持します。中間フォーマットへの変換などで、データの欠落等が発生してしまう場合や、データ種別が適切でない場合は、欠落面修復やソリッド化などの修正を行うことが可能です。
万全の見積りをスピーディーに
点数の多いアセンブリでも、必要なパーツをツリーや検索機能ですぐに抽出することが可能です。各パーツや面、点などをクリックし見られるプロパティ情報では、それぞれに応じた体積・表面積・重心などが表示され、材料を選ぶだけで質量まで算出することができます。押さえるべき製造情報や注釈も、コメントやリンクファイルから確認することができ、精度の高さを求められる状況下でも確実に情報を得ることが可能です。後々加工現場でフォローが発生したり、利益損失が出たりすることを未然に防ぐことができます。
簡単、すばやく、寸法確認ができる
3Dモデルを表示し、計測種別を指定、要素を選ぶだけですばやく寸法を確認することができます。2D図面では確認しにくい細かい部分や、曲面による厚みの変化、エッジがない面の外形寸法なども自由な視点から簡単に確認することができます。

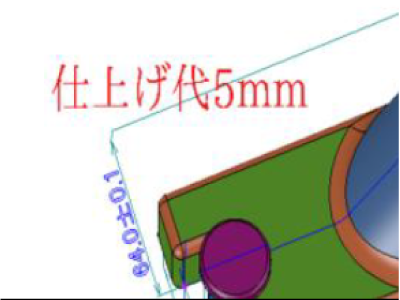

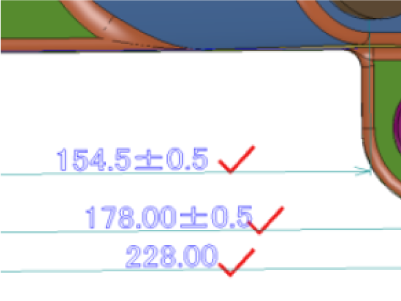

また、加工過程で確認した寸法や製造指示の追記、検査時の実測値などは3Dデータ上に記載できるため、設計部署へフィードバックしノウハウとして残すことが可能です。設計から加工まで一連の流れで発生する要件を3Dデータ上で一元管理し、情報を共有できるようになります。
加工の検討・効率化ができる
設計者に限らず様々な部署で3Dデータを直接検討・分析できるようになるため、効率的な生産方法や加工段取りを検討することが可能です。一目で確認しやすい色分け表示機能を利用し、勾配・アンダーカットから3Dデータが実際の製造に適したデータであるのかを検討したり、同一面高さ・穴情報・設計変更箇所などを確認して加工の段取りや工程を組んだりすることが可能です。
また、加工の現場においても3Dデータを手軽に見れるため、視野や視点の切替えを行うことで判断に迷う細部や組付け方向をその場で確認、ミスなくスムーズに加工を行うことが可能になります。
3Dモデルから簡単に2D図面を作成
3Dデータに作成した寸法や製造指示などのコメントも含め簡単に図面(各面図、断面図)化することができます。コメント・寸法情報を反映したり、番線対応、アセンブリの一括図面化など様々な機能を利用することができます。3Dモデルのエッジがない部分や スプライン等を近似直線・円弧として線描画することができ、寸法を記入することも可能です。2D図面しか扱っていない外注先への発注や加工指示書の作成、交差の情報を一度に必要とする製品検査などに便利です。
主な機能
表示機能
シェーディング・ワイヤー・陰線・エッジ強調各表示/パース表示/透過表示/断面表示/視点方向表示/ ダイナミック視点移動/フォーカス表示/照明/軽量化/パーツ検索/サブ画面表示
計測機能
距離計測/角度計測/円弧計測/面直径・半径計測/C面取り計測/自動穴寸法計測/線長計測/体積・表面積・質量計測/ 最大外形寸法/座標値/プローブオフセット座標値/検査実測値入力
3Dスケッチ機能
点/直線/円/スプライン線/平面/投影線・点/断面線/面の交線・中心線・UV線/エッジの線化/ 線のトリム・反転・延長・短縮・ジョイント/領域線
図面化機能
一括図面出力/投影図/アイソメ図/矢視図/断面図/番線/部品表/寸法/コメント/座標軸挿入/ 近似円弧化/縮尺・要素・線種・カラー対応
モデル操作機能
ソリッド化 (IGES→Parasolid)/面バラシ (ソリッド→シート)/すき間面張り/面のオフセット/ 自動穴埋め・手動面削除/シートの穴ループ削除/ボディチェック/パーツの色設定(面の色属性設定可能)/ 投影平面作成/面のマージ
移動機能
ダイレクト移動/ミラー・平行・回転移動/高さ合わせ/2軸合わせ/座標軸原点移動
事前検証機能
同一面高さ色分け/同一面勾配角度色分け/設計変更箇所色分け/シャドウ面色分け/ 肉厚色分け/高さ・勾配・穴色テーブル/パーツの収縮
その他機能
ローカル座標作成/コメント・注記作成/視点作成/プレゼンテーション作成/マークアップ作成/サムネイル表示
関連商品
ビューワ以上CAD未満 【3DTascalX/Light】
高コストパフォーマンス3Dビューワ
買取版の「3DTascalX」に対して、サブスクリプション版として導入費用を抑えることが可能なのが、「3DTascalX/Light」です。「ビューワ以上CAD未満」というコンセプトはそのままに、3Dデータ出力(エクスポート)機能を省き、低価格化を実現したコストパフォーマンスの高い製品です。「見るだけでは物足りない、CADまでは必要無い」という方にお勧めです。
CATIA V5、NX、Creo Parametricなどのインターフェースは、オプションではなく全て標準化されており、高機能の3DCADビューワとしてお使い頂けます。
主な機能
表示機能
シェーディング・ワイヤー・陰線・エッジ強調各表示/パース表示/透過表示/断面表示/視点方向表示/ ダイナミック視点移動/フォーカス表示/照明/軽量化/パーツ検索/サブ画面表示
計測機能
距離計測/角度計測/円弧計測/面直径・半径計測/C面取り計測/自動穴寸法計測/線長計測/体積・表面積・質量計測/ 最大外形寸法/座標値/プローブオフセット座標値/検査実測値入力
3Dスケッチ機能
点/直線/円/スプライン線/平面/投影線・点/断面線/面の交線・中心線・UV線/エッジの線化/ 線のトリム・反転・延長・短縮・ジョイント/領域線
図面化機能
一括図面出力/投影図/アイソメ図/矢視図/断面図/番線/部品表/寸法/コメント/座標軸挿入/ 近似円弧化/縮尺・要素・線種・カラー対応
モデル操作機能
ソリッド化 (IGES→Parasolid)/面バラシ (ソリッド→シート)/すき間面張り/面のオフセット/ 自動穴埋め・手動面削除/シートの穴ループ削除/ボディチェック/パーツの色設定(面の色属性設定可能)/ 投影平面作成/面のマージ
移動機能
ダイレクト移動/ミラー・平行・回転移動/高さ合わせ/2軸合わせ/座標軸原点移動
事前検証機能
同一面高さ色分け/同一面勾配角度色分け/設計変更箇所色分け/シャドウ面色分け/ 肉厚色分け/高さ・勾配・穴色テーブル/パーツの収縮
その他機能
ローカル座標作成/コメント・注記作成/視点作成/プレゼンテーション作成/マークアップ作成/サムネイル表示
超低価格3Dビューワ 【3D Fovi】
超低価格3Dビューワ
何よりも「シンプル」であることにこだわった、低価格3Dビューワです。
アセンブリやパーツ等を「見る」、長さ・径・角度等を「測る」、色変更や部品移動・画像添付等「応用する」機能が備わっています。
主な機能
◆表示機能 拡大、縮小/回転/移動/シェーディング・ワイヤー・陰線・エッジ強調各表示/パース表示/透過表示/ クリッピング表示など
◆挿入機能 距離計測(実長,X,Y,Z)/3点角度計測/半径・直径計測/コメント/ナンバリングなど
◆その他機能 ダイレクト移動/平行移動/軸移動/軸回転/画像コピーなど
製品比較
製品名 | 3DTascalX | 3DTascalX/Light | 3DFovi | 3DX Reader | ||||||
---|---|---|---|---|---|---|---|---|---|---|
システムの種類 | 64bit | 64bit | 64bit | 64bit | ||||||
データ保持 | Parasolid※1 | Parasolid※1 | ポリゴン※2 | オリジナル | ||||||
インターフェース | 機能 | 入力 | 出力 | 入力 | 出力 | 入力 | 出力 | 入力 | 出力 | |
CATIA V5 | ● | ● | ● | ● | ||||||
CATIA V4 | ● | ● | ||||||||
NX | ● | ● | ● | |||||||
Creo Parametric | ● | ● | ● | |||||||
SOLIDWORKS | ● | ● | ● | ● | ||||||
Parasolid | ● | ● | ● | ● | ||||||
IGES | ● | ● | ● | ● | ||||||
STEP | ● | ● | ● | ● | ||||||
ACIS | ● | ● | ● | ● | ||||||
JT | ● | ● | ● | |||||||
3DPDF | ● | |||||||||
Inventor | ● | ● | ● | |||||||
CFIO | ● | |||||||||
STL | ● | ● | ● | |||||||
VRML | ● | ● | ||||||||
3DX(3DTascalX) | ● | ● | ● | ● | ● | ● | ||||
3DF(3DFovi) | ● | ● | ||||||||
DXF(2D) | ● | ● | ● | ● | ● | |||||
DWG(2D) | ● | ● | ● | ● | ● | |||||
HPGL(2D) | ● | ● | ● | |||||||
一括変換 | ● | |||||||||
自動変換 (フォルダ監視) | ● | |||||||||
計測 | 長さ | 2点間XYZ | ● | ● | ● | |||||
2要素間 (最長・最短) | ● | ● | ||||||||
穴ピッチ | ● | ● | ||||||||
厚み | ● | ● | ||||||||
線長 | ● | ● | ||||||||
角度 | 3点 | ● | ● | ● | ||||||
2線 | ● | ● | ||||||||
2平面 | ● | ● | ||||||||
径 | 円・円弧 | ● | ● | ● | ||||||
3点 | ● | ● | ||||||||
フィレット | ● | ● | ||||||||
一括穴 | ● | ● | ||||||||
座標値 | 任意 | ● | ● | |||||||
オフセット | ● | ● | ||||||||
投影平面 | ● | ● | ||||||||
収縮 | ● | ● | ||||||||
パーツ | 体積 | ● | ● | ● | ||||||
質量 | ● | ● | ● | |||||||
最大外形 | ● | ● | ● | |||||||
最大外形(一括寸法表示) | ● | ● | ||||||||
投影平面 | ● | ● | ||||||||
重心 | ● | ● | ||||||||
C面取り | ● | ● | ||||||||
注記 | コメント | ● | ● | ● | ||||||
ナンバリング | ● | ● | ● | |||||||
基準 | ローカル座標 (副座標) | ● | ● | |||||||
視点 (ビューポイント) | ● | ● | ||||||||
断面 | 任意 | ● | ● | ● | ● | |||||
座標指定 | ● | ● | ● | ● | ||||||
面指定 | ● | ● | ● | ● | ||||||
断面線抽出 | ● | ● | ||||||||
3Dスケッチ | 線・点・面 | ● | ● | |||||||
円・円弧 | ● | ● | ||||||||
スプライン | ● | ● | ||||||||
オフセット | ● | ● | ||||||||
面中心 | ● | ● | ||||||||
面交線 | ● | ● | ||||||||
面輪郭線 | ● | ● | ||||||||
パーツ領域線 | ● | ● | ||||||||
投影線・点 | ● | ● | ||||||||
図面化 | 三面図 | ● | ● | |||||||
矢視図 | ● | ● | ||||||||
断面図 | ● | ● | ||||||||
投影図 | ● | ● | ||||||||
検証 | 設計変更箇所 | ● | ● | |||||||
厚み | ● | ● | ||||||||
高さ | ● | ● | ||||||||
勾配 | ● | ● | ||||||||
穴 | ● | ● | ||||||||
アンダーカット (負角) | ● | ● | ||||||||
モデル操作 | シート⇔ソリッド | ● | ● | |||||||
隙間面張 | ● | ● | ||||||||
オフセット | ● | ● | ||||||||
収縮 | ● | ● | ||||||||
ボディチェック | ● | ● | ||||||||
その他 | ライセンス プロテクト | ソフトウェア プロテクト | ソフトウェア プロテクト | ソフトウェア プロテクト | 無 | |||||
保守サポート | 有(VerUp含) | 無 | 無 | 無 | ||||||
製品名 | 3DTascalX | 3DTascalX/Light | 3DFovi | 3DX Reader |
*1 Parasolidとは、世界最先端の3D幾何形状モデリングのコンポーネント・ソフトウェアであり、
NXやSolid Edgなど3DCADのカーネルとして採用されています。
*2 ここで言うポリゴンとは、三角形や四角形などのメッシュで3Dを表示する手法です。
圧縮率が高くデータの軽量化に優れている反面精度に制限があります。
動作環境 CPU Intel Core 2 Duo 2.40GHz 以上推奨 メモリ 最低4GB OS(64bit のみ) Windows 10 Professional(デスクトップモードでの稼働) グラフィクス OpenGL アクセラレータ対応グラフィクス 推奨
Windows 11 Professional(デスクトップモードでの稼働)
カタログ
3DTascalX/Light 3Dデータ出力(エクスポート)機能を省き、サブスクリプションライセンス形式でのご提供によって低価格化を実現した高コストパフォーマンスバージョンです。 フォームが表示されるまでしばらくお待ち下さい。 恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。お問い合わせ
