アップデート機能詳細
・3DXReaderDS：タブレット端末やスマートフォンで稼働するビューワをリリース
・.n5cadx対応：NAZCA5CADのデータ出力形式に対応
・面形状色分け：面の種類や径毎に色で仕分けできる機能を追加
・要素選択：要素選択時に指定した色がついた面やパーツのみを選択
・3Dスケッチ機能：輪郭線とリンク線のスケッチ機能を追加
・コメントのプロパティ：コメントの先端形状を点に変更、テキストの下線を表示・非表示の選択肢を追加
・線幅追加：線要素の幅が3段階から5段階に増加
・単位追加：表面積と体積に表示する単位にメートル(m)を追加
・複数選択：外径寸法とパーツの領域線の2つの機能を実行時に、パーツの複数選択が可能に変更
・要素追加：2要素間計測時に「座標軸」の選択追加
・形状編集オプション（有償）：「フィレット」と「テーパ」機能の追加
・STEPAP242対応（有償）：データの入出力に対応 ※3DTascalX/Lightは入力のみ
一部機能紹介

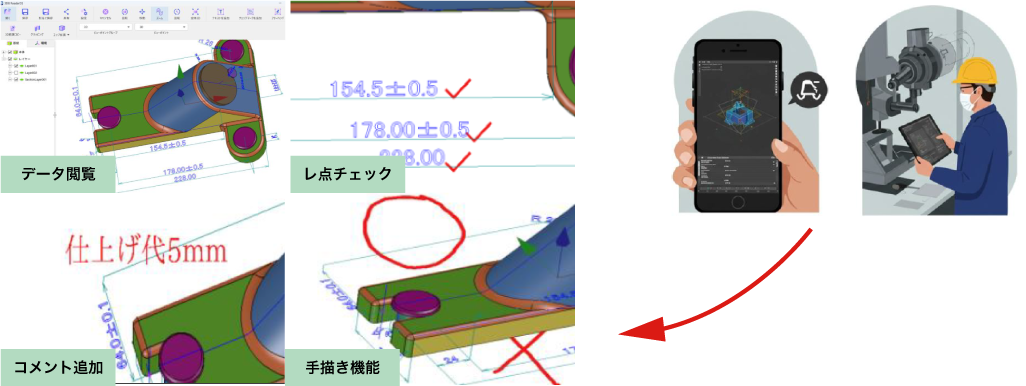

その1/ タブレットやスマートフォンから稼働するビューワ「3DXReaderDS」
Windowsのみならず、タブレットやスマートフォンからもデータの閲覧や断面確認ができるビューワです。さらに、紙の紙面感覚で入力できる、「レ点チェック」や「コメント追加」「手書き機能」など情報を追加することが可能です。

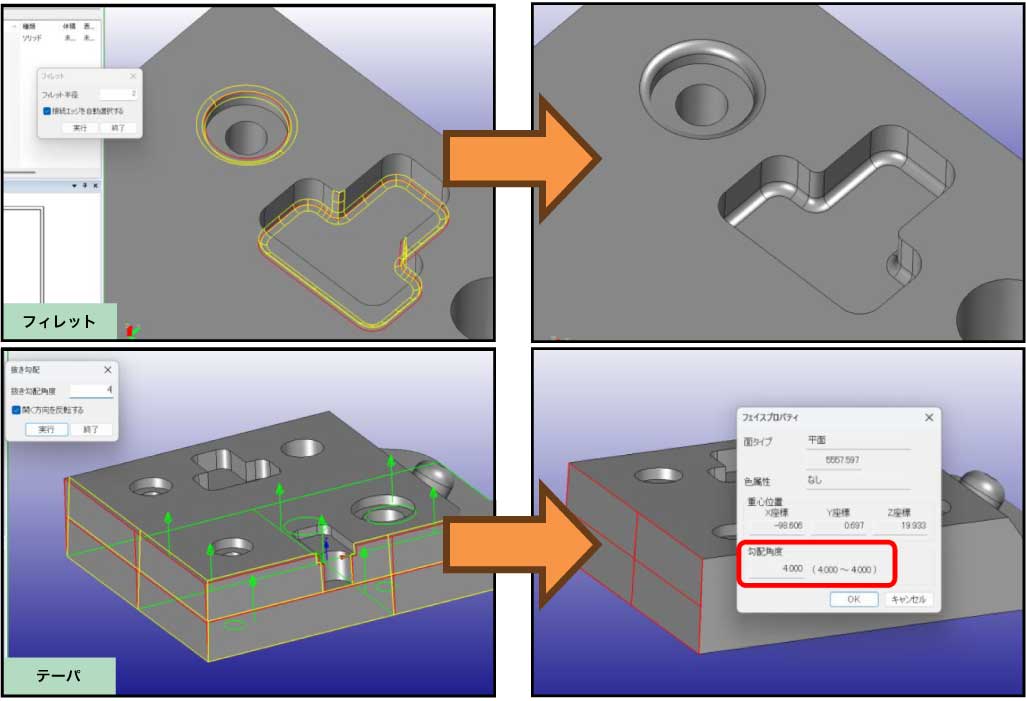

その2/ 形状の編集項目が追加！※有償オプション
「フィレット」機能では形状の線や面を選択することで、指定した半径値でフィレットを作成することができます。
「テーパ」機能では基準となるZ方向を指定することで、面の勾配角度をつけることが可能です。
