低コストで導入できるCAMソリューション
SOLIDWORKS向けアドインCAMには様々な種類がありますが、どれも高いコストがかかってしまうことが悩みでした。
BobCAD-CAMは充実した機能を備えながらも、低価格で導入可能です。必要な機能だけを選んで導入できるほか、保守プランの契約も任意で選択できるため、コストパフォーマンスに優れています。
SOLIDWORKS上でシームレスに運用できる

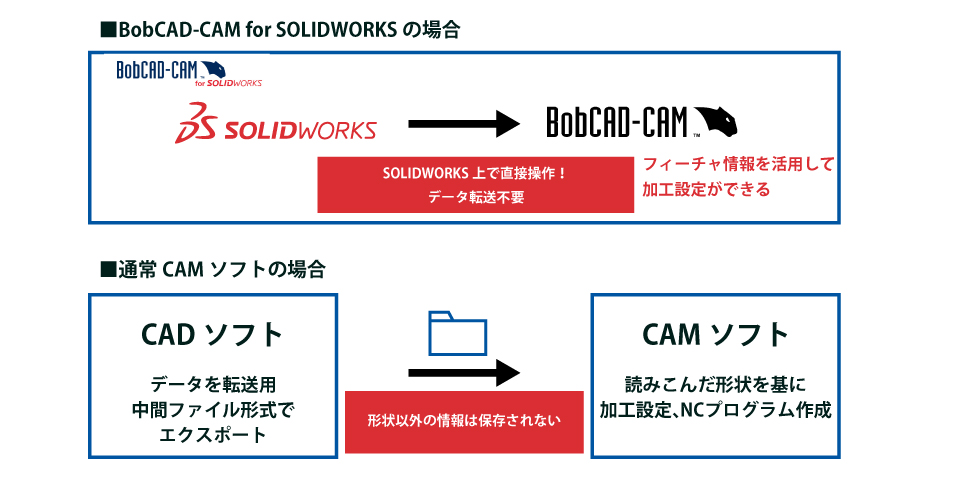

BobCAD-CAM for SOLIDWORKSは、中間データへの変換を必要とせず、SOLIDWORKS上で直接加工設定を行えます。保存や読み込みの手間がなくシームレスに運用できるのはもちろん、設計時に登録されたモデルのフィーチャー情報をそのまま活用できるため、効率的に加工設定を進められます。

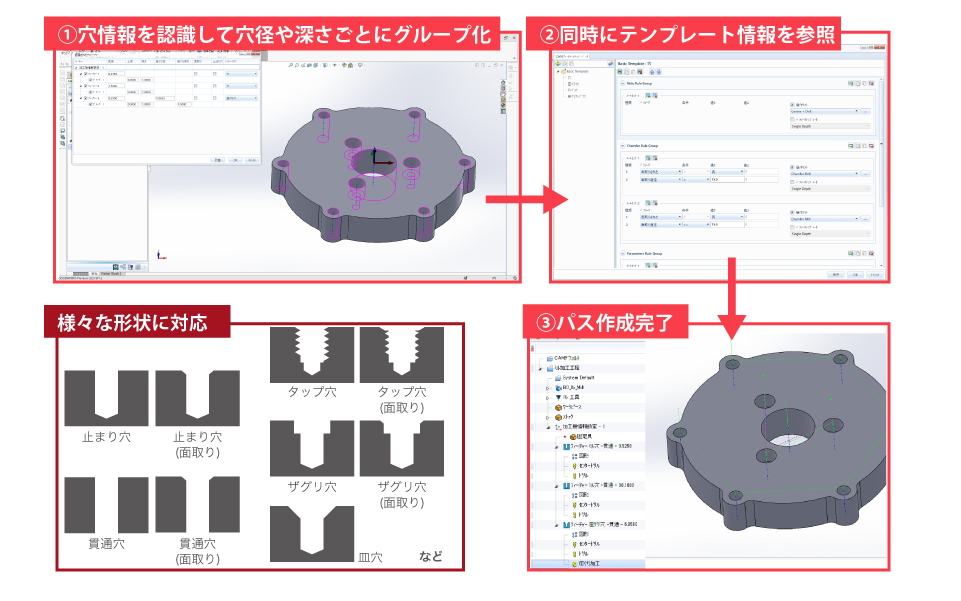

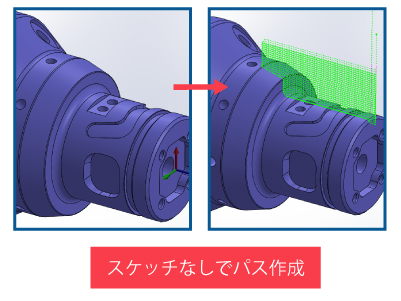

フィーチャ情報を活用したプログラム作成の効率化 01多種・複数の穴加工、タップ加工を自動でプログラム作成できる 01 SOLIDWORKSで定義された穴フィーチャ情報は、穴の設計情報として自動で認識され、同一条件毎にグループ化されると同時に、事前に組み立てておいた穴加工テンプレートが適応されて、瞬時にパス作成まで行われます。また、ドリル加工やタップ加工といった工程が複数ある加工でも同様に適用することができます。 02スケッチいらずの旋盤プログラム作成 02 旋盤プログラムの作成時は、ソリッドモデルの外径面をクリックするだけで、自動的に形状を認識し、パス作成に使用できます。従来のような断面スケッチ作成は必要ありません。フィーチャー情報をそのまま活かし、効率的にプログラム作成できます。 EXPRESS 輪郭・ポケット・穴加工などの２次元加工向けモジュール 3 AXIS PRO 高速加工や多彩な仕上げツールパスを搭載した3D加工用モジュール 3 AXIS PREMIUM 3AXIS PROに面沿いやモーフィングなどのサーフェスベースのツールパスが追加されたモジュール 4 AXIS STANDARD 巻き付け、ロータリー加工などの割出4軸加工向けモジュール 4 AXIS PRO 3AXIS PREMIUMのツールパスに対応した同時4軸加工用モジュール 5 AXIS STANDARD 3軸加工パスに対応した割出5軸加工用モジュール 5 AXIS PRO 3AXIS PREMIUMのツールパスに対応した同時5軸加工用モジュール LATHE 内径・外径・溝・端面・ねじ切り・穴加工・切り落としに対応した旋盤加工用モジュール MILL TURN LATHEと各種4軸・5軸ミーリング向けモジュールを組み合わせることで複合加工に対応BobCAD-CAM for SOLIDWORKSの特徴
つまり、設計部門や取引先から受け取ったSOLIDWORKSデータをそのまま読み込んで活用するだけで、プログラム作成のリードタイムを大幅に短縮できます。
詳しいCAM機能情報はこちら
モジュール一覧
マシンシミュレーション標準搭載
マシンシミュレーション標準搭載
マシンシミュレーション標準搭載
BobCAD-CAM for SOLIDWORKS システム要件
| 最低要件 | 推奨要件 | |
|---|---|---|
| SolidWorks バージョン | SolidWorks 2018 – 2024 | SolidWorks 2024 |
| OS | Windows 10(64 bit) | Windows 10および11(64 bit) |
| CPU | 2.0GHzプロセッサ | 3.3GHz マルチコアプロセッサ以上 |
| メモリ | 8 GB RAM | 16GB以上のRAM |
| ストレージ | 2 GB以上 | |
| グラフィック | OpenGL 1.1 をサポートする 2GB グラフィック カード | OpenGL 1.1 をサポートする Nvidia Quadro AMD Radeon Pro グラフィック カード |
