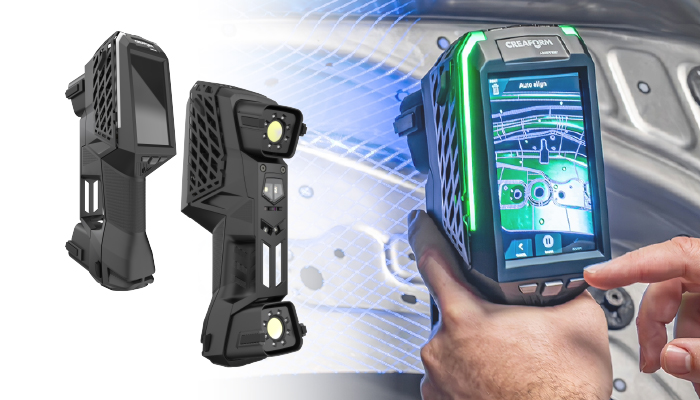

現場で完結する、正確で速い3D検査
HandySCAN EVO シリーズは、検査にも使用可能な計測グレードの 3D スキャナーです。検査プロセスを合理化・最適化し、現場で効率よく作業を進めるための機能を備えています。
毎秒最大 280 万点の測定データを取得できる高速スキャン性能と、スキャン結果をその場で確認できる 内蔵ディスプレイを搭載し、現場での迅速な評価を可能にします。
高い精度と容積精度を最大限に活かし、小型部品から大型ワークまで、部品全体を短時間で検査できます。
信頼を裏付けする測定精度証明

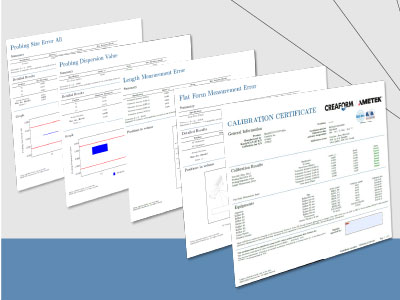

校正証明書を標準付属しており、ISO 17025 認証を受けたラボにおいてISO 10360 に基づく受入試験を実施しています。測定精度を第三者機関が正式に証明した、国際規格に裏付けられた計測グレードのハンディ3Dスキャナです。品質保証、初回品承認（PPAP）、受入検査など、精度の証明を求められる場面でも高い信頼性を発揮します。測定精度の根拠は 正式文書で明確に示せるため、社内申請から品質保証対応まで、一貫してスムーズに進められます。
検査用途に最適なハイスペック

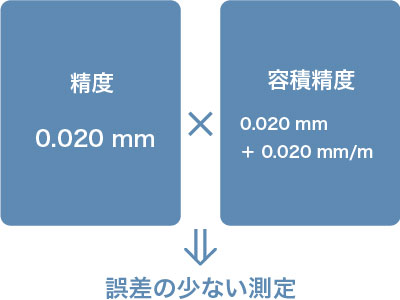

EVOシリーズは精度0.020ｍｍ、容積精度0.020 mm + 0.020 mm/mという優れたスペックを兼ね備えています。
スキャンそのものの局所的な測定精度と広範囲測定時の空間的な精度維持能力との両方が高いのが特長です。小さな部品でも大型構造体でも、誤差の少ない測定が可能になり検査用途において高い機能を発揮します。
高密度×高速データ取得でもっと早くより正確に
毎秒 280 万点の測定データを取得できる高速スキャン性能と、高い分解能による微細形状の再現性により、測定時間を大幅に短縮しながら、部品表面を高密度な点群データとして取得できます。
短時間で必要な情報を確実に取得できるため、量産ラインにおける連続検査や抜き取り検査でも、検査待ちやボトルネックを発生させにくく、生産タクトを維持したまま品質確認が行えます。

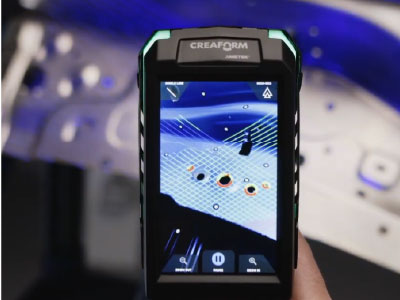

AR検査という新しい選択
HandySCAN 3D｜EVO シリーズは、量産現場で求められる「速さ」と「確実さ」を両立するAR検査を実現します。

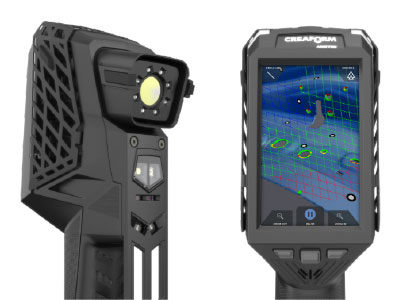

内蔵ディスプレイとAR機能により、取得した3Dスキャンデータや検査結果を現物上に直接重ねて表示。
画面と部品を往復することなく、形状の取得状況や偏差をその場で直感的に確認できます。
スキャン状況はリアルタイムで可視化され、設定変更やデータ確認も装置上で完結。
検査工程を止めずに判断できるため、生産タクトを維持したまま、安定した品質確認を継続できます。
ARによる即時判断が、量産工程における検査の流れを変えます。
スキャンと検査を同時進行
製造業における品質管理において、3Dスキャンデータの検査・フィードバックのスピードは生産性を大きく左右します。
最新の3Dスキャナ「HandySCAN 3D EVO」で実現した、「これまでになかった新しいスキャン検査フロー」では、スキャンと検査のソフトウェアがシームレスに統合されており、スキャン作業と並行して測定から公差基準に基づく合否判定・レポート作成までを自動で完結することが可能です。従来の「スキャン後にデータを書き出し、別ソフトにインポートして位置合わせ（アライメント）を行う」という手間が一切ありません。「事務所に戻って解析するまで結果がわからない」といった無駄な待ち時間を完全にゼロにします。
検査時間を約50%短縮する革新的なスキャンフロー

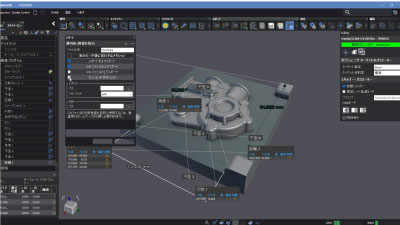

① 検査プログラムの設定
・あらかじめPCソフトウェア側に、基準となるCADデータを取り込みます。
・検査箇所の設定を行います。
・検査で許容する公差範囲をあらかじめ設定しておきます。
② 事前準備

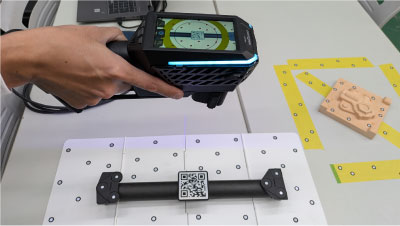

・キャリブレーションを行います。
・必要に応じてターゲットマーカーや、治具等を設置します。

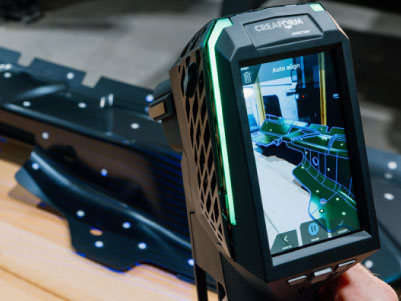

③ 位置合わせ（自動アライメント）

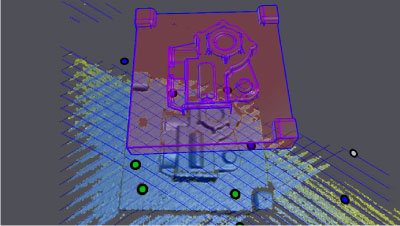

・スキャンを開始すると、画面上に赤色のゴースト（CADデータ）が表示されます。
・対象物や周囲に配置したターゲットシールをスキャナーが認識し、自動で位置合わせを行います。周辺の不要データは自動削除されます。
・スキャンと同時にデータが最適化されるため、後処理の待ち時間が「ゼロ」に。

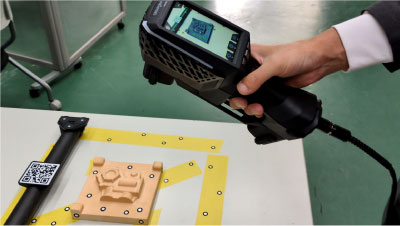

④ スキャンおよびリアルタイム検査

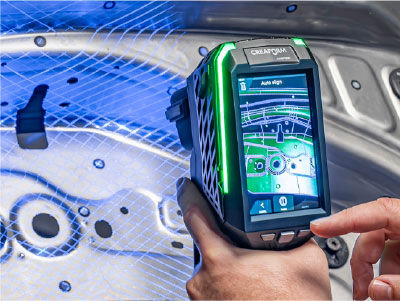

・46本のブルーレーザーを照射して3Dスキャンを行います。

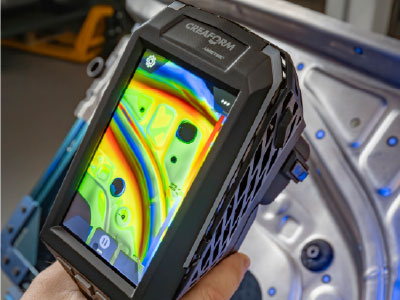

・画面上のカラー表示が「赤」から「緑」に変わるのを確認しながらデータを取得していきます。これにより、・測定漏れがないかその場で確認しながら作業を進めることができます。

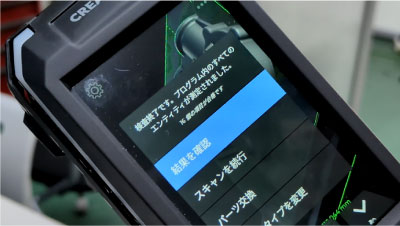

⑤ 測定完了・合否判定
・必要な箇所のスキャンを終えると同時に、データの処理（ファイナライズ）が行われ、設定した公差に基づいた合否（OK/NG）が自動で判定されます。

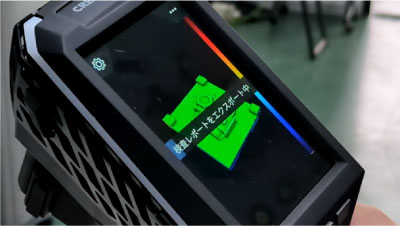

⑥ 自動レポート生成
・自動的に検査レポートが作成・エクスポートされます。これにより、従来のようにPCでの長時間の後処理や解析を待つ必要がなくなります。

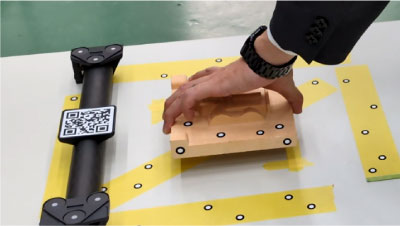

連続して別の製品を検査する場合（2回目以降）
ステージ上のスキャン対象物を次の製品に入れ替えるだけで、そのままスムーズに次のスキャンと検査を繰り返し行うことができます。

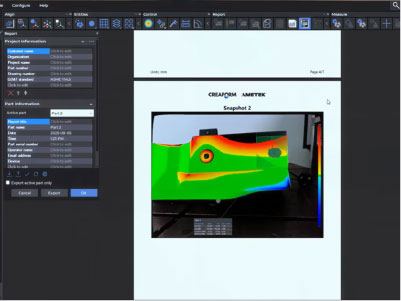

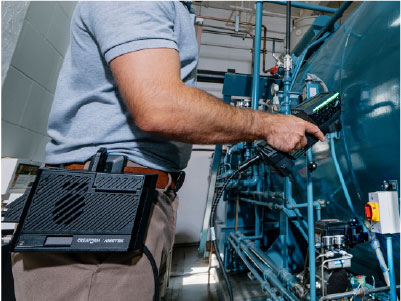

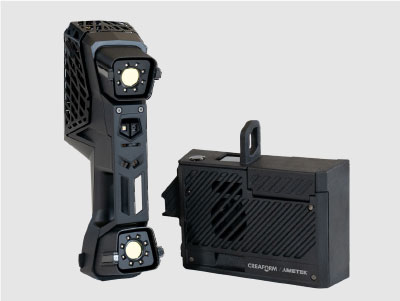

カスタマイズできる検査レポート 検査レポートには以下の情報をまとめて出力できます。品質保証や初回承認（PPAP）などの文書対応にも安心して活用できます。 ワイヤレス接続対応 オプションの「モビリティキット」を合わせて使用することで、電源やケーブルの制限を軽減して現場などで効率的に使用することができます。大型部品や設置済み設備など、従来は測定が難しかった対象物にも直接アプローチでき、量産ラインや現場検査において測定待ちや再測定を防ぎ、作業効率の向上に貢献します。
フォーマット： ロゴやヘッダー/フッターなどのベース設定を行うことができます。
基本情報： プロジェクト情報や部品情報、測定条件、アライメント条件に関する表記を設定できます。
検査ポイント： 納品時に必要な検査ポイントを設定できます。
挿絵スナップ：偏差画像や検査ポイントのフォーカス画像など、画角や数値の位置を指定して設定できます。
レポートテンプレートの読込：社内で定められた表記内容などを読込表示することが可能です。
HandySCAN 3D|EVO スペック表
| 機械仕様 | HandySCAN EVO™ | HandySCAN EVO Plus™ | HandySCAN EVO Elite™ |
|---|---|---|---|
| 正確さ(1) | 0.025 mm | 0.020 mm 0.015 mm(1) | |
| 体積精度（部品サイズに基づく）(2) | 0.020 mm + 0.040 mm/m | 0.020 mm + 0.040 mm/m 0.020 mm + 0.015 mm/m(2) | 0.020 mm + 0.020 mm/m 0.020 mm + 0.015 mm/m(2) 0.020 mm + 0.015 mm/m(1)(2) |
| フォームエラー（スフィア） | 該当なし | 0.030 mm | |
| フォームエラー（フラット） | 該当なし | 0.050 mm | |
| 受け入れテスト(3) | VDI/VDE 2634 パート3に基づく | ISO 10360に基づく | |
| 測定機能（作動距離0.3mの場合） | ピン：0.750 mm 穴：1.250 mm ステップ：0.025 mm 壁：0.500 mm | ||
| 測定分解能 | 0.025 mm | ||
| メッシュ解像度 | 0.100 mm | ||
| 測定レート | 1,300,000回の測定/秒 | 1,800,000回の測定/秒 | 2,800,000回の測定/秒 |
| 光源(4) | 青色レーザー光線22本（追加1本） | 青色レーザーライン30本（追加ライン1本を含む） | 青色レーザー光線46本（追加1本） + レーザーポインター |
| スキャナーの操作 | 4.3インチのタッチスクリーンディスプレイと物理ボタン | ||

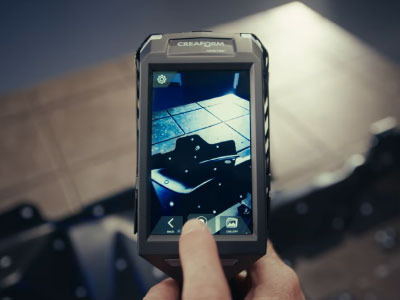

| 写真カメラ | 該当なし | 12メガピクセル、AR対応 | |
| リアルタイムキャリブレーション | 含まれる | ||
| 自動位置合わせとクリーニング | 含まれる | ||
| 高度なソフトウェア機能 | 該当なし | 含まれる(5) | |
| 作業距離 | 200〜450 mm | 200〜750 mm | |
| 被写界深度 | 250 mm | 550 mm | |
| 部品サイズ範囲（推奨） | 0.05〜4 m | ||
| ソフトウェア | クリフォームOS | ||
| 出力フォーマット | .dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr、.3mf | ||
| 互換性のあるソフトウェア(6) | 3Dシステムズ（ジオマジック®ソリューション）、InnovMetric Software（PolyWorks）、Metrologic Group（Metrolog X4）、 New River Kinematics（Spatial Analyzer）、Verisurf、Dassault Systèmes（CATIA V5、SOLIDWORKS）、PTC（Creo）、 シーメンス（NX、Solid Edge）、オートデスク（Inventor、PowerINSPECT） | ||
| 重量 | 1.02 kg | 1.04 kg | |
| 寸法（長さ×幅×高さ） | 86 × 121 × 285 mm | ||
| 接続規格 | USB 3.0ポート × 1 | ||
| 動作温度範囲 | 5～40℃ | ||
| 動作湿度範囲（非凝縮） | 10～90％ | ||
| 資格認定 | EC準拠（電磁両立性指令、低電圧指令） 充電式電池に対応（該当する場合）、IP50、WEEE | ||
| 特許 | 米国 7,912,673、欧州特許（フランス、英国、ドイツ）3,102,908、米国 10,271,039、日本 6,596,433、 カナダ 2,938,104、KR 10-2424135、CA 3,223,372、EM 015118552-0002、US 12,513,407 | ||
| （1）限定版で得られる性能。限定版は、最適化された製造および校正プロセスにより、精度が向上しています。 （2）Accu+キットに含まれるスケールバーを使用して得られた性能。 （3）性能試験はCreaformのISO/IEC 17025認定校正ラボで実施。 （4）レーザー等級：クラス2M（目に安全なレベル）。 （5）リアルタイム偏差表示付きARカラーマップ可視化、QRコード読み取り、レーザー作動クリッピングプレーン機能を含みます。 （6）メッシュおよび点群データのインポートにより、主要な計測ソフトウェア、CADソフトウェア、コンピュータグラフィックソフトウェアとの互換性があります。 | |||

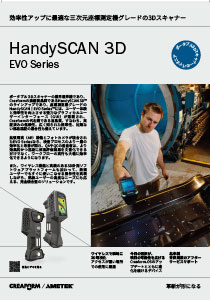

カタログ
