エントリークラスを超える3Dスキャナ

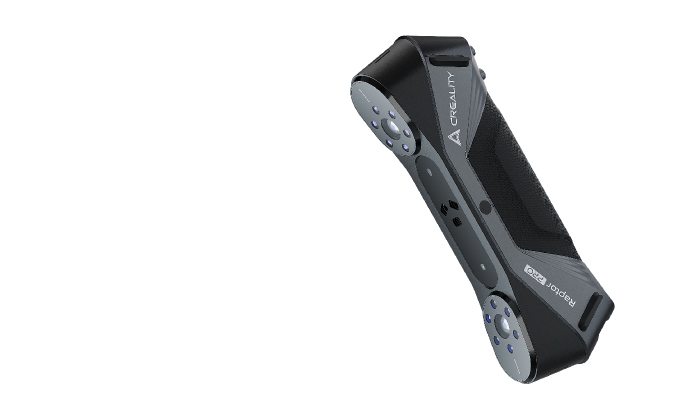

Raptor Pro

3つのレーザーモードを搭載するエントリー3Dスキャナ

■ブルーレーザー2モード+NIRモード
Creality RaptorProは、エントリークラスの装置でありながらも、クラスを超えるスキャニングを行えるハンドヘルドタイプの3Dスキャナです。
わずか405gの小さなボディに、ブルーレーザー(22本クロス&7本並列)とNIR(近赤外)構造化光を搭載し、様々なオブジェクトを手軽に3Dデータ化することができます。

01
22本レーザーモード画像
ブルーレーザー 22本クロスモード

397 x 290mmの広範囲をスキャン

02
7本並列モード画像
ブルーレーザー 7本並列モード

狙った領域をより詳細にスキャン

03
NIR画像
近赤外線(NIR)構造化光モード

ディテール・テクスチャを効率よくスキャン

ワークや環境の影響を受けにくいブルーレーザー

Creality RaptorProは445nmの短波長ブルーレーザーを搭載することで、様々な環境下でもノイズを抑えた3Dデータを取得可能です。22本クロスモードと、7本並列モードをシームレスに切り替えることで、品質と作業効率を両立することができます。

■ブルーレーザー22本クロスモード

RaptorProのブルーレーザー22本クロスモードは、並列する11本のブルーレーザーを縦横にクロスさせ、22本のレーザーラインを投影します。広い範囲を効率よくスキャニングすることを目的としたモードです。

■ブルーレーザー7本並列モード

ブルーレーザー7本並列モードは、0.1mmの細いレーザーラインを7本並列で投影することで、狭い領域をより詳細にスキャニングする際に有効なモードです。
ブルーレーザーモードは、スキャンしたい領域に応じてシームレスに切り替えることができます。

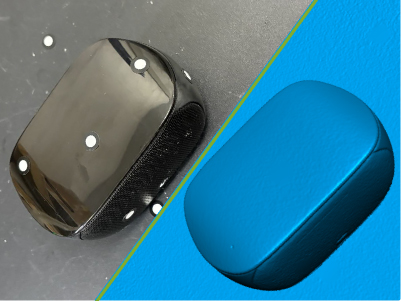

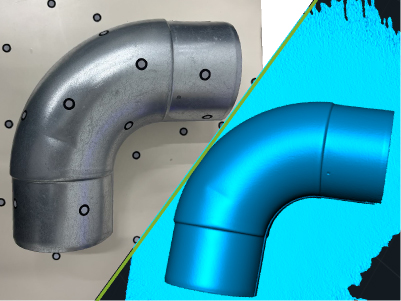

■濃色系ワークや金属ワークにも対応

黒色を含む濃色系ワークや金属光沢のあるワークにも対応しています。光の拡散や吸収が起こりにくいブルーレーザーだからこそ、スプレーなどの前処理をすることなくスキャンすることもできます。


複雑な形状やディテールに威力を発揮する近赤外(NIR)

Creality RaptorProが「ハイブリッドレーザー」と呼ばれる所以は、もう一つのレーザーである近赤外(NIR)構造化光モードを搭載している点にあります。このモードは、色味や形状の変化が豊かな対象物ほどスキャンの安定性が向上し、スムーズなスキャンを実現します。

■近赤外(NIR:Near Infrared)構造化光モード

近赤外(NIR)構造化光モードは、850nmの不可視光と広範囲に投影されるパターン光を使用し、対象物の表面形状を認識するスキャン方式です。投影パターンの歪みを解析することで、対象や条件によってはマーカーを使用せずにスキャンすることもできます。

■人体スキャンのための専用アルゴリズムを搭載

近赤外(NIR)構造化光モードでのみ使用できる人物スキャン専用のモード「ボディ&フェイスモード」は、人体や顔のスキャンを実現します。スキャン時は、通常の白いLEDライティングを一時停止し、目に優しいNIR(近赤外)レーザーを使用。これにより、被写体への眩しさを防ぎながら、独自の顔認識アルゴリズムが髪の毛のような細部までデータ化します。約2分で人物一人分のスキャンが完了するため、スムーズな撮影が可能です。


いつでもどこでも気軽にスキャン

■屋外でもスムーズにスキャン

Creality RaptorProは、屋外でのスキャンにも対応します。高速シャッターと高ダイナミックレンジセンサー、独自の外光補正アルゴリズムを搭載しており、自動露出機能で環境光の影響を最小限に抑えます。加えて、太陽光に強くノイズの少ないブルーレーザーとの相乗効果で、環境の影響を受けにくいスキャニングを行えます。

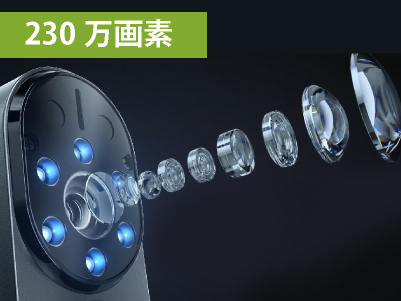

■230万画素&24ビットフルカラー

焦点深度の深いφ20mmレンズをはじめ、9枚のレンズで構成された230万画素の3D画像処理カメラを搭載。温度管理アルゴリズムとの組み合わせにより、安定したスキャンを実現します。さらに、独立した高解像度RGBカメラを搭載することで、すべてのスキャンモードで24ビットフルカラーのスキャンが可能です。

■誰でもすぐに簡単スキャン

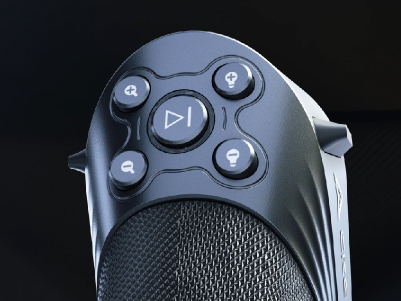

RaptorProは、簡単に操作できるように設計されています。本体の手元にあるボタンで、スキャン開始/停止、照明、シャッタースピード、ズームなどの操作をコントロールできます。また、被写体との距離は、インジケーターの色でリアルタイムにフィードバックされるため、感覚的にスキャンを進められます。さらに、ワンショット3Dイメージング技術と手振れ補正アルゴリズムにより、急な体勢変化や逆取りがあってもトラッキングロスを抑えます。

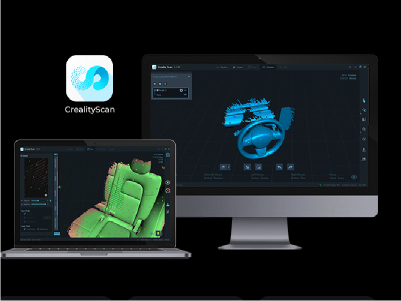

■直感的なコントロール/編集ソフト

Creality Scanは、優れたユーザーインターフェースと直感的な操作性を備えた、Creality 3Dスキャナ専用のソフトウェアです。スキャン作業をサポートするだけでなく、画像点群編集機能も有しています。生成されたスキャンデータは、設計ソフトウェアへワンクリックでインポート可能です。

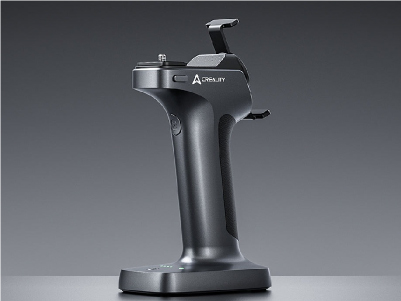

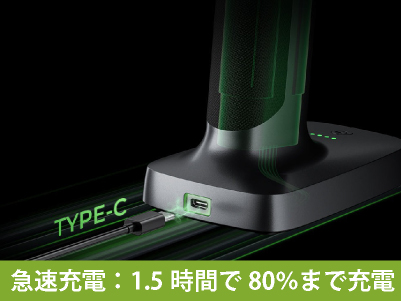

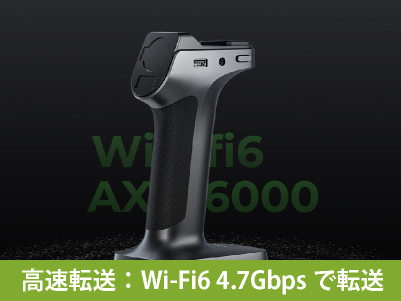

■ワイヤレススキャンに対応(オプション)

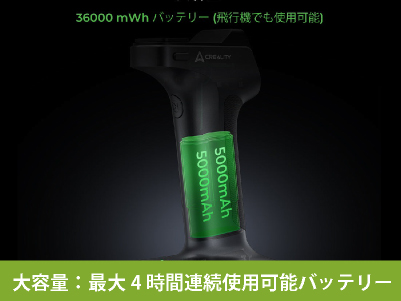

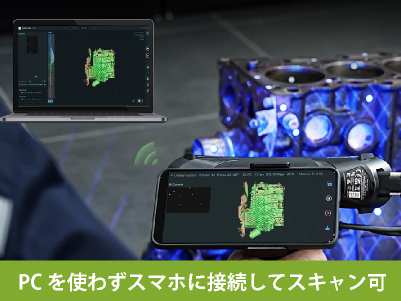

オプションの「スキャンブリッジユニット」を使用することで、Wi-Fi接続によるワイヤレススキャンにも対応可能です。最大4時間連続使用が可能な36000mWhの大容量バッテリーを搭載し、PC画面をスマートフォンにミラーリングできるほか、PCを使わずにスマートフォン単体でスキャンを進めることも可能です。これにより、煩わしいケーブル接続から解放され、屋外でのスキャンや大型ワークのスキャンにおいて、その効果を最大限に発揮します。

Raptor Pro 機械仕様

ブルーレーザー7列並列モードブルーレーザー22本クロスモード近赤外(NIR)構造化光モード
カメラ解像度1920px x 1200px
最大精度0.02mm0.075mm
容積精度0.02mm+0.08mm/m0.075mm+0.1mm/m
スキャン速度420,000頂点/秒、60fps660,000頂点/秒、60fps3,580,000頂点/秒、30fps
最小スキャン体積5mm x 5mm x 5mm150mm x 150mm x 150mm
単一スキャン範囲270mm x 170mm @300mm270mm x 170mm @300mm
341mm x 232mm @400mm
397mm x 290mm @500mm
630mm x 550mm @1000mm
焦点距離160~400mm200~550mm170~1000mm
アライメントモードマーカーマーカー/ジオメトリ/テクスチャ
野外スキャン50,000ルクス以下100,000ルクス以下30,000ルクス以下
本体サイズ215mm x 50mm x 74mm
本体重量405g
ソフト対応OSWindows 10 / 11、macOS 11.7.7 以上
出力形式OBJ/STL/PLY/ASC

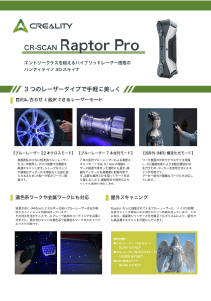

カタログ
