CONCEPT OF YORNEW
「できることは限られる。だからこそ、“適材適所”で現場の主役に躍り出る。」
工作機械市場には、高い加工精度や高速性を追求した機械が数多く存在します。しかし、それらの本格的な設備は、必ずしもすべての現場や用途において最適解とは限りません。導入コストが高すぎたり、オーバースペックであったりと、かえって自由な運用を妨げる壁になることも少なくありませんでした。
YORNEW が追求したのは、そうした従来の工作機械の枠組みに縛られない、新しい選択肢を届けること。
「限られた条件の中で最大の成果を出したい」「自分たちのアイデアをダイレクトに形にしたい」
――あらゆる加工を一つの巨大な機械で抱え込む必要はない。
だからこそ、機械の限界・特性を知り尽くし、知恵と工夫でその価値を何倍にも引き出すこと。
それが YORNEW の開発思想です。
小型だからと一切の妥協はせず、 手頃なサイズと確かな加工性能を武器に、使い手のアイデア次第で無限の可能性を切り拓く、新しい選択肢を提示し続けます。
MX400モデル 新受注一時停止のお知らせ
平素は格別のご愛顧を賜り、厚く御礼申し上げます。
この度、CNCフライス盤「MX400」モデルにつきまして、
諸般の事情により新規のご注文受付を一時的に停止させていただくこととなりました。
本モデルに搭載されている制御・仕様に関して、輸出管理上のデュアルユース品（軍民両用品）に関する
最新の規制要件への適合性確認および手続き等にお時間を要するため、
お客様への確実な納期とお取引の安全性を最優先し、今回の措置をとる判断に至りました。
なお、既に確定しているご注文、および「CK210」や「MX220」といった
他の小型機種のご注文につきましては、通常通り影響なく承っております。
お客様およびお取引先様には、多大なるご迷惑とご心配をおかけいたしますことを深くお詫び申し上げます。
受注再開の目処が立ち次第、速やかに当ホームページにてご案内申し上げますので、
何卒ご理解とご協力を賜りますようお願い申し上げます。
なぜ YORNEW が選ばれるのか
妥協のない確かな性能
全機種、鉄鋳物製のベースを採用し、加工時の振動を抑えた安定した剛性を確保。さらにフルカバー仕様により、切りくずや加工液の飛散を抑えながら安全に作業できます。小型でありながら、機械の土台と作業環境の両面でしっかりとした造りにこだわっています。
場所を選ばない省スペース設計
省スペース化を追求したコンパクトな設計を実現。限られた工場スペースや作業場はもちろん、これまで設置が難しかった環境でもスムーズに導入いただけます。
あらゆる工法に応える確かな技術力
小型フライスや旋盤をはじめ、多面加工を可能にする割り出し5軸まで幅広くカバー。部品加工・治具作成・試作などの実務現場で高い適応力を発揮し、研究開発や教育現場のステップアップにも応えます。

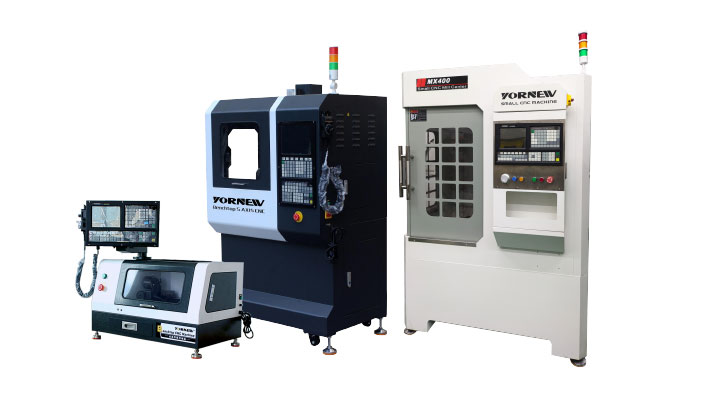

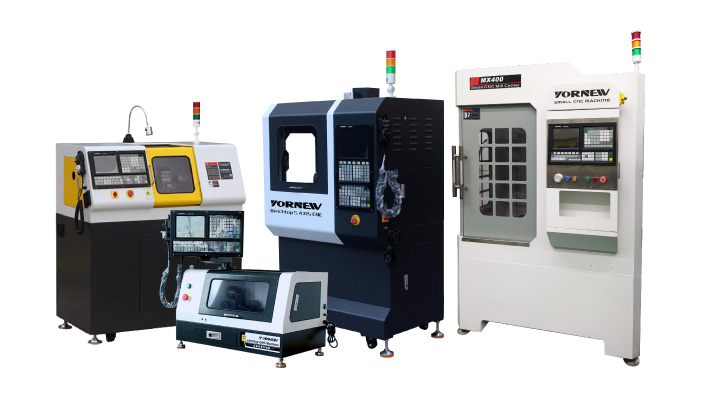

製品ラインナップ
用途や設置環境に合わせて選べる4つのモデル

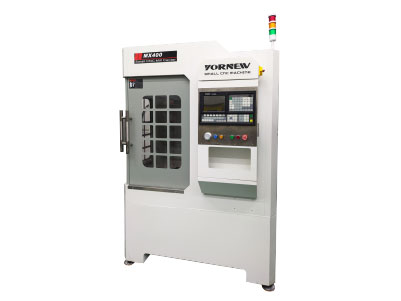

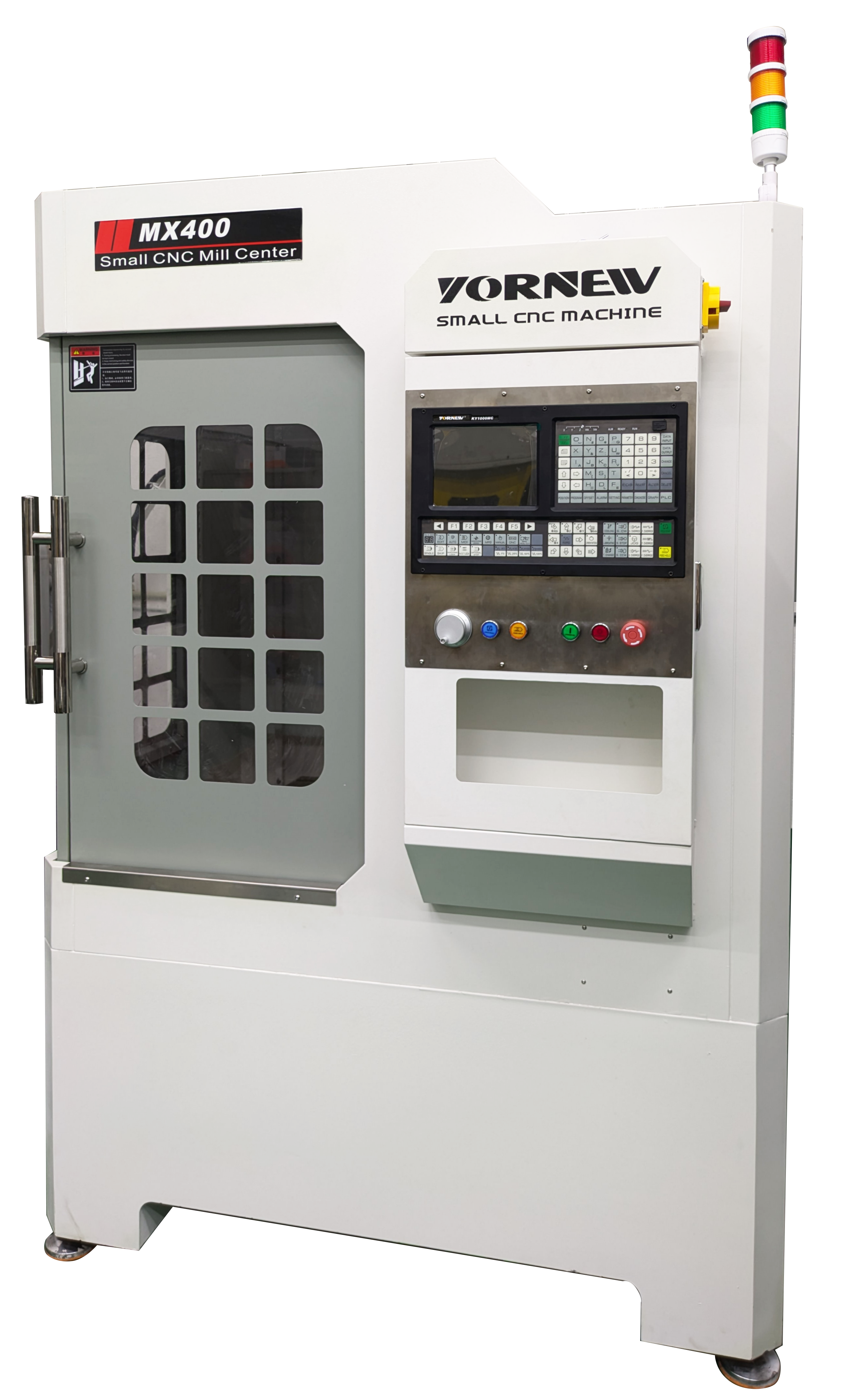

MX400 小型マシニング
採算性を最優先に設計された低価格CNCフライス。加工性能には一切妥協せず、製造コストを抑えながら安定した利益を生み出せる一台です。

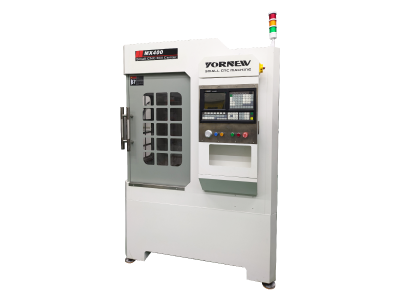

MX400
採算性を最優先した低価格CNCフライス。加工性能に妥協せず圧倒的な低価格を実現し、部品加工や試作のコストを大幅に削減します。
こんな方・用途におすすめ
- 加工コスト・設備導入費を大幅に抑えたい方
- 省スペースでCNCフライスを設置したい方
- 部品加工や試作の短納期化を目指す現場
主な特徴
MX220 コンパクト5軸 / 3軸フライス
コンパクトCNC フライス「MX220」はマシンベースに鉄鋳物を採用し、省スペースで非鉄金属から樹脂まで加工することができます。
MX220
高剛性鉄鋳物ベースを採用したコンパクトCNCフライス。ATC（自動工具交換）や割り出し5軸仕様へ柔軟に拡張可能なモデルです。
こんな方・用途におすすめ
- アルミ・樹脂・真鍮などのな多面・5軸加工を行いたい方
- ATC（自動工具交換）による自動化・省力化を図りたい方
- 研究室や試作室に置ける本格フライスをお探しの方
主な特徴

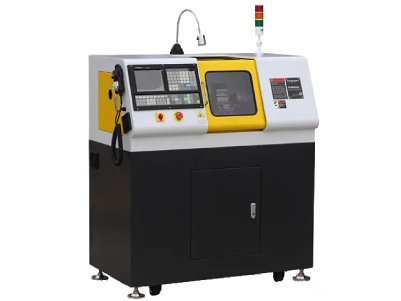

CK210B 小型NC旋盤（全軸サーボ制御）
小型CNC 旋盤210B は、コンパクトなサイズに信頼性の高い駆動系を凝縮した一台です。1.2kW 高トルクサーボモータを搭載し、全軸サーボ制御によるフィードバック駆動を実装しています。
CK210B
高トルク1.2kWサーボモータを搭載し、脱調リスクを完全排除。汎用旋盤の手軽さにNCの精度をプラスし、鋼材加工にも力強く対応します。
こんな方・用途におすすめ
- 鋼材や金属丸棒の本格的な切削加工を行いたい方
- 脱調の心配がない全軸サーボ制御のNC旋盤をお求めの方
- 4ポジション自動刃物台で効率的な加工を行いたい現場
主な特徴

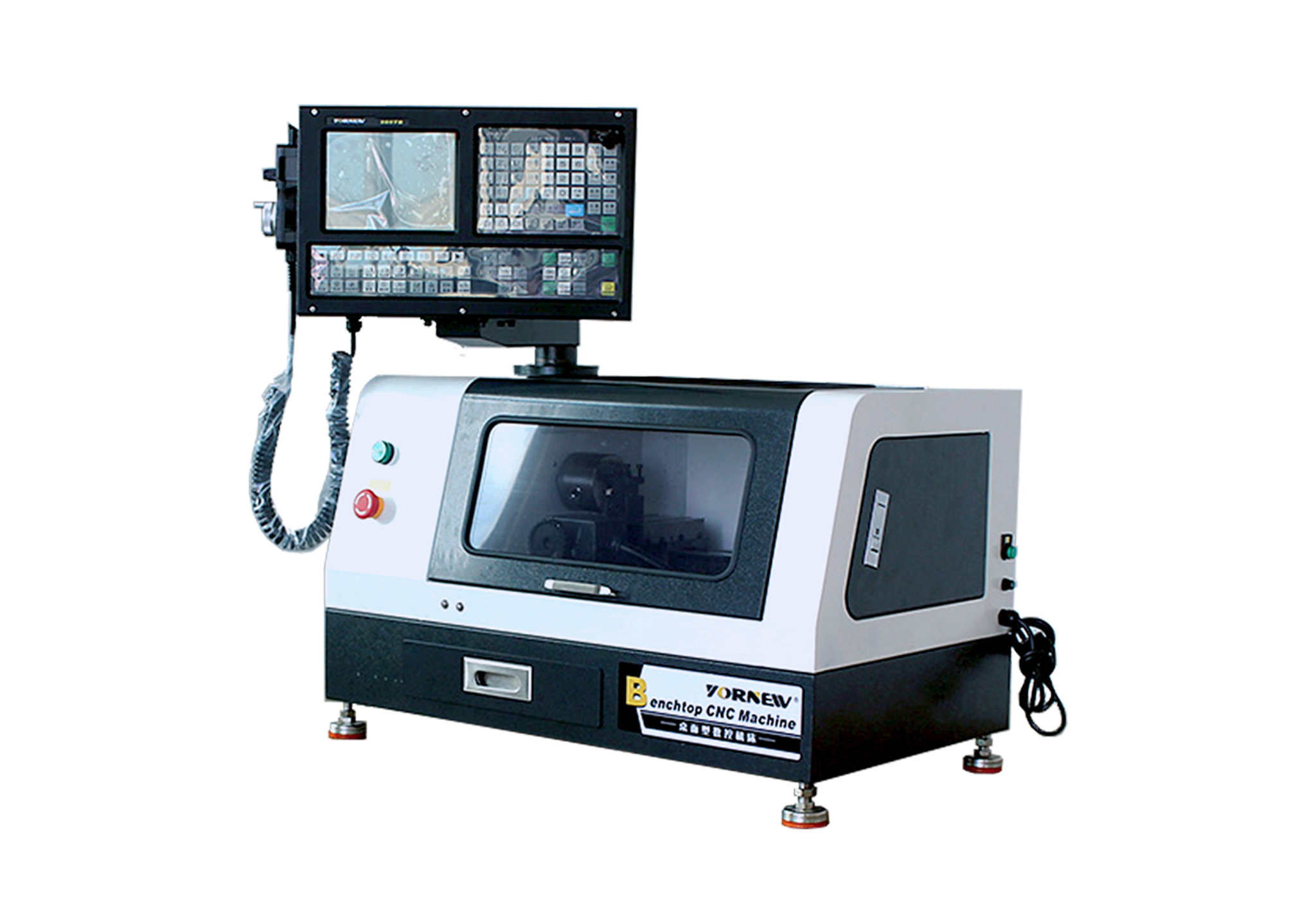

CK140 卓上小型NC旋盤
卓上CNC 旋盤「CK140」は小物円筒形状の加工や、人材育成にも最適な一台です。マニュアル操作やCAMでの自動運転に対応し、基本的な外径加工を一通り行うことができます。
CK140
卓上サイズの超コンパクト設計。手軽な操作感と高い安全性を備え、小物の加工や教育機関・研修環境での技術習得に最適です。
こんな方・用途におすすめ
- 学校・高等専門学校・大学でのNC加工実習・教育用
- 卓上スペースや狭小な作業場に旋盤を設置したい方
- 樹脂やアルミの小型円筒パーツを手軽に製作したい方
主な特徴
さまざまな業界で活用されています
設置場所や用途を選ばないコンパクト設計で、幅広い分野に導入されています
小径部品の多品種小ロット加工
小径・小型パーツの多品種小ロット加工に。省スペースな専用ライン構築や、セル生産の一環としてもご活用いただけます。
治具の内製化
製品開発の初期試作やジグ・治具の内製化に。試作外注にかかっていた納期とコストを圧縮し、開発スピードを向上させます。
省スペースで試作環境構築
大型機を設置できない研究室内での実験用サンプル加工に。100V〜200V電源で動作し、省スペースで高度な試作環境を構築できます。
NC加工実習に最適
工業高校、工業高等専門学校、大学の理工学部など。NCプログラミングの基礎習得や、学生の卒研・実習用設備として多数導入されています。
製品仕様・スペック比較
用途や加工方式に合わせた主要モデルの基本仕様確認表です
CNCフライス（フライス系）
| MX400 | MX220 | |
|---|---|---|
| 移動量 (X / Y / Z) | 400 / 500 / 200 mm | 230 / 130 / 220 mm |
| 作業面寸法 (幅×奥行) | 500 × 400 mm | 460 × 130 mm |
| 主軸回転速度 | 300〜24,000 min⁻¹（高速主軸） | 300〜24,000 min⁻¹ |
| 位置決め精度 / 繰返し精度 | 0.02 mm / 0.01 mm | 0.02 mm / 0.01 mm |
| 早送り速度 (X/Y/Z) | 35,000 mm/min (X・Y) 25,000 mm/min (Z) | 2,000 mm/min (X・Y・Z) |
| 主軸モータ / 電源 | 4.5kW / 3相 200V | 2.2kW / 単相 220V |
| 設置寸法 (幅×奥行×高さ) | 1,420 × 1,400 × 2,300 mm | 930 × 650 × 1,600 mm |
| 機械質量 | 2,000 kg (正味) / 2,100 kg (総重量) | 270 kg (正味) / 320 kg (総重量) |
NC旋盤（旋削系）
| CK210B | CK140 | |
|---|---|---|
| ベッド上の振り (最大) | Φ210 mm | Φ140 mm |
| 最大加工径 / 最大加工長さ | Φ80 mm / 250 mm (4ポジ刃物台) | Φ60 mm / 150 mm |
| 移動量 (X / Z) | 90 / 300 mm (4ポジ刃物台) | 70 / 160 mm |
| 主軸回転速度 | 300〜1,750 min⁻¹ | 100〜2,000 min⁻¹ |
| 位置決め精度 / 繰返し精度 | 0.03 mm / 0.02 mm | 0.02 mm / 0.02 mm |
| 工具取付本数 | 4本 (4ポジ) / 8本 (8ステーション) | 4本 |
| モータ出力 / 電源 | 1,200 W / AC220V | 150 W / AC220V |
| 設置寸法 (幅×奥行×高さ) | 1,170 × 700 × 1,350 mm | 750 × 450 × 450 mm |
| 機械質量 | 280 kg (正味) / 320 kg (総重量) | 50 kg (正味) / 65 kg (総重量) |
お知らせ

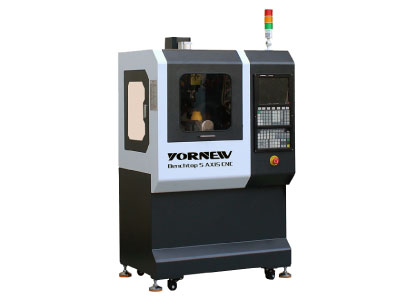

【展示会出展情報】ものづくりワールド大阪にてYORNEW MX220を出展します！
会場ブースにて最新の小型マシニング・NC旋盤の実機展示を行います。機器のサイズ感やコンパクトな設置感をぜひ会場で直接お確かめください。
▼詳細はこちら▼

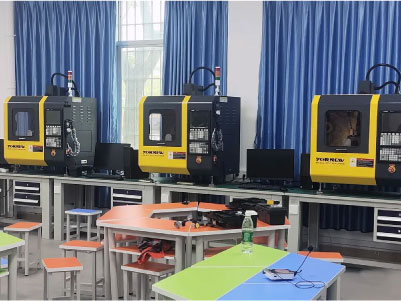

【事例公開】小型5軸CNC「MX220」で解決する機械系実習の「待ち時間問題」
学校教育における導入事例を公開。省スペースな小型5軸CNC加工機を複数台導入し、複数グループによる同時実習と圧倒的な実機操作時間の確保を実現した取り組みを紹介します。
▼詳細はこちら▼

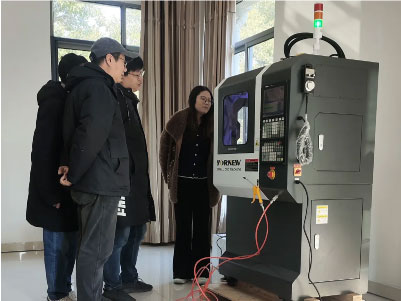

【事例公開】小型5軸CNC「MX220」の採用で実践的な加工実習・技能訓練を強化
技能訓練施設での導入事例を公開。複雑な水利機械部品の加工に対応する本格的な5軸制御機能と、高い操作性・省スペース性を両立した技能鑑定・実習環境の構築事例をご紹介します。
▼詳細はこちら▼
