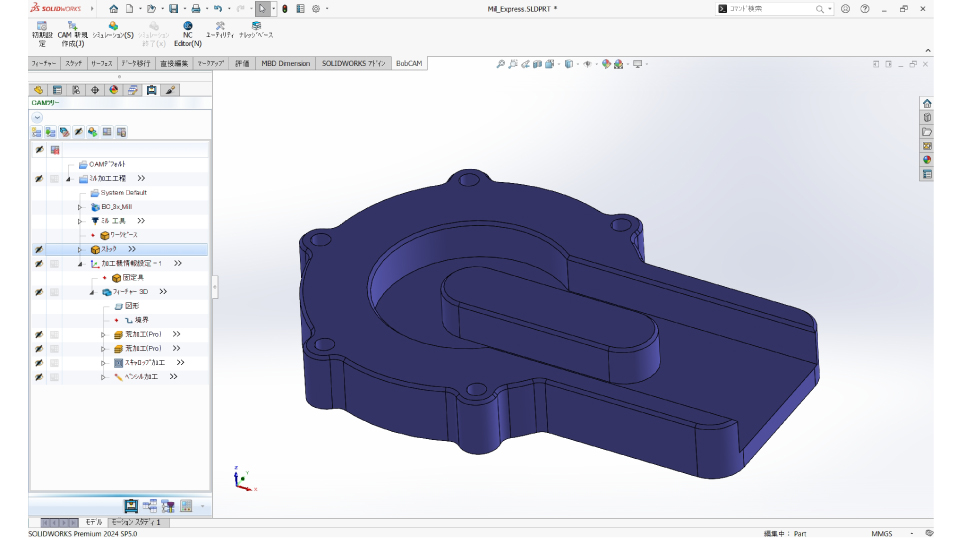

SOLIDWORKS上ですべて完結

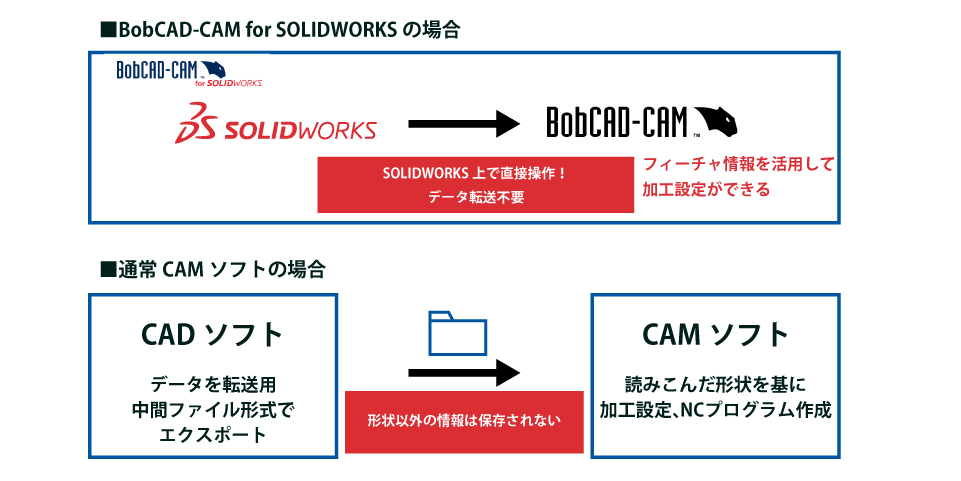

BobCAD-CAM for SOLIDWORKSは、SOLIDWORKS上で直接動作するSOLIDWORKSユーザー向けのアドイン型CAMモジュールです。設計・編集した3Dモデルにそのまま加工指示を加えることができるため、設計変更にも柔軟に対応でき、CAMデータの再作成や工程のやり直しを最小限に抑えられます。
操作画面や操作感はSOLIDWORKSと統一されており、新たなソフト操作の習得も不要。設計から加工までを一つの環境でシームレスに行えるため、業務全体の流れを途切れさせることなく、スムーズかつ効率的な製造プロセスを実現します。
CAM工程の効率化によりリードタイムを短縮

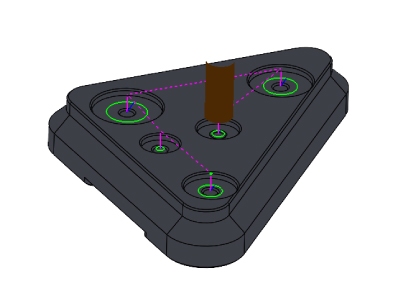

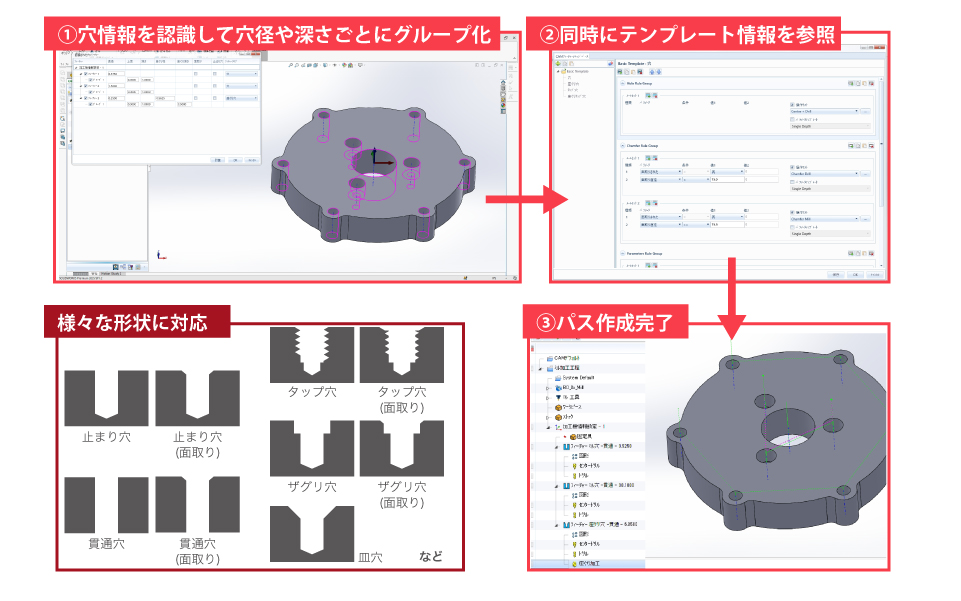

SOLIDWORKSフィーチャ情報を活用した自動穴認識機能
SOLIDWORKSで設計された3Dモデルのフィーチャ情報（穴の種類・直径・深さ・座標など）をそのまま活用し、CAM側で自動的に穴加工の対象を認識します。
同一条件の穴は自動でグループ化され、センタリング・ドリル・タップ・面取りなどの一連の加工工程を一括設定できるため、プログラミングの手間を大幅に削減可能です。また、フィーチャ履歴と連動しているため、設計変更があった場合でもツールパスが自動で再構築され、手戻りのないスムーズなワークフローを実現します。

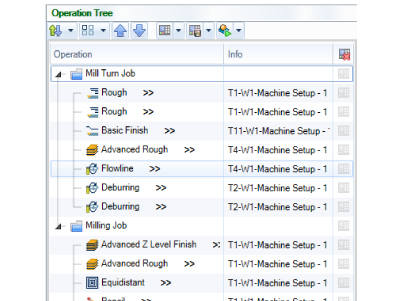

加工設定のテンプレート化
BobCAD-CAM for SOLIDWORKSでは、一度作成した加工プロセスをテンプレートとして保存・再利用することができます。ツール選定、切削条件、加工ストラテジなどを含む一連の設定を丸ごとテンプレート化することで、類似部品へのプログラム適用を大幅に高速化し、オペレーターによるプログラム品質のばらつきも抑制します。
また、SOLIDWORKSフィーチャと連動し、テンプレートの適用対象を自動で識別可能です。
加工精度と仕上がり品質を高める機能
01等高線・走査線加工のピッチ追加
01
等高線加工や走査線加工において、モデル形状に合わせて特定範囲にのみピッチを追加できる機能があります。SOLIDWORKSで設計された3D形状の勾配情報をそのまま活用し、急斜面や緩斜面に対して最適な加工ピッチを設定可能です。これにより、仕上げ面の継ぎ目や段差を抑えた滑らかな加工面を実現しつつ、不要な領域への過剰なツールパス生成を避けることで、加工時間の最適化にも貢献します。
高精度3Dシミュレーションで、加工の安全性と効率を向上
加工前のツールパスを視覚的に確認できる高精度な3Dシミュレーション機能を搭載しています。
SOLIDWORKS上で設計変更が行われた場合も、即時反映されるため、再検証がスムーズに行え、常に最新のモデルに基づいたシミュレーションが可能です。また、削り残しや仕上がり形状も事前に視覚的に確認できるため、実加工に近い仕上がりを把握でき、品質向上にもつながります。
モジュール一覧
EXPRESS
輪郭・ポケット・穴加工などの２次元加工向けモジュール
3 AXIS PRO
高速加工や多彩な仕上げツールパスを搭載した3D加工用モジュール
3 AXIS PREMIUM
3AXIS PROに面沿いやモーフィングなどのサーフェスベースのツールパスが追加されたモジュール
4 AXIS STANDARD
巻き付け、ロータリー加工などの割出4軸加工向けモジュール
4 AXIS PRO
3AXIS PREMIUMのツールパスに対応した同時4軸加工用モジュール
マシンシミュレーション標準搭載
5 AXIS STANDARD
3軸加工パスに対応した割出5軸加工用モジュール
マシンシミュレーション標準搭載
5 AXIS PRO
3AXIS PREMIUMのツールパスに対応した同時5軸加工用モジュール
マシンシミュレーション標準搭載
LATHE
内径・外径・溝・端面・ねじ切り・穴加工・切り落としに対応した旋盤加工用モジュール
MILL TURN
LATHEと各種4軸・5軸ミーリング向けモジュールを組み合わせることで複合加工に対応
WIRE EDM
各種2軸加工だけでなく上下異形状に対する加工も簡単に設定できるワイヤ放電加工用モジュール
BobCAD-CAM for SOLIDWORKS システム要件
| 最低要件 | 推奨要件 | |
|---|---|---|
| SolidWorks バージョン | SolidWorks 2018 – 2024 | SolidWorks 2024 |
| OS | Windows 10(64 bit) | Windows 10および11(64 bit) |
| CPU | 2.0GHzプロセッサ | 3.3GHz マルチコアプロセッサ以上 |
| メモリ | 8 GB RAM | 16GB以上のRAM |
| ストレージ | 2 GB以上 | |
| グラフィック | OpenGL 1.1 をサポートする 2GB グラフィック カード | OpenGL 1.1 をサポートする Nvidia Quadro AMD Radeon Pro グラフィック カード |
