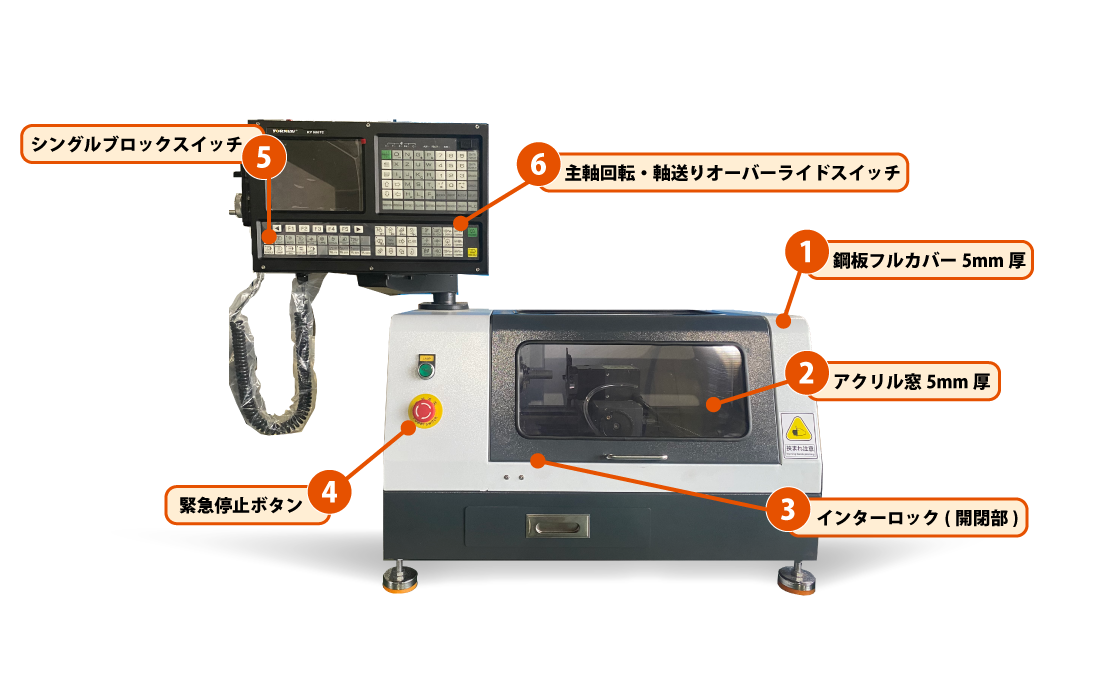

フルカバー+CNCコントローラ

頑丈な鋼板フルカバー構造

本体の前後左右・天面を覆うフルカバー部には、5mm厚の鋼板を採用。さらに開閉部にも同様に5mm厚の鋼板を使用しています。加工時に発生する切粉の飛散を抑えるだけでなく、万が一ワークが外れた場合や工具が折損した際にも、破片が機外へ飛散するリスクを低減します。また、開閉部のぞき窓には5mm厚の透明アクリル板を採用しており、強度を確保しながら加工エリア内部の視認性にも配慮。堅牢な鋼板によるフルカバー構造と、内部を確認しやすいアクリル窓を組み合わせることで、安全性と作業性を両立しています。

緊急停止ボタン

緊急停止ボタンは、正面のぞき窓のすぐ左下に独立して配置。加工状況を確認しながらでも手を伸ばしやすい位置にあり、異常を確認した際に素早く操作できます。ボタンを押すことで機械の電源を遮断し、主軸や各軸の送りなど、機械の動作を停止します。操作部とは別に配置された物理ボタンのため、画面操作を行うことなく、すぐに緊急停止操作が可能です。

主軸回転・送りオーバーライド機能

加工中の旋削状況を確認しながら、主軸回転数や送り速度をリアルタイムで調整できます。切削音や切粉の状態、加工負荷などを見ながら条件を変更できるため、初めて使用する材料や複雑な形状の加工でも、様子を確認しながら慎重に条件出しを進められます。

コンパクトな筐体に旋盤の基本を搭載

最大φ60mmのワークをクランプできる三爪スクロールチャックを搭載しています。三爪スクロールチャックは、チャックハンドルを回すと連動して３つの爪が同時に動き、簡単にワーク（被削材）の把握が可能で、ワーク固定と同時に主軸とワークの中心が整います。偏心の無い加工に求められる重要な段取りを、誰でも簡単にセットアップできます。主軸にはエンコーダが接続されており、リアルタイムに回転数を取得、ねじ切り加工の同期動作も可能です。また4本の工具セットが可能な刃物台を搭載しており、NCデータから自動運転加工を実行することが可能です。

鋳物仕様のマシンベースで、高剛性＆高精度を実現

マシンベースには鉄鋳物を採用し、駆動部にはバックラッシによる影響を最小限に抑えるボールねじを採用。摺動面には高い接合強度と耐久性に優れるアリ溝構造の滑り案内を採用し、加工中の振動を抑制、位置決め精度0.02mmを誇ります。
