国内では類を見ない
「サイズ・価格・性能」のバランス。

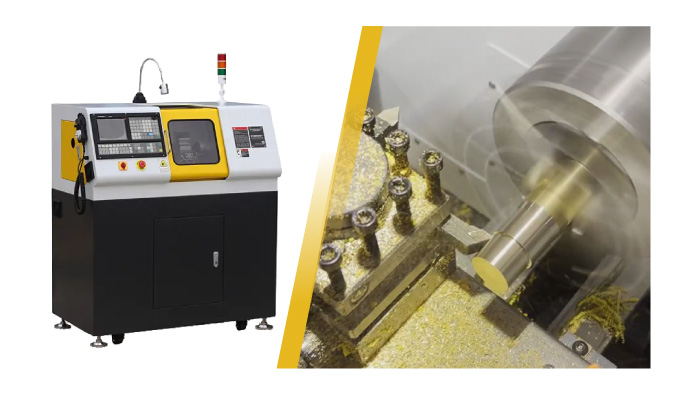

YORNEW CK210Bは、大型機の導入が困難な限られたスペースや、
1個単位の精密試作を社内で完結させたい現場に最適な一台です。
単なる「省スペース」ではありません。その心臓部には、同クラスの基準を超える1.2kW高トルクサーボモータを搭載。全軸サーボ制御によるフィードバック駆動と、プロユースに耐えうる高剛性筐体を両立しました。設置場所を選ばないコンパクト設計でありながら、非鉄金属から鋼材の加工検討まで対応します。
選ばれる3つの理由
設置場所を選ばない
「省スペース設計」
研究室や試作室、スペースの限られた小規模現場でもデッドスペースを最大活用。外注コストとリードタイムの削減に直結します。
小型機の概念を打ち破る
「妥協のない本格性能」
全軸ACサーボモータと1.2kW高出力主軸を採用。アルミ・樹脂から鋼材の加工検討まで柔軟に対応し、開発サイクルを加速させます。
国内唯一無二の
「圧倒的コストパフォーマンス」
「導入のしやすさ」と「本格性能」を両立。設備投資リスクを最小限に抑えつつ、産業用グレードの出力を提供します。
CK210Bを構成する「5つの基幹コンポーネント」
駆動系
全軸ACサーボモーターによる高応答・高精度制御
送り軸(X/Z軸)および主軸すべてにACサーボモーターを採用。ステッピングモーターとは異なり、常に位置情報をフィードバック。負荷変動による脱調リスクを根本から排除します。
主軸
1.2kW高出力サーボ主軸と金属加工への対応力
同クラスを超える1.2kW主軸を搭載。低速回転時でも粘り強いトルクを発生。標準装備のクーラントシステムとの併用で、本格的な金属切削を現実的な運用で支えます。
機構
4ポジション自動旋回刃物台による工程集約
プログラムによる自動工具交換に対応。外径・端面・ネジ切り・突切りをノンストップで処理。段取り替えの手間を大幅に削減し、社内生産性を最大化します。
電装
産業用CNCシステムと単相220Vの運用性
Gコード/Mコードに完全準拠した産業用システムを採用。大型機と同じワークフローで運用可能です。電源は単相220Vに対応し、特殊な電気工事なしで導入できます。
送り系
高精度リニアガイドと精密級ボールねじの採用
摩擦抵抗が少なく応答性に優れた高精度リニアガイドを採用。バックラッシを極限まで抑えた機構により、長期間の使用においても高い繰り返し精度を維持します。
実用性｜自律的な保守と安全な加工環境
セルフケア設計
- 集中給油システム: 手動ポンプ式で送り系への潤滑を維持。
- オープンな構造: チップの堆積確認や清掃が容易なメンテナンス重視設計。
プロの保護基準
- フルカバー: 加工エリアを完全に覆い、切粉の飛散と漏れを防止。
- 非常停止・保護回路: 異常時に即遮断。サーボ過負荷検知保護も装備。
- インターロック: 加工中のドア開閉による事故を未然に防ぎます。
CK210B 主要諸元
| 機械仕様 | CK210B |
|---|---|
| ベッド上の振り | Φ210mm |
| 主軸モータ出力 | 1.2kW (サーボモータ) |
| 電源電圧 | 単相 AC220V |
| 本体重量 | 240kg (スタンド含む) |
よくある質問

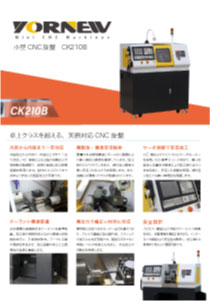

カタログ
