効率的な治具設計で、現場の生産性を最大化
治具作成ソフト EZ Jig for Rhino
治具は、測定・検査・固定・搬送・加工など、ものづくりに欠かせない存在です。
しかし、従来の治具設計には専門的なスキルや設計ノウハウが求められ、専任の技術者が必要でした。

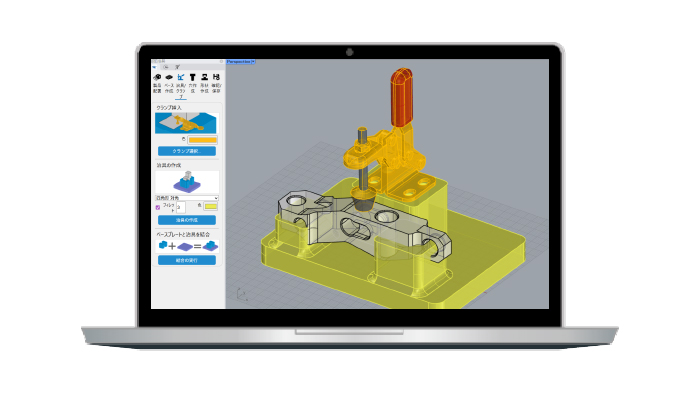

EZ Jig for Rhino は、3DCADソフト「Rhinoceros」に直感的な治具設計機能を追加するプラグインソフトウェアです。

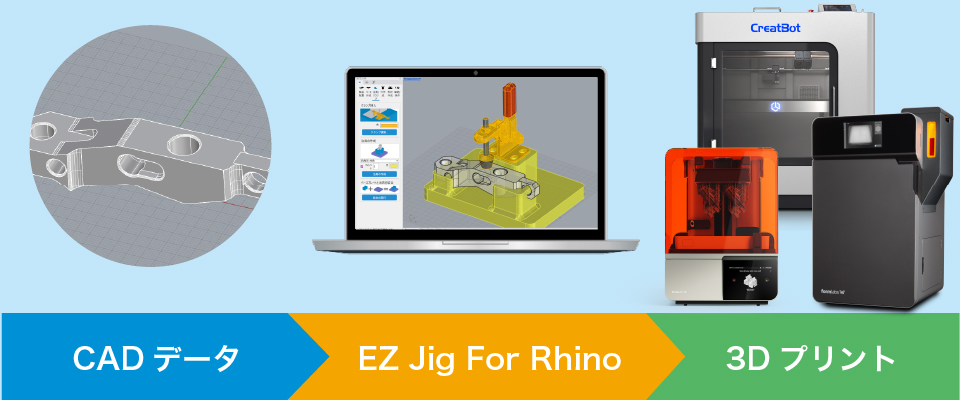

設計した治具を3Dプリンタで造形すれば、必要なタイミングで治具を作成できるため、設計・製造プロセスの負担を軽減し、業務のさらなる効率化を実現します。
治具設計をもっとシンプルに、もっとスピーディーに
EZ Jig for Rhinoは、対話式の操作により、画面の指示に従うだけでスムーズに治具を設計できるソフトウェアです。
従来のCADのような複雑なモデリング作業は不要で、直感的な操作で設計を進められます。
シンプルなインターフェースを採用しているため、初めての方でも短時間で操作を習得可能。
専門的なスキルがなくてもスピーディーに治具を作成でき、設計業務の負担を大幅に軽減します。
EZ Jig for Rhinoの6つの特徴

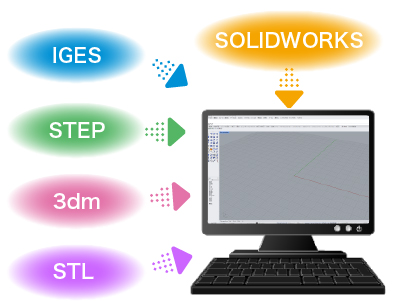

様々なCADデータを読み込み可能
IGES,STEPなどの汎用的な3Dデータのファイル形式はもちろん、Solidworksなどの専用ファイルの読み込みも可能です。
対話式でモデリング
設計の指示はすべて画面上に分かりやすく表示されます。
初めてでも操作習得に時間をかけることなく設計できます。
シンプルな操作
治具作成は3種の機能で行います。
シンプルでわかりやすく、感覚的に作成することができます。
3Dプリント治具向けの機能も搭載

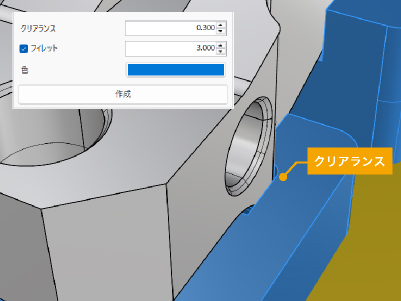

クリアランス機能によって3Dプリンタの寸法精度を見越した設計が可能です。
アンダーもカラーマップで確認
カラーマップによってアンダー部分が一目で簡単に確認できるため修正も容易です。
豊富な出力形式
作成したデータは3Dプリンタ用のSTLデータやIGES,STEP,DXFなど様々な形式の書き出しに対応しています。
4ステップで簡単治具が作成できる

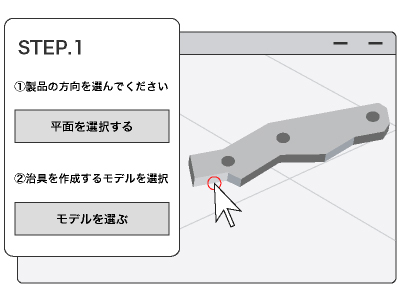

STEP1
治具を作成したいデータを開きます。STEP,IGESなどのCADフォーマットはもちろんSOLIDWORKSの独自ファイルSLDPRTなどにも対応しています。
STEP2

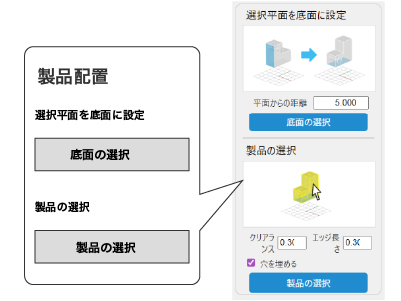

底面として指定する面を選択します。
その後、「製品の選択」から読み込んだモデルをクリックすると、自動でベースプレート作成画面に切り替わります。
「ベースプレートを作成する」にチェックを入れることで自動で作成されます。ベースプレートのサイズは任意で調整することも可能です。
STEP3

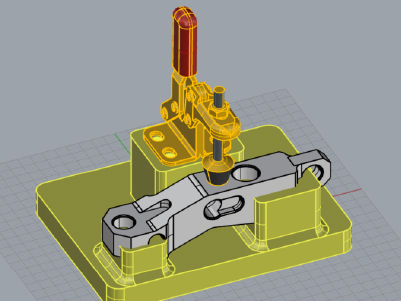

「治具」タブを選択し、固定したい位置を決定したら、「治具の作成」から長方形や任意の形状を選んで作成します。
押し出した柱は、モデルの形状に合わせて自動で反転形状が作成されるため、複雑な操作は不要です。
わずか数ステップで専用治具が完成。
さらに、必要に応じて「形状修正」タブから微調整を行うことも可能です。
STEP4
完成した治具データは、用途に応じた形式でエクスポートできます。
3Dプリンタで造形する場合はSTL形式、CAMを使用して工作機械で加工する場合はSTEPやIGES形式を選択可能。豊富な書き出し形式に対応し、設計から製造までスムーズに連携し、効率的に治具を作成できます。
検査用治具 位置決めや固定、測定補助など、検査工程をサポートする治具。 組立治具 はんだ付けや圧入など、部品の組立作業を正確かつ効率的に行うための治具。 搬送治具 パレットやコンベアなどの搬送時に部品や製品を安全に運搬するための治具。 塗装治具 製品の塗装時や乾燥時に、部品を適切に固定するための治具。 加工用治具 切削、穴あけ、研削などの加工時に、製品の位置決めや固定を行うための治具。多様な治具を設計可能
EZ Jig for Rhino動作環境
| CPU | 64ビットのIntelまたはAMDプロセッサ（ARMはサポートしていません。） |
|---|---|
| メモリ（RAM） | 8GB以上 |
| 空きディスク容量 | 5GB |
| グラフィックボード | OpenGL 4.5対応のグラフィックスボードを推奨 |
| ビデオカード | 4GB以上 |
| マウス | スクロールホイールのある複数ボタンのマウス |
| 対応OS | ・ Windows 11 ・ Windows 10 |
入出力フォーマット 入力 IGES、STEP、SLDPRT、3dm(確認中) 出力 STEP、IGES、Parasolid、STL、DXF、DWG、OBJ、PDF、SketchUp、VRML(確認中) フォームが表示されるまでしばらくお待ち下さい。 恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
