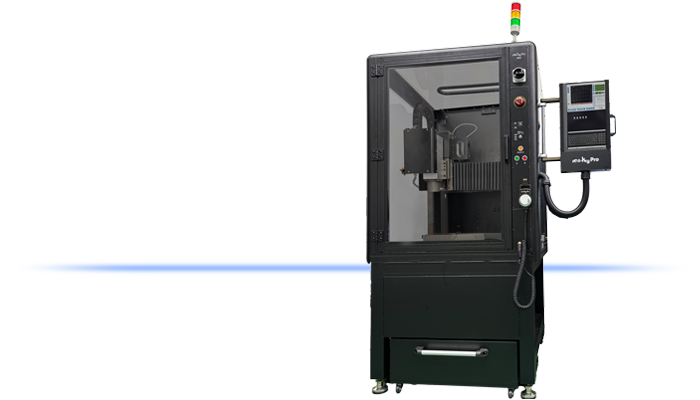

モデリングマシンとしても卓上機としても活用可能
「Mill-Key Pro 5040」は造形エリア500×400×155mmのワイドストロークを実現する3軸のモデリングマシンです。本体以外の装備・機能はオプションとして用意しており、活用用途や設置環境などに応じて必要なものだけを自由に選択していただけます。
本体だけでの販売も可能なため、イニシャルコストを抑えつつも、モデリングマシンクラスの性能を誇る「卓上切削機」としてもご活用していただけます。
品質・操作性・柔軟性を兼ね備えたマシン
優れた品質を実現するこだわりの一台
Mill-Key Pro 5040は、切削加工で求められる高い品質を実現するモデリングマシンです。
優れた剛性をもつ硬質アルマイト加工されたアルミ製の筐体、テーパー20Tの力強い主軸、高い位置決め精度を実現する駆動部など、すべての機能・装備、パーツにこだわって開発された1台です。ABS、ケミカルウッドなどの樹脂材料はもちろん、アルミニウムや真鍮などの軽金属の加工にも対応。部品加工や治具作成などで活躍します。
専門知識不要のCAMソフト
Mill-Key Pro 5040はオプションとしてCAMソフト「BobCAD-CAM for Mill-Key Pro」をご用意しています。加工プログラムを作成する上で必要となる4ステップの工程を行うだけで、プログラム作成が完了します。これにより初心者から経験者まで誰もが簡単にプログラムを作成できます。
どこでも使える。誰もが使える。
オプションとして用意されたセーフティカバーを活用することで、加工中に発生する切粉や粉塵の飛散を防ぎ、クリーンな作業環境を構築できるため、設置場所を選びません。
さらに、ATCユニット(オプション)を使用することで、加工中の工具交換が不要になり荒削りから仕上げまで一度で加工可能であり、標準付属するツールセッタによって工具長補正まで自動的に行うことができます。
導入したその日からすぐに活躍
Mill-Key Pro 5040は誰もがより気軽に切削加工を始めていただけるように開発されています。
加工プログラムの作成はもちろん、荒加工～仕上げまでを一工程で完結できるようにATCユニットなどもオプションとしてご用意。
人の手を極力かけることなく加工ができるため、作業者を選ばず、誰が担当しても同等のクオリティで仕上げることができます。
高品質を実現するこだわりの装備

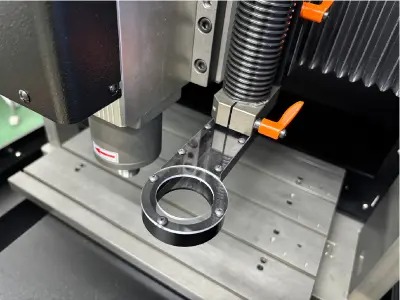

アルミなどの軽金属切削でも安心の切削能力
Mill-Key Pro 5040は、アルミや真鍮などの軽金属を始めとした、様々な材料を加工することができます。
小型機でありながら、テーパ20T、最大回転数12,000min-1、最大出力1200Wの主軸を採用しており、部品加工や治具の作成など幅広い加工で活躍します。

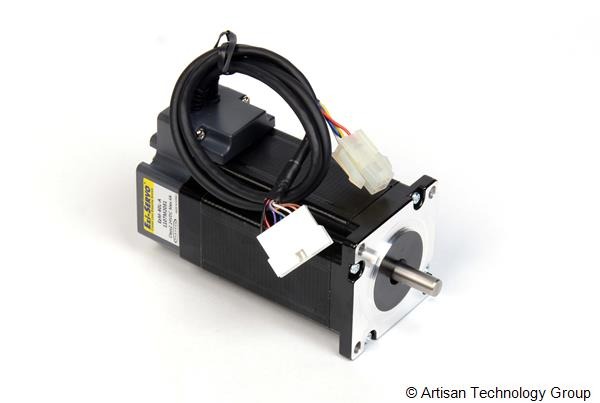

優れた駆動を実現するエンコーダ付きステッピングモータ
Mill-Key Pro5040は、すべての駆動にエンコーダ付きステッピングモータを採用しています。
モータの回転位置をエンコーダによって検出し、モータドライバへフィードバックします。フィードバックされた値と命令した値との差が指定した偏差以内になるように動作します。これにより位置決め精度が向上します。
負荷のかかる加工であっても、モータの脱調の心配がありません。

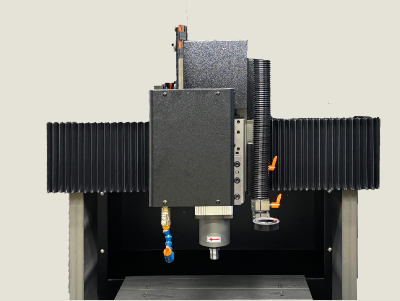

加工精度を向上させる優れた部品構成
Mill-Key Pro5040は駆動部にボールねじ、その案内にリニアガイドを採用しています。
ボールねじとリニアガイドを組み合わせることで繰り返し位置決め精度±0.02mmの優れた精度、振動のない滑らかな駆動を実現しました。
また、摺動部に切粉やオイルミストが入りこまないよう蛇腹カバーによって保護し、切粉による摺動部の劣化を防ぎます。
連続加工を実現するATCユニット
オプションのATCユニットは、最大4本の工具をストックすることができます。
切削加工は1つの工具だけでは完結しないため、形状や工程ごとに工具を変える必要があります。
ATCユニットによって、加工の形状に合わせて自動で工具交換が行われ、連続して加工ができるようになります。
人の手による工具交換が必要なくなることで、常にオペレータが待機する必要がありません。
ユーザを選ばない簡単操作の専用CAM
4ステップで加工プログラムが完成
オプションとして選択可能なMill-Key Pro5040専用CAM「Bob-CAM for Mill-Key Pro」は「データ読み込み」「ストックサイズ・加工原点設定」「材質・形状選択」「シミュレーション・出力」のたった4ステップで加工プログラムを作成することができます。各設定項目に必要な情報を入力・選択するだけでプログラムが完成します。
あらゆる設置環境に適応可能
自由自在なカスタマイズ性

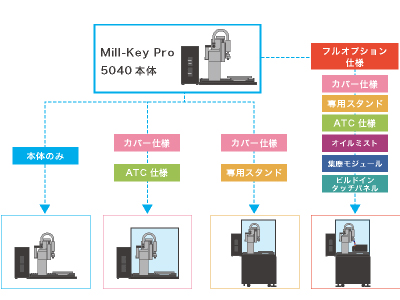

Mill-Key Pro 5040は本体をベースとして、セーフティカバー、ATCユニットなどのオプションを付けていただくことで、自社の環境に合ったマシンにカスタマイズしていただけます。
設置環境や使用用途に合ったマシンを導入することで、より効率的に運用していくことができます。
設置後のレイアウト変更も簡単
Mill-Key Pro 5040は変圧器が付属しており、100Vの電源がある場所であればどこでも使用することができます。
レイアウトの変更などで移動が必要になっても100Vコンセントさえあれば、電気工事などは必要ありません。
また、200Vでの運用も可能であり設置環境に合わせて自由に選択できます。
大径キャスタで移動が簡単
専用スタンドの下部には直径70mmのキャスタが取り付けられています。設置後にマシンの移動が必要になってもリフターなどの運搬器具を使用する必要ありません。
オプション一覧
使用用途に合わせて自由に選択できます。

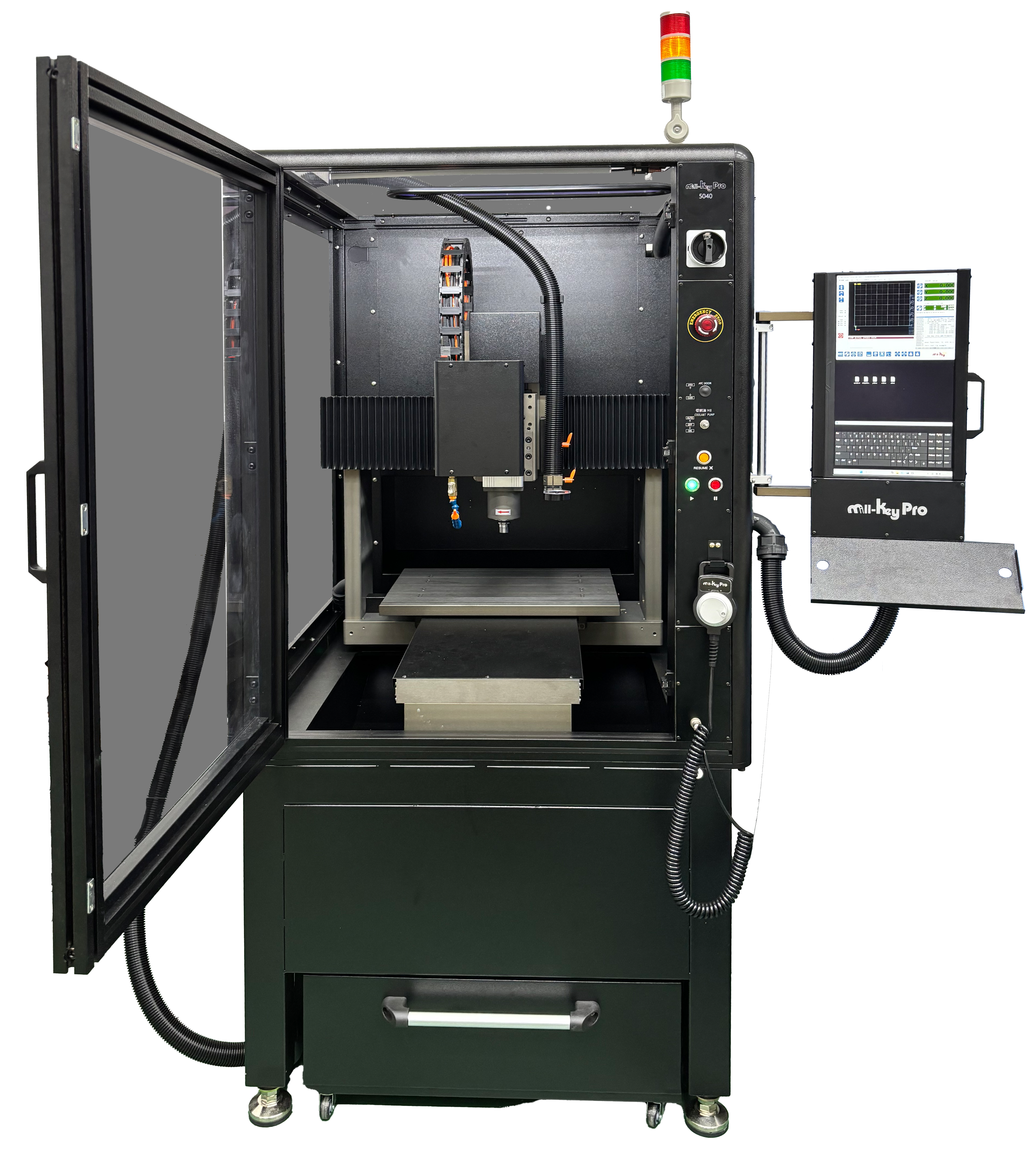

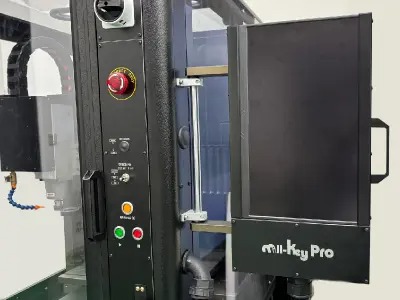

セーフティーカバー
加工時に発生する切粉などの飛散から周囲と作業者を保護します。
またインターロック機能・シグナルタワーが搭載されており、より安全に運用できます。
専用スタンド
鉄フレーム製のMill-Key Pro5040専用のスタンドです。下部にはダストボックス搭載し、切粉を簡単に収集できます。また、側面にはPC用テーブルも搭載しています。
ATCユニット
最大4本の工具をストックしておくことができます。
工具交換にかかる手間を削減し、荒加工から仕上げまで一工程で完結します。
ミストクーラント
ミスト化したクーラント吹き付けることで、優れた冷却性と、潤滑性を実現します。
BobCAM for Mill-Key Pro
専門知識や加工経験のない方でも簡単に加工プログラムを作成していただけるCAMソフトです。
Mill-Key Pro 5040仕様
| 項目 | Mill-Key Pro 5040 | |
| 移動量 | X軸(テーブル左右) mm | 500 |
| Y軸(テーブル前後) mm | 400 | |
| Z軸(主軸頭上下) mm | 155 | |
| 主軸端面からテーブル上面の距離 mm | 100 ~255 | |
| 床面からテーブル上面の距離 mm | 857(専用架台使用時) | |
| テーブル | 作業面の大きさ(長さ×幅) mm | 500×400 |
| 最大積載質量 kg | 20 | |
| T溝寸法(呼び寸法×間隔×数) mm | 6.5×90×5 | |
| 主軸 | 回転速度 min-¹ | 500 ~ 12,000 |
| トルク Nm | 0.64 | |
| テーパ穴 | 7/24 taper | |
| 精度 | 位置決め精度 mm | ±0.05/300(無負荷時) |
| 繰り返し位置決め精度 mm | ±0.02 | |
| 送り速度 | 早送り速度(X・Y)/ (Z) mm/min | 6000 / 3000 |
| 切削送り速度 mm/min | 0 ~ 6,000 / 0~3,000 | |
| 電動機 | 主軸用モータ(連続定格) kW | 0.8 |
| 送り軸用モータ kW | 0.1 | |
| 切粉処理 | 切粉エアブロー:所要空気圧源 MPa | 0.6 |
| 所要原動力 | 電源 V | 単相 100 or 200 |
| 機械の大きさ | 機械高さ mm | 900 |
| 所要床面積(幅×奥行) mm | 870×1400 | |
| 機械質量 kg | 200 | |
| オプション | ・ATCユニット ・専用カバー ・専用スタンド ・オイルミストキット |
|
オプション仕様
| 項目 | ATCユニット |
| ツールシャンク形状 | 20T |
| プルスタッド形状 | 20P 1型 |
| 工具収納本数 | 4 |
| 工具最大径 | φ13mm |
| 工具最大長さ | 120mm |
| 工具最大質量 | 280g |
| 工具選択方式 | ダイレクトチェンジ式 固定番地指定 |
| 項目 | セーフティーカバー |
| 外径寸法 | 950×1292×1140 |
| 重量 | 150Kg |
| パッケージ内容 | 専用カバー/インターロック/非常停止ボタン/シグナルタワー(R/Y/G) |
| 項目 | 専用スタンド |
| 外径寸法 | 873×1030×698 |
| 重量 | 180Kg |
| パッケージ内容 | 専用スタンド/ダストボックス |
