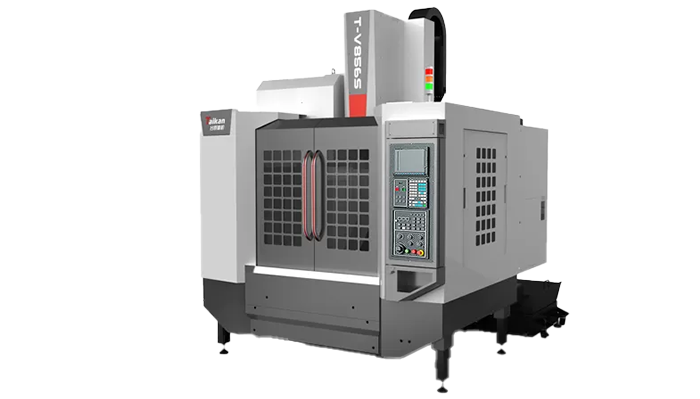

コストパフォーマンスに優れたマシニングセンタ
累計11万台の出荷実績を誇る「TAIKAN」のCNCマシンの中でも、最も多く導入されているT-VSシリーズは「スタンダード」を追求した 高速・高効率加工を実現する立型マシニングセンタです。高剛性を実現する構造設計、全軸にローラーリニアガイドを備えるなど、随所に正確な加工を長期にわたり実現するためのこだわりを実装しながら低コストで導入できる一台です。導入コストを抑えながら、生産効率を向上させるマシニングセンタ Taikan T-VSシリーズです。
サポート体制に関して
安心のサポート体制
メンテナンスサポート体制を整えいるため、T-VSシリーズを安心して運用して頂けます。据え付け作業・レベル出し・出荷時校正表に基づく精度検査といった、導入時の現場作業から日中業務における万一のマシントラブルの際にも、当社エンジニア・専任スタッフが対応可能です。当社エンジニアによる迅速な対応のため訪問サポートを行っており、さらに指定エリアではスピード訪問を実施しております。遠隔サポートも行っているため、スピード訪問の指定エリア外で緊急の対応が必要なユーザーにもご安心して運用できるよう対応しております。

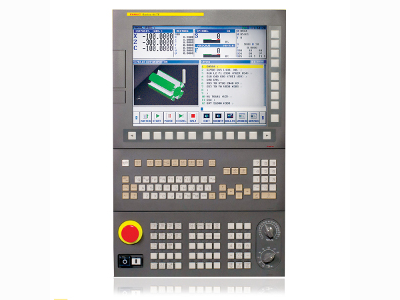

FANUC 0iMF Plusを採用
高い信頼性、安心サポートのFANUC 0iMFを搭載しており、T-VSシリーズ出荷時に国内FANACへのユーザー登録手続き当社にて致します。導入後の2年間保証とサポート対応は国内FANUCエンジニアと連携し、トラブル解消まで迅速にサポート致します。
万が一のトラブルでも…

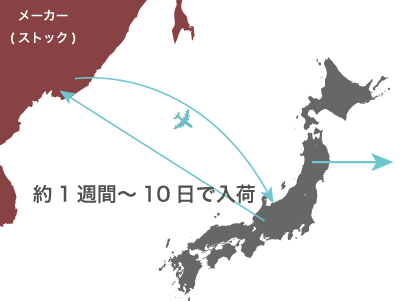

軽微なトラブル・エラー解消などは、お電話一本で機械の状況やエラーコードなどから解消方法をご案内可能です。当社エンジニアによる迅速な訪問対応や遠隔サポートなど行っております。万が一、部品交換が必要な場合でも交換部品をストックしており、在庫のない部品でも約10日ほどで入荷されます。その後は当社エンジニアによる交換・メンテナンスにより万全の体制でサポートいたします。T-VSシリーズを熟知したエンジニアによるスピード対応を実施します。利益に直結する生産のための機械だからこそ、迅速な対応とサポートで安心して運用して頂ける体制を整えています。

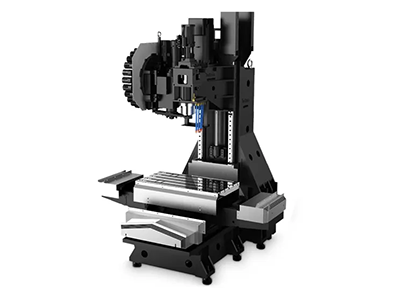

■高速加工を支える構造設計
主軸台をしっかりと支え、高い剛性を発揮しつつ広い加工範囲を実現するC字型構造を採用した基本フレームは樹脂砂型鋳造による高強度鋳鉄材料により高い剛性と安定性を確保しています。ベース支柱には大スパンクリングボーン構造を持つA字型支柱を採用し、振動や変形を抑え、長期にわたって精度を維持します。

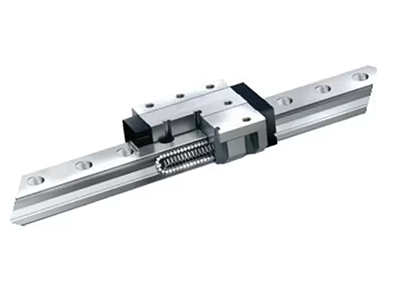

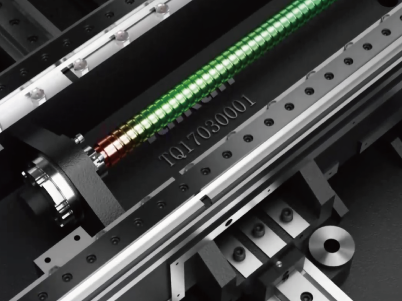

■すべての軸にローラーリニアガイドを搭載

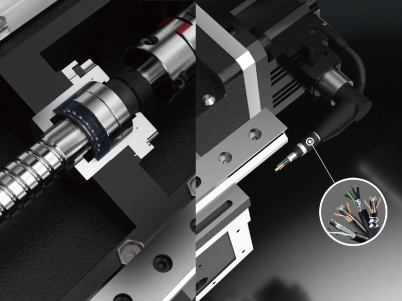

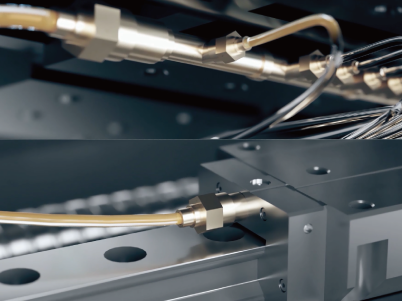

X軸・Y軸・Z軸すべての動作軸にC3クラスのボールねじとローラーリニアガイドを装備しています。また、密封型ベアリングを採用し、長期にわたって安定した精度を提供します。さらに、プリテンション構造を採用することで、熱変位による寸法変化を抑えます。高剛性・低摩擦・低騒音そして、長寿命化をあわせ持つ駆動系ユニットで正確な動作を確実に実行します。

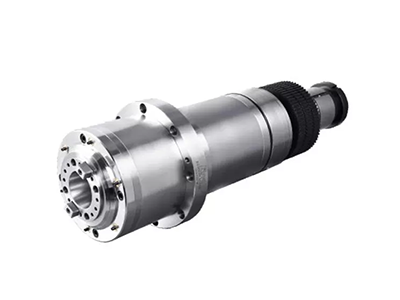

■直結型BT40スピンドル
主軸スピンドルにはBT40,12000 /minの直結ストレートカップリングを採用しています。スピンドルヘッドボディ内にベルトやギアが無いため、動力伝導のロスが少なく高精度な回転、運動を実現します。また、スピンドルの前 なエアカーテン機能を備えたラピリンス設計を採用し、クーラントカースピンドルペアリングに入り込むのを防ぎます。

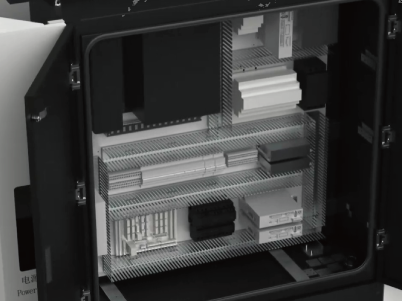

■基部には信頼の日本製/ドイツ製パーツを採用
継続的に安定した正確な動作を実現するために各ユニットの基部には日本製やドイツ製の信頼性の高いパーツを採用しています。ペアリングにはNSK ・ドイツ・SCHAEFFLER(TAG)製を採用。電装系にはドイツ SCHNEIDER製、エア関連ユニットにはSMCを採用するなど、各部に耐久性と安心のこだわりが込められています。

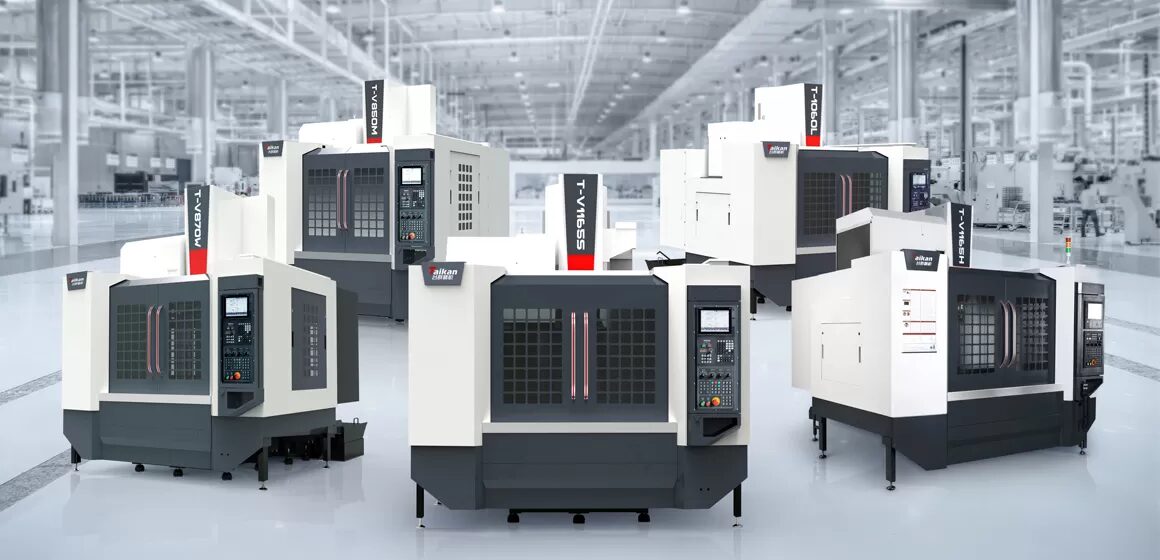

【優れた性能とコストパフォーマンスで、累計出荷台数11万台を突破】
2005年の設立以来「優れた性能とコストパフォーマンスを備えたインテリジェント製造ソリューションを提供する」という理念の下、成長を続けてきた「TAIKAN INTELLIGENT EQUIPMENT Co LTD」。生産性と効率性をさらに向上させるため4ヶ所４８万平方メートルを超える近代的製造拠点を有し、年間３万代の工作機械を生産できるまでに成長しました。
約２０年にわたる経験と実績はドリリングフライス加工機累計１１万台を超える出荷台数が物語っています。
機械仕様 T-VS series
| 項目 | 単位 | T-V856S | T-V1055S | T-V1165S | T-V1270S | T-V1375S | T-V1475S | T-V1585S | T-V1685S |
|---|---|---|---|---|---|---|---|---|---|
| 動作範囲 | X軸動作範囲 (mm) | 800 | 1,000 | 1,100 | 1,200 | 1,350 | 1,400 | 1,550 | 1,650 |
| Y軸動作範囲 (mm) | 550 | 550 | 650 | 700 | 750 | 750 | 850 | 850 | |
| Z軸動作範囲 (mm) | 600 | 600 | 600 | 700 | 750 | 750 | 850 | 850 | |
| テーブル上面から主軸端面 (mm) | 125～725 | 100～700 | 125～725 | 100～800 | 120～870 | 120～870 | 120～970 | 120～970 | |
| コラムガイド面からスピンドル中心までの距離 (mm) | 590 | 590 | 707 | 757 | 826 | 826 | 921 | 921 | |
| テーブル | テーブルサイズ (mm) | 1,000 × 500 | 1,100 × 500 | 1,200 × 600 | 1,300 × 650 | 1,500 × 750 | 1,500 × 750 | 1,700 × 850 | 1,700 × 850 |
| 積載許容重量 (Kg) | 500 | 500 | 800 | 800 | 1,300 | 1,400 | 1,500 | 1,600 | |
| T溝 (mm) | 5 - 18 × 100 | 5 - 18 × 100 | 5 - 18 × 100 | 5 - 18 × 125 | 5 - 18 × 150 | 5 - 18 × 150 | 5 - 18 × 125 + 2 - 18 × 100 | 5 - 18 × 125 + 2 - 18 × 100 | |
| 主軸 | 主軸用電動機 (kw) | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 11/15 | 11/15 |
| 主軸トルク (N.m) | 35.8/95.5 | 35.8/95.5 | 35.8/95.5 | 35.8/95.5 | 52.5/118 | 52.5/118 | 52.5/118 | 52.5/118 | |
| 最大回転数 (min-1) | 50～12,000 (直結) | 50～12,000 (直結) | 50～12,000 (直結) | 50～12,000 (直結) | 50～6,000 (ベルト) | 50～12,000 (直結) | 50～12,000 (直結) | 50～12,000 (直結) | |
| スピンドル径 (mm) | φ150 | φ150 | φ150 | φ150 | φ190 | φ150 | φ150 | φ150 | |
| 主軸テーパ | BT40 | BT40 | BT40 | BT40 | BT50 | BT40 | BT40 | BT40 | |
| プルスタッド形式 | P40T-I (MAS403) | P40T-I (MAS403) | P40T-I (MAS403) | P40T-I (MAS403) | P50T-I (MAS403) | P40T-I (MAS403) | P40T-I (MAS403) | P40T-I (MAS403) | |
| ガイド形式 | X軸 | 2-35 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller |
| Y軸 | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 4-45 Roller | 4-45 Roller | 4-45 Roller | 4-45 Roller | |
| Z軸 | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-45 Roller | 2-55 Roller | 2-55 Roller | 2-55 Roller | 2-55 Roller | |
| 駆動系 | ボールねじ (mm) | 40×16/40×16/40×16 | 40×12/40×12/40×12 | 50×12/50×12/50×10 | 50×12/50×12/50×10 | 50×12/50×12/50×12 | 50×12/50×12/50×12 | ||
| 送り軸サーボ電動機 (kw) | 1.8/3.0/3.0 | 3.6/3.6/3.6 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | |||
| 速度 | 切削送り速度 (mm/min) | 1～10,000 | 1～10,000 | 1～10,000 | 1～10,000 | 1～10,000 | 1～10,000 | 1～10,000 | 1～10,000 |
| 早送り速度 (m/min) | 48/48/48 | 48/48/48 | 36/36/36 | 36/36/30 | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/20 | |
| 精度 | 位置決め精度 (mm) | 0.008 | 0.008 | 0.010 | 0.010 | 0.015 | 0.015 | 0.015 | 0.015 |
| 繰返し位置決め精度 (mm) | 0.005 | 0.005 | 0.007 | 0.007 | 0.008 | 0.008 | 0.008 | 0.008 | |
| 工具交換装置 | 工具収納本数 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| 工具最大重量 (kg) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| 工具最大長さ (mm) | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 工具最大径 (mm) | φ75 | φ75 | φ75 | φ75 | φ75 | φ75 | φ75 | φ75 | |
| 工具最大径 (隣接工具無し時) | φ150 | φ150 | φ150 | φ150 | φ105 | φ105 | φ105 | φ105 | |
| その他 | 空気圧源 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 | 0.6～0.8 / ≧280 |
| 電源 (kVA) | 20 | 20 | 20 | 25 | 35 | 35 | 35 | 35 | |
| クーラントタンク (L) | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 | |
| 本体サイズ | 外形寸法 (mm) | 2240×3121×3026 | 2500×3150×3032 | 2700×3494×2970 | 3000×3500×3100 | 5050×3680×3440 | 5050×3680×3440 | 5240×4054×3662 | 5240×4054×3662 |
| 重量 (kg) | 4600 | 4700 | 6100 | 6250 | 10500 | 10700 | 11700 | 11900 | |
| 制御装置 | 制御装置 | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) | FANAC 0i-MF(3B) |
| Z軸カウンターウェイト | 窒素バランス | 窒素バランス | 窒素バランス | 窒素バランス |
標準仕様/オプション仕様
| 項目 | T-V856S | T-V1055S | T-V1165S | T-V1270S | T-V1375S | T-V1475S | T-V1585S | T-V1685S |
|---|---|---|---|---|---|---|---|---|
| BT50 ベルトドライブ 6,000回転 | × | × | × | ● | ● | ● | ● | ● |
| BT40 ベルトドライブ 8,000回転 | ○ | ○ | ○ | × | × | × | × | × |
| BT40 ベルトドライブ 10,000回転 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| BT40 直結ドライブ 12,000回転 | ● | ● | ● | ● | ● | ● | ● | ● |
| BT40 モータ内蔵スピンドル 15,000回転 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| HSK-A63 モータ内蔵スピンドル 18,000回転 | ● | ● | ● | ● | ● | ● | ● | ● |
| センタースルークーラント (2MPm/3MPa) | ● | ● | ● | ● | ● | ● | ● | ● |
| 三菱 M80VB | ● | ● | ● | ● | ○ | ○ | ○ | ○ |
| FANUC 0i-MF (3B) | ○ | ○ | ○ | ○ | ● | ● | ● | ● |
| Siemens 828D | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Huazhong Numerical Control S | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 付加刃具倉庫数 1塔 | ● | ● | ● | ● | ● | ● | ● | ● |
| ローラリニアガイドレール | ● | ● | ● | ● | ● | ● | ● | ● |

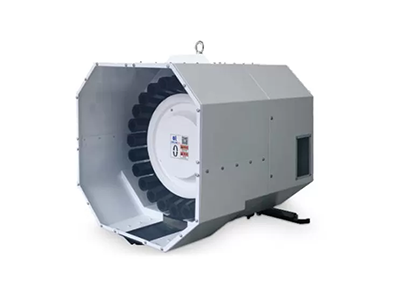

| 24T ディスクタイプツールマガジン | ● | ● | ● | ● | ● | ● | ● | ● |
| 30T ディスクタイプツールマガジン | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| チェーン式鉄屑チップコンベア | ● | ● | ● | ● | ● | ● | ● | ● |
| ツールセッター | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| オイルスキマー | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| スピンドル冷却 | ● | ● | ● | ● | ● | ● | ● | ● |
|
●=標準 ○=オプション ×=不可 |
||||||||
