「採算性」を最優先する低価格マシニングセンタ

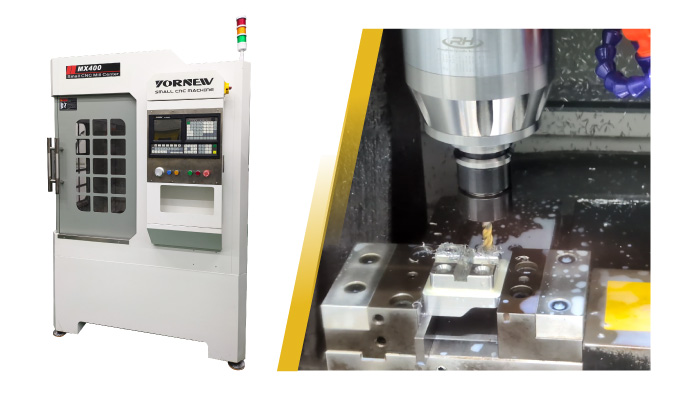

Yornew MX400は、採算性を最優先に設計された低価格マシニングセンタです。
加工性能に妥協することなく、圧倒的低価格を実現。基本機能を的確に押さえ、必要十分な性能に最適化することで、製造コストを抑えながら安定した利益を生み出す一台となっています。
また、長期間にわたって安定稼働する高い信頼性を備えており、多品種少量の部品加工や試作、自動車向けアルミ部品の小ロット生産など、採算性が常に求められる現場で大きな力を発揮します。
オペレータに優しいこだわり設計
省スペース＆角配置の両開きドアでアクセス快適

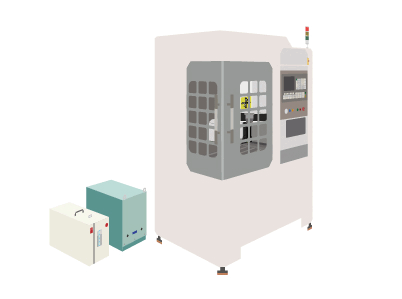

所要面積1420×1400mmのスリム設計に加え、3軸機としては珍しいコーナータイプの両開きドアを採用しています。
広い開口部を確保しており、正面・側面・斜め方向からのアクセスが可能です。ワーク・治具の出し入れや工具の確認がしやすく、作業効率と安全性を同時に向上させます。
手前配置テーブルで段取り性向上

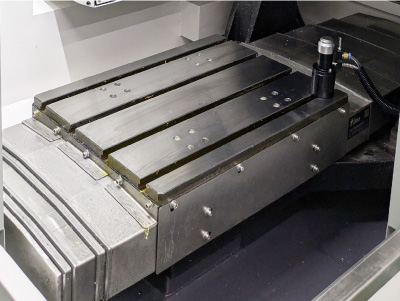

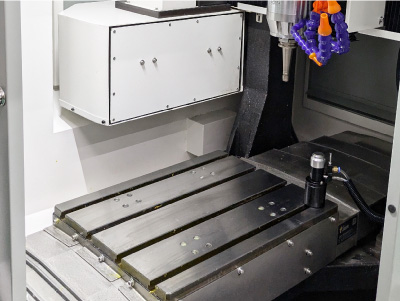

作業テーブルは手の届きやすい手前側に配置されています。もっとも作業のしやすい腰あたりのテーブル高さとなっており、ワークや治具に重量が有る場合や、設置を二人がかりで行う場合でもスムーズに着脱を行うことが可能です。
オペレータが比較的小柄な方であっても無理な姿勢をとる必要性が低く、段取り時の小さな負担の積み重ねを回避できることで、稼働率を向上します。多品種少量生産や試作加工など段取り替えの多い加工においても効率よく作業できます。
最適高さで作業性抜群

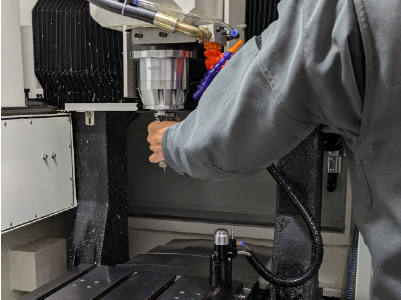

主軸や自動工具装置（ATC）はオペレータの正面付近の高さに設置されています。重さのあるツールマガジンを上方向に持ち上げるような動作は不要で、安全・スムーズに装着することが可能です。
加工部も正面・側面から確認しやすく、試作や微調整作業といった細かな作業もストレスなく行えます。高い作業性が、確実でスピーディーな加工を支えます。
確実に作業を進めるための“基本機能”を完備
1,200kgの重量ベースで実現する、高剛性・高精度加工

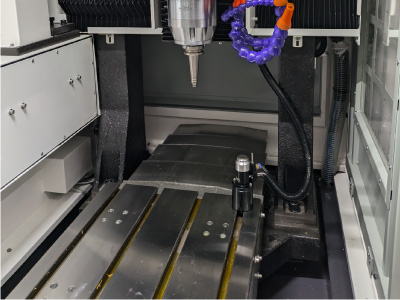

MX400は、広い加工範囲と重切削に耐える高剛性の門型（ガントリー型）構造を採用しています。左右から主軸を支えるため剛性が高く、たわみが少ないのが特徴です。
ベース部分は1,200kgの重量を有しており、小型マシニングセンタでありながら大型機に匹敵する剛性を実現しています。これにより、切削時の振動やびびりを抑制し、寸法精度や加工再現性、面粗度を向上させています。また、アルミや樹脂などの軽切削では高速・高送り加工が可能で、切削抵抗の大きいステンレスや鋼材でも安定した加工を実現します。
汎用性と剛性を両立するBT30テーパ主軸搭載
主軸スピンドルにはBT30を採用しています。サーボモータとストレートに直結するカップリング構造で、動力の伝達ロスが少なく、高精度な回転運動を実現します。高トルク仕様の6,000min-1と高速回転仕様の24,000min-1の2種類をラインアップしています。
また、エアパージ機能により主軸内部にエアを連続的に流し込むことで、クーラントや粉じんなどの異物がシール部分から内部に侵入するのを防ぎます。
駆動系全軸にサーボモータ搭載

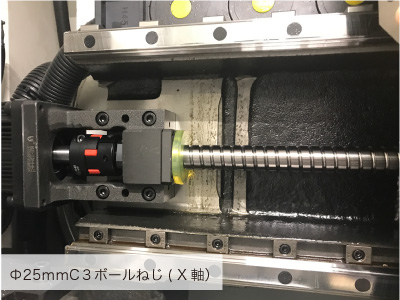

X軸・Y軸・Z軸すべての動作軸をサーボモータで駆動しており、高速かつ滑らかな動作を実現しています。さらに、C3クラスの精密ボールねじとPグレード（精密級）のリニアガイドレールを組み合わせることで、滑らかな運動性能を発揮し高精度な位置決めと安定した加工精度を確保しています。
位置や速度を精密にフィードバック制御するため、量産時のバラツキを低減し、プログラム制御による固定サイクル加工、リジットタップ加工などに柔軟に対応することが可能です。
ATC装置（8本）を標準搭載
自動工具交換装置（ATC）は8本ツールマガジンを標準搭載。幅広いツールに対応し、多工程加工もスムーズに実行することができます。
工具を回転させながら次の工具をセットするタレット式で、交換時間が短く、加工中断を最小化します。工具交換は工具を直接掴むダイレクトキャッチ方式となっており、複数工具を短時間で交換可能なため、多品種少量生産や試作加工に向いています。加工時は工具は収納され、ツールホルダに切子が付着しない仕組みとなっています。
コンパクトながら広いストローク
動作範囲はＸ400ｍｍ×Ｙ500ｍｍ×Ｚ200ｍｍで小～中規模ワークに特化しています。
少量多品種生産や試作品製造など多様なニーズにも柔軟に対応できます。
主軸端面～テーブル上面までの距離は最上端：約370ｍｍ、最下端：約183ｍｍ程度です。
ＩＳＯ・Ｇコード準拠ですぐ使える

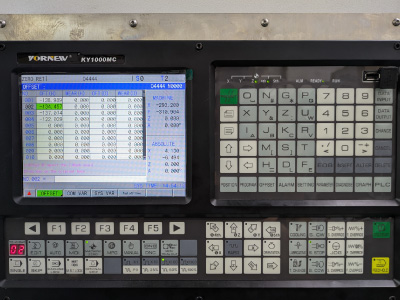

オリジナルの制御システムはISO基準に準拠しており、一般的なコードに加え、各種固定サイクルコードおよびマクロプログラムの呼び出しが可能です。視認しやすいアイコン表示の操作パネルで操作することができます。
様々な金属加工に対応

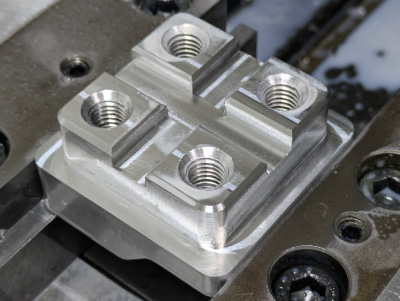

アルミなどの軽金属から鉄などの重切削までできます。ドリル穴ではアルミ：12ｍｍ、鋼鉄：10ｍｍが可能です。
クーラント（オイルパン：最大容量50L ）が標準装備で、高速切削に対応、加工精度を長時間維持することができます。
万全のサポート体制
当社エンジニアによるサポートを実施
YORNEWシリーズを安心して運用頂けるよう、メンテナンス・サポート体制を整えています。
据え付け作業・レベル出し・出荷時校正表に基づく精度検査など、導入時から当社エンジニア・専任スタッフが丁寧に対応。運用中に万が一トラブルが発生した際も、迅速な訪問サポートや指定エリアでのスピード訪問に加え、遠隔サポートにも対応しています。これにより、導入から日常運用まで安心してお任せいただけます。
万が一のトラブルでも…
軽微なトラブル・エラーにつきましては、お電話で機械の状況やエラーコードを確認し、その場で解消方法をご案内いたします。お電話での解決が難しい場合には、当社エンジニアによる迅速な訪問にて対応いたします。

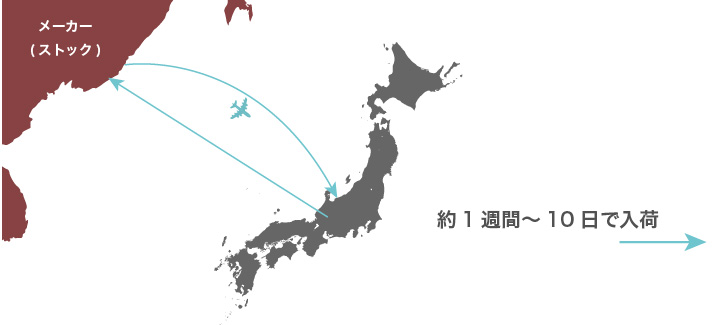

万が一、部品交換が必要な場合もストック交換部品からの対応で、約10日ほどで入荷。その後は、YORNEWシリーズを熟知した当社エンジニアが交換・メンテナンスを行い、万全の体制でサポートいたします。利益に直結する生産のための機械だからこそ、迅速な対応とサポートで安心して運用して頂ける体制を整えています。
機械仕様 YORNEW MX400
| 機械仕様 | YORNEW MX400 | ||
|---|---|---|---|
| 移動量 | X軸 | 400mm | |
| Y軸 | 500mm | ||
| Z軸 | 200mm | ||
| テーブル | 作業面の大きさ(長さ×幅) | 400×500mm | |
| 最大積載質量 | 200kg | ||
| Ｔ溝寸法(呼び寸法×間隔×数) | 16mm×105mm×4 | ||
| 主軸 | 回転速度 | 6000min⁻¹ | 24000min⁻¹ |
| 出力 | 3kW | 4.5kW | |
| ツールシャンク形状 | BT30 | ||
| 精度 | 位置決め精度 | ±0.02mm | |
| 繰り返し位置決め精度 | ±0.01mm | ||
| 送り速度 | 早送り速度(X・Y) | 35,000mm/min | |
| 早送り速度(Z) | 25,000mm/min | ||
| 切削送り速度(X・Y・Z) | 10,000mm/min | ||
| 電動機 | |||
| X軸・Y軸・Z軸用モータ | 1.2Kw AC Servo | ||
| 切粉処理 | 切削油：クーラント用モータ/タンク容量 | 約50L | |
| 所要原動力 | 電源(V) | 3相 200V | |
| 機械の大きさ | 機械高さ | 2,260mm | |
| 所要床面積(幅×奥行) | 1,420mm×1,400mm | ||
| 機械質量＜正味重量/総重量＞ | 2,000kg/2,100kg | ||
| 工具交換装置 | 工具収納本数 | 8 | |
