樹脂・木工などの切り抜き・彫刻に対応する試作向けCNCルーター

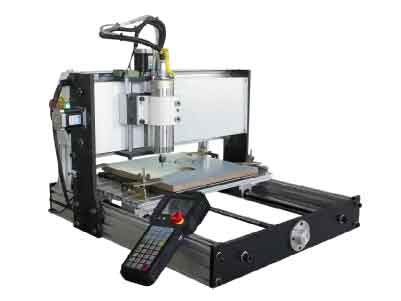

卓上の筐体に、本格的な加工性能を搭載したCNCルーター「AM4036」。
QUICK CNC社が手がける本機は、設計変更を繰り返す試作工程や、多品種小ロット対応の現場などにおいて、高い柔軟性を発揮します。
冷却性能と精密制御で長時間加工や品質を安定化
安定性と制御性に優れた駆動システム

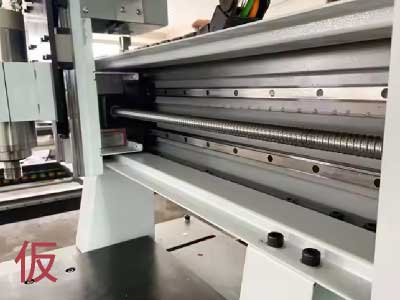

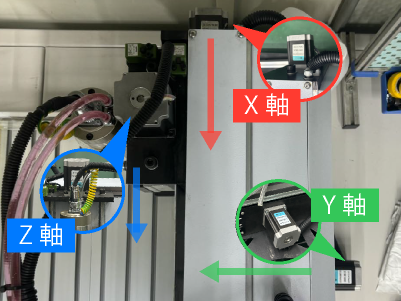

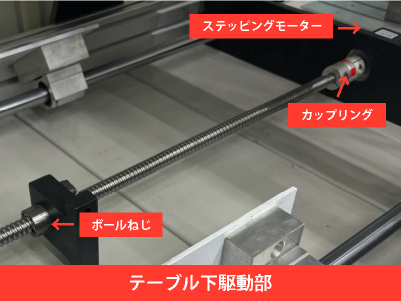

X・Y・Z軸すべてに、正確な角度制御が可能なステッピングモーターと、切削反力に強いボールねじを採用。軸方向のたわみや加工中のブレを抑え、繰り返し位置決めの安定性と高い構造剛性を実現します。ボールねじは台形ねじに比べて伝達効率が高く、バックラッシも少ないため、高精度な加工が可能です。これらの組み合わせにより、加工精度・剛性・安定性を兼ね備えた、高品質な仕上がりを効率よく提供します。

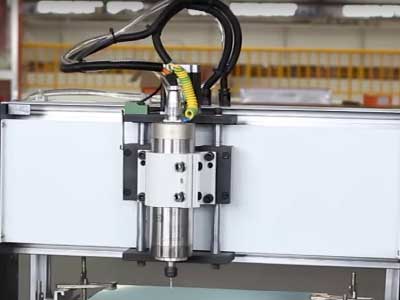

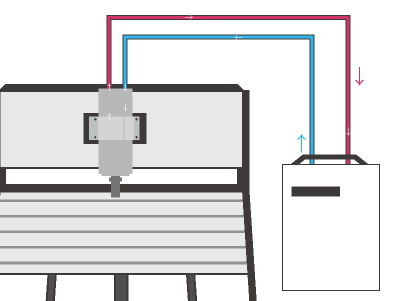

冷却効果で主軸の熱変位を抑制

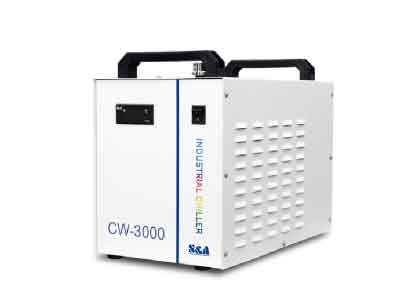

AM4036は、水冷式スピンドルを採用しています。スピンドル内に冷却水を循環させることで、回転時の発熱を効率良く抑制し、主軸の熱変位を軽減。長時間の連続加工でも安定した精度と性能を維持します。また、温度上昇を抑えることで内部部品の劣化を防ぎ、スピンドル寿命の延長にも貢献。加えて、熱由来の振動も抑えられるため、仕上がり面の精度向上にも寄与します。
A3加工範囲とZ軸設計で厚物から薄板まで多素材加工に対応

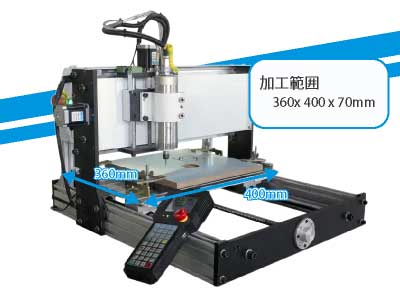

A3相当の広い加工範囲
400x300mmの広い加工エリアを確保しており、板状材料からの切り出しや、パーツの複数個取りなど、スペースを活かした加工が行えます。
高回転スピンドル×高速送り

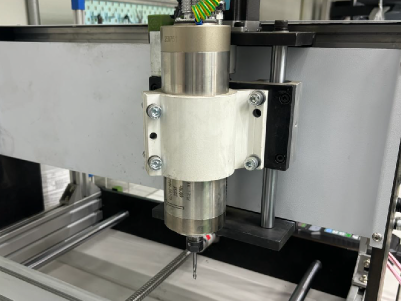

2.2kWの高出力スピンドルは6,000〜24,000min⁻¹の広い回転域に対応し、木材や樹脂など多様な素材を最適条件で加工可能です。さらに、最大5,000mm/minの高速送りによって、加工サイクルを大幅に短縮。立体彫刻やバリ取りといった精密加工から、短納期が求められる試作や多品種・小ロット生産まで、幅広いニーズに応えます。

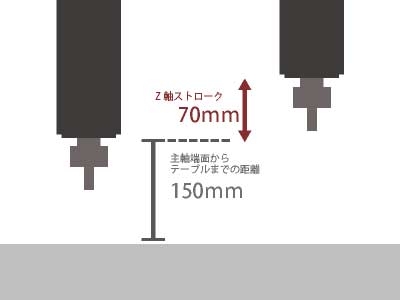

工具やワークに柔軟対応できるZ軸設計
主軸端面からテーブルまでの距離は150mm、Z軸ストロークは70mmを確保。
高さのあるワークや治具の使用、長めの工具による深掘り加工にも対応できる設計です。これにより、切削・彫刻・穴あけなど、多様な加工スタイルや工程に柔軟に対応し、安定した加工を実現します。
ワークを固定できるTスロットテーブル
テーブルの表面にT字型の溝が加工されているTスロットテーブルを採用しています。
溝に沿った任意の位置に、クランプでワークを固定することができるため、切削時の振動やクーラントによるズレを心配する必要はありません。
また、標準でクランプが付属しているため、すぐにご利用いただけます。
操作も設置もスマートに

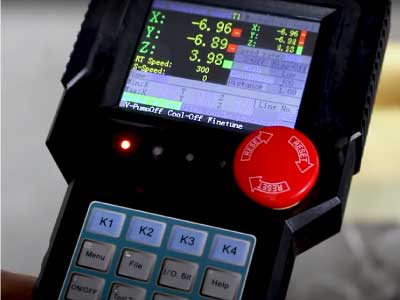

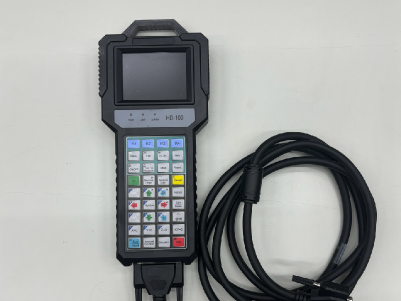

ハンドヘルドコントローラを標準搭載

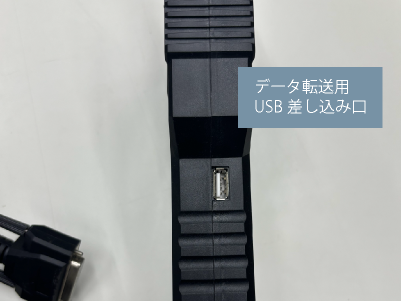

XINGDUOWEI製コントローラ「HD100」を標準搭載しています。パネル型ではなく、手のひらに収まるハンドヘルド型のため、手元だけで操作することが可能です。また、USBから直接Gコードの読み取りができるため、パソコンに接続する必要がなく、スタンドアロン加工が実現します。

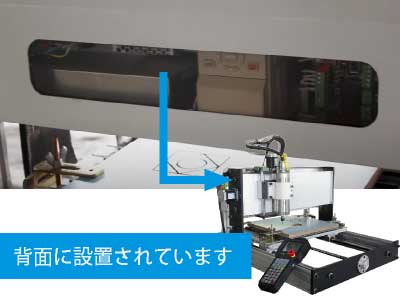

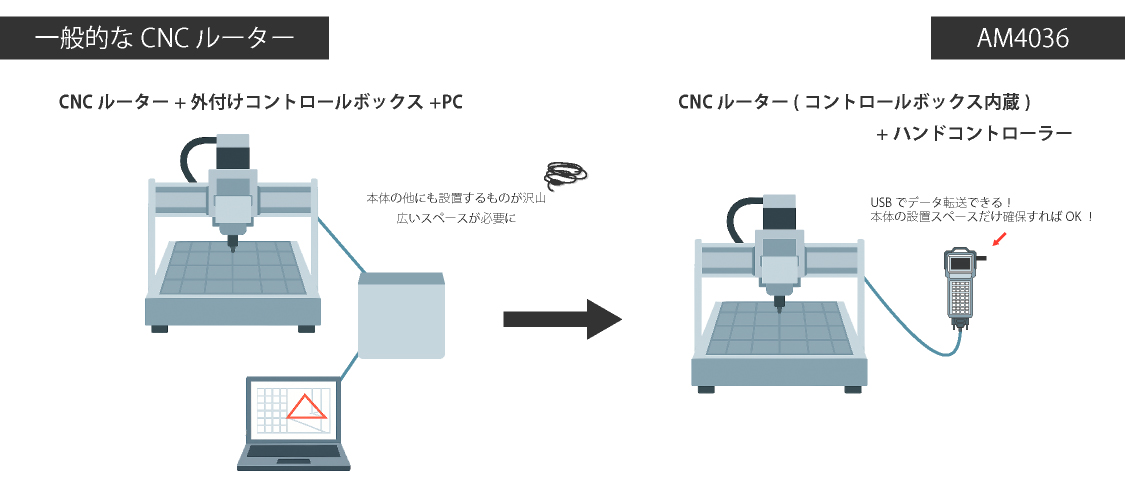

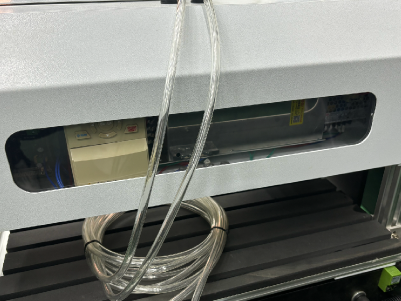

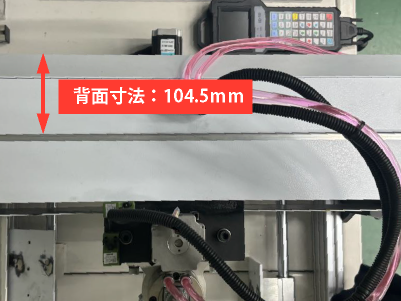

筐体一体型のコントロールボックス
従来外付けされていることが多いコントロールボックスは、機械の裏側に設置されています。筐体と一体型のため、本体以外に設置スペースを余分に取らず、限られたスペースでも導入しやすい設計になっています。
オプション
加工内容や用途に合わせて、オプションを付けることができます。
必要な分だけ追加することで、より快適な加工環境の構築が可能です。

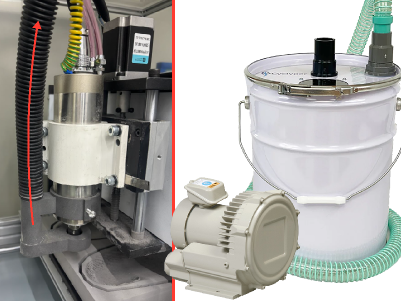

01オイルミストクーラント
01
切削加工時に冷却水を微細なミスト状で噴霧し、潤滑と冷却を同時に行うことができます。発生する熱を効率よく吸収することで、加工精度の安定や工具寿命の延長、仕上げ面の品質向上に貢献。特にアルミなど非鉄金属の加工に適しており、発熱を抑えながら高精度・高品質な切削が可能になります。

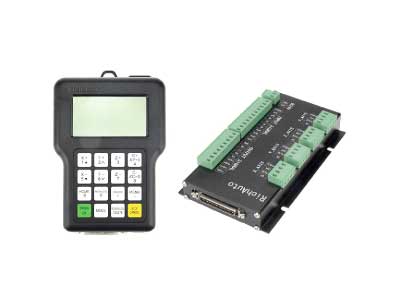

02制御機のアップグレード
02
標準搭載のハンドヘルドコントローラ「HD100」を「Rich Auto製 DSP A11」に変更可能です。ドライブとスピンドルのエラーアラームサポート、停電保護機能やブレークポイント処理機能などを備えており、予期せぬ中断などに対する安全策が施されています。
03ベース付きカバー/セーフティロック付
03
作業時の安全性や清掃・保守性を高めるカバーを装備可能です。加工中の切粉飛散や機械への接触を防ぐことで、作業者の安全を確保します。また、切粉の拡散を抑えることで周辺環境の清掃負担を軽減し、機械内部への侵入も防げるため、メンテナンス性も向上します。

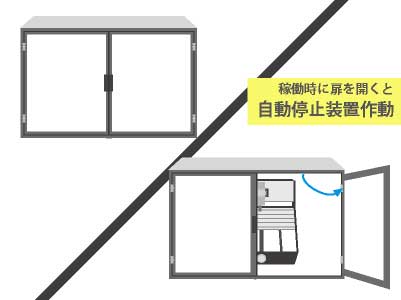

セーフティロック付き仕様も選択可能で、カバー開閉時にはスピンドルが自動停止する安全機構を備えています。
AM4036スペック表
| AM4038 | |||
| テーブルサイズ | 400×360mm | ||
| 主軸端面からテーブルまでの距離 | 150mm | ||

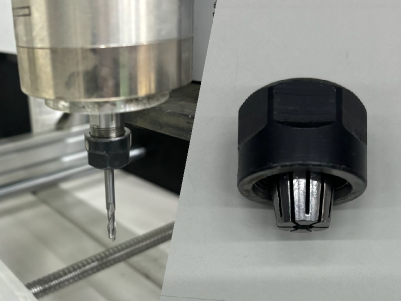

| スピンドル | ツールチャック形式 | コレットチャック(ER11) | |
| 回転数 | 6,000～24,000min-¹ | ||
| モータ出力 | 800W | ||
| 送り機構 | 案内形式 | 丸軸ガイド | |
| ボールねじ | 全軸ボールねじ３本 | ||
| ストローク | 400×360×70mm | ||
| 駆動方式 | ステッピングモータ（分解能：20μm） | ||
| 最大送り速度 | 5,000mm/min | ||
| 本体仕様 | 本体寸法 | 822×747×518mm | |
| 本体重量 | 100kg | ||
| 電源 | AC220V/50-60Hz ※ | ||
| 消費電力 | 3600W | ||
| 制御装置 | システム | XINGDUOWEI製 | |
| 対応プログラム | Gコード | ||

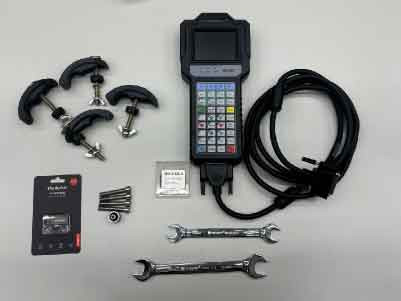

| 付属品 | 工具箱 | ||
●ミストクーラントやカバーなどのオプションを付与することも可能です。詳細はお問合わせください。

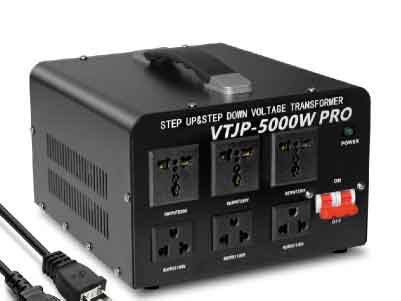

※100Vの環境で使用する場合、変圧器を導入する必要があります
