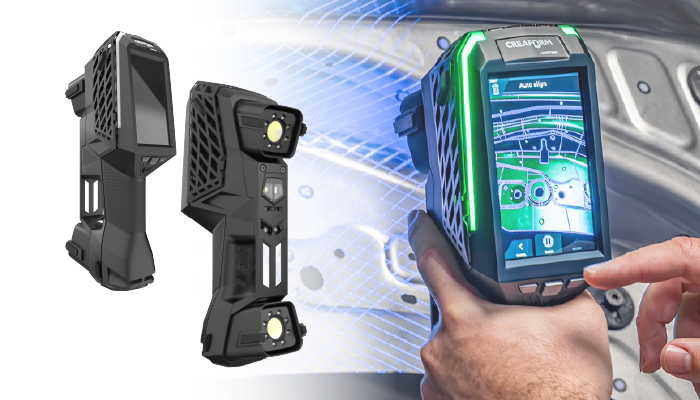

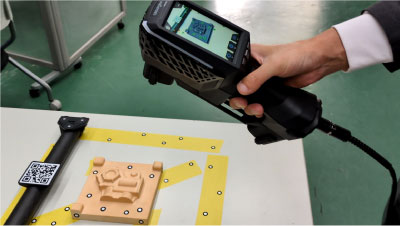

検査用途にも活用できる測定グレードのハンディスキャナ

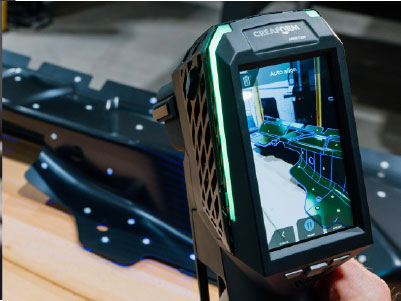

スキャナ本体に4.3インチタッチスクリーンを搭載することで作業効率を向上、そして使いやすい設計になりました。さらに、計測精度をより向上させるよう検査に特化したモデルと

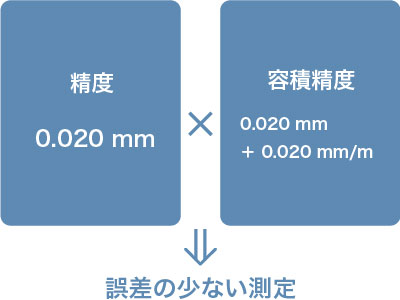

なっており、46本の青色レーザを搭載することで0.020mmの精度と0.020mm+0.015mm/mの容積精度を実現しています。
HandySCAN 3D | EVO Series詳細はこちら
HandySCAN 3D|EVO スペック表
| 機械仕様 | HandySCAN EVO|Elite |
|---|---|
| 正確さ（精度）(1) | 0.020 mm 0.015 mm (1) |
| 容積精度(対象物のサイズに基づく)(2) | 0.020 mm + 0.020 mm/m 0.020 mm + 0.015 mm/m (2) 0.015 mm + 0.015 mm/m (1)(2) |
| 形状エラー (球面) | 0.030 mm |
| 形状エラー (平面) | 0.050 mm |

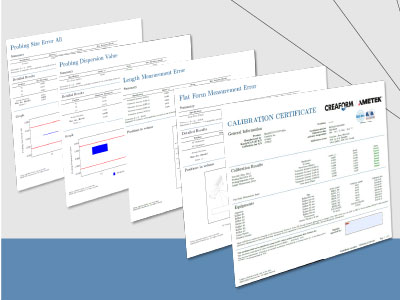

| アクセプタントテスト (認証規格)(3) | ISO 10360に基づく |
| 測定能力（作動距離0.3 m)（1 フィート） | ピン：0.750 mm 穴：1.250 mm 段差：0.025 mm 壁：0.500 mm |
| 測定解像度 | 0.025 mm |
| メッシュ解像度 | 0.100 mm |
| 測定速度 | 2,800,000 測定値/秒 |

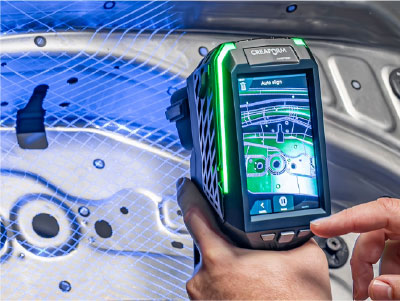

| 光源 (4) | 46本のブルーレーザーライン（+追加ライン1本）+レーザーポインター |

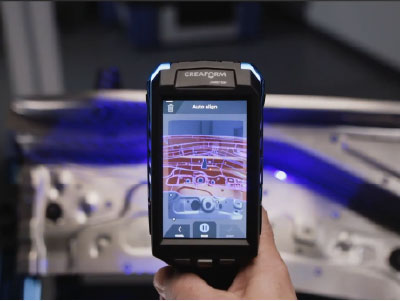

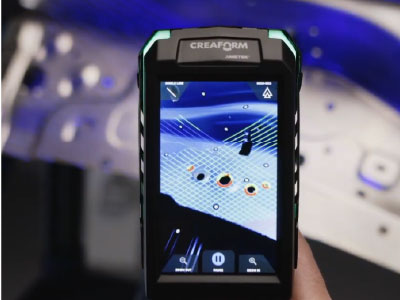

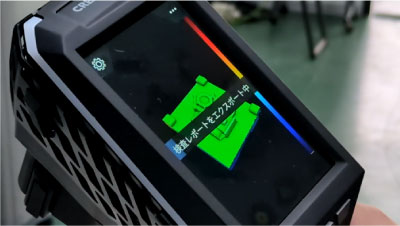

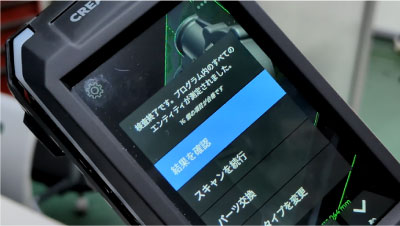

| スキャナー制御 | 4.3インチのタッチスクリーン表示およびボタン |

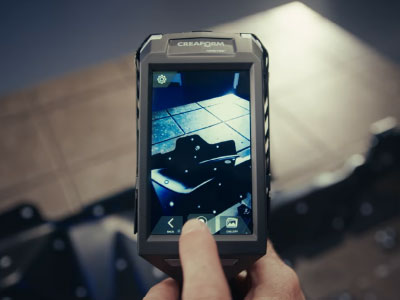

| フォトカメラ | 12 MP、AR対応 |

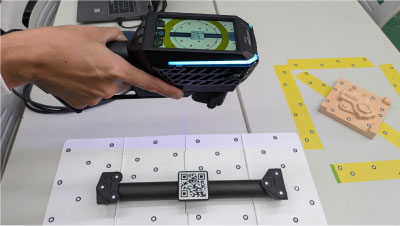

| リアルタイムキャリブレーション（REAL-TIME CALIBRATION）機能 | 搭載 |
| 自動位置合わせおよび自動クリーンアップ機能 | 搭載 |
| 測定範囲 | 200~750 mm |
| 被写界深度 | 550 mm |
| 測定対象物サイズ範囲 (推奨) | 0.05~4 m |
| 出力形式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| 互換性のあるソフトウェア | 3D Systems（Geomagic®ソリューション）、InnovMetric Software（PolyWorks）、Dassault（CATIA V5およびSOLIDWORKS）、Metrologic Group (Metrolog X4) 、New River Kinematics (Spatial Analyzer) 、Verisurf 、PTC（Creo）、Siemens（NXおよびSolid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）(5) |
| 重量 | 1.04 kg |
| 寸法 (長さx幅x高さ) |
86 x 121 x 285 mm |
| 接続規格 | 1 X USB 3.0 |
| 動作温度範囲 | 5~40 °C |
| 動作湿度範囲 （結露なし） |
10~90% |
| 認定資格 | EC規格に適合(Electromagnetic Compatibility Directive, Low Voltage Directive)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり |
| 特許 | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372 | (1) Limited Editionで得られた精度。Limited Editionは、最適化された製造工程とキャリブレーションプロセスによって精度を向上させることができます。 (2) Accu+ Kitに含まれるスケールバーで得られた精度。 (3) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています (4) レーザークラス2M（目に安全なレベル）。 (5) メッシュおよび点群のインポートにより、主要な計測ソフトウェア、CADソフトウェア、コンピュータグラフィックソフトウェアと互換性があります。 |

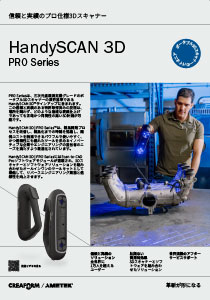

カタログ
