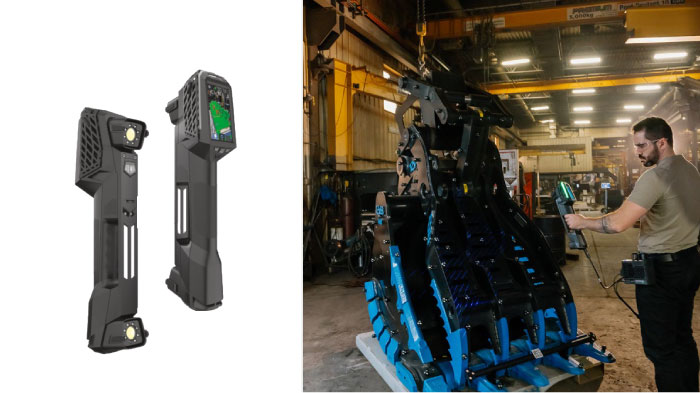

大型パーツ向けのポータブルな計測グレード3Dスキャナー
HandySCAN 3D MAXシリーズは、内蔵スクリーンとモビリティキットによるワイヤレス接続機能により、ケーブルによる制約を受けることなく動作します。これにより、⼤型部品の周囲を⾃由に移動しながらリアルタイムの3D表⽰が可能になり、計測グレードの精度を確保しつつ、より直感的なスキャン体験を実現します。
製品の詳細情報はこちら
HandySCAN MAX EVO スペック表
| 機械仕様 | HandySCAN MAX EVO™ | HandySCAN MAX EVO Elite™ |
|---|---|---|
| 正確さ(1) | 0.150 mm | 0.075 mm |
| 体積精度（部品サイズに基づく）(2) | 0.150 mm + 0.020 mm/m | 0.075 mm + 0.010 mm/m |
| 測定機能（作動距離0.5mの場合） |
ピン：2.50 mm 穴：3.50 mm ステップ：0.04 mm 壁：2.00 mm |
|
| 光源(3) | 青色レーザーライン38本＋レーザーポインター | |
| スキャナーの操作 | 4.3インチタッチスクリーンディスプレイ＋物理ボタン | |
| 写真カメラ | 12メガピクセル、AR対応 | |
| 高度なソフトウェア機能(4) | 該当なし | 含まれる |
| 作業距離 | 0.45～1.60 m | 0.30～2.50 m |
| 部品サイズ範囲（推奨） | 1～10 m | 1～15 m |
| 重量 | 1.28 kg | |
|
（1）HandySCAN MAX EVOおよびHandySCAN MAX EVO Elite（ISO 17025認定）：VDI/VDE 2634 パート3規格に基づいています。プロービング誤差性能は、トレーサブルな球状アーティファクトの直径測定によって評価されます。結果は、スタンドオフ距離0.6mおよび1.2mで得られます。
（2）HandySCAN MAX EVOおよびHandySCAN MAX EVO Elite（ISO 17025認定）：VDI/VDE 2634 パート3規格に基づいています。球間隔誤差は、作業領域内の異なる位置と向きで測定可能な長さアーティファクトを使用して評価されます。結果は、スタンドオフ距離0.6mおよび1.2mで、体積精度最適化機能を備えた統合フォトグラメトリを使用して取得されます。 （3）レーザー等級：クラス2M（目に安全）。 （4）リアルタイム偏差表示とQRコード読み取り機能を備えたARカラーマップ可視化機能を搭載。 |
||

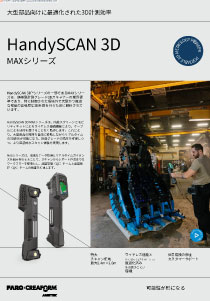

カタログ
