計測グレードの技術を取り入れた3Dスキャナ
リバースエンジニアリングのオールインワンソリューション
リバースエンジニアリングのワークフローを飛躍的に向上させることができる産業用ハンドヘルド3Dスキャナシステム、それが HandySCAN 3D PROシリーズです。
高い精度と再現性に加え、高速なデータ取得能力を誇るスキャナ本体と、バンドルされた強力なスキャンモデリングソフトがシームレスに連携し、CADデータ化プロセスの効率化を実現します。
製品開発期間の短縮、開発コストの低減に貢献し、優れた投資対効果を発揮するオールインワンソリューションです。

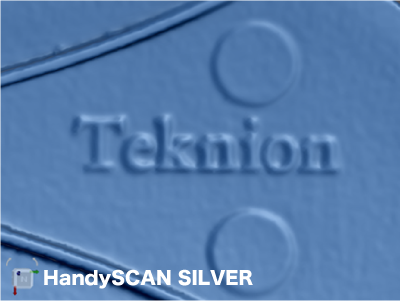

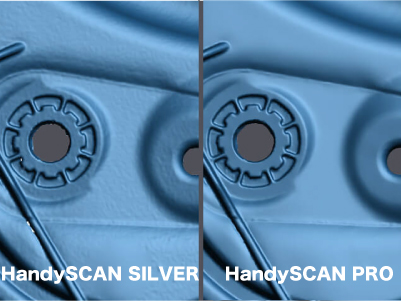

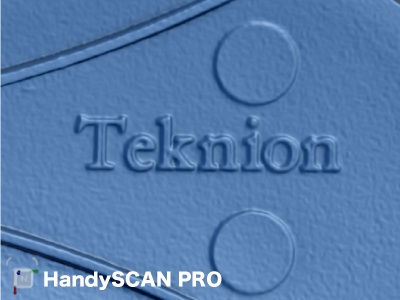

高解像度！再現性の高いデータ取得

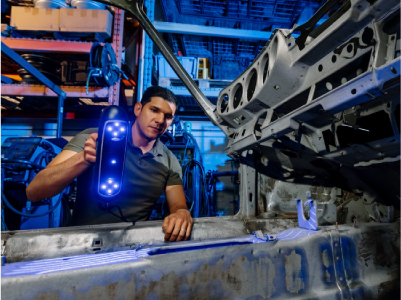

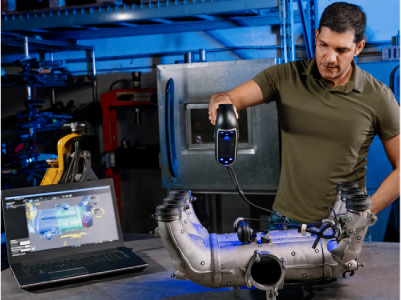

複雑な形状でも厳しい環境下でも、HandySCAN 3D PROならオペレータの熟練度や作業環境に影響されず、正確で信頼性の高い3Dスキャンデータ取得が可能です。
その鍵となるのが「ダイナミックリファレンス機能」。
オブジェクト(スキャン対象物)とスキャナの位置をリアルタイムで追跡し、相対的な位置関係を正確に把握し続けます。これにより、振動やわずかな動きがあるような環境化でも、誰が操作しても精細な形状まで正確に捉えることができます。

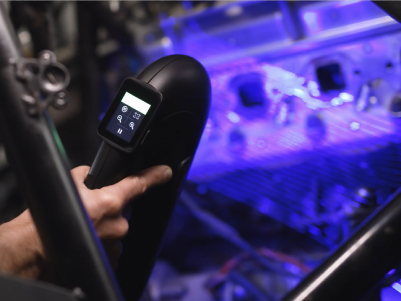

わずか２分でスキャン開始・高速スキャン
スーツケースに収まる軽量・コンパクトなHandySCAN 3D PROは、優れた携帯性で持ち運びも容易。ケースから取り出し後わずか数分、２分以内でスキャン作業を開始できます。
準備時間を短縮するだけではありません。スキャン作業自体も速いのがHandySCAN 3D PROの特徴です。

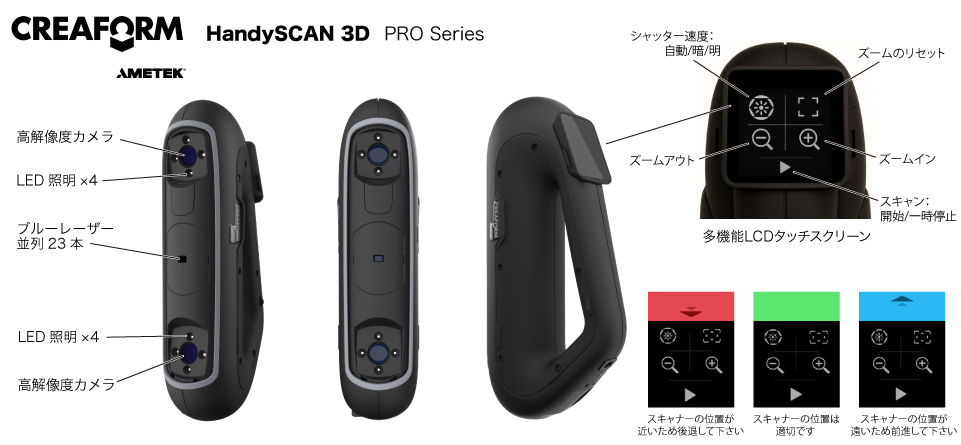

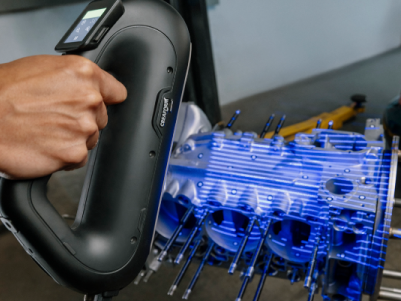

高精度・高精細データの取得を得意とするブルーレーザーを23本搭載し、ワンショット最大450mmの広範囲を1秒間に120万ポイント取得する高速しキャンを実現しています。
どこでも・すぐに・速く…。
それがHandySCAN 3D PROです。
黒や光沢ワークも低ノイズで取得

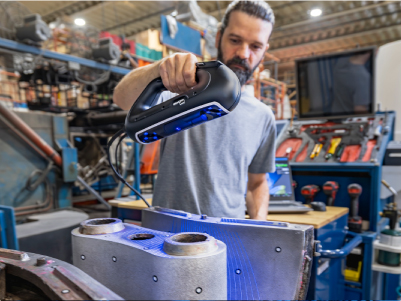

HandySCAN 3D PROに採用されているブルーレーザーは、比較的短い波長の可視光で、黒や濃色に対しても吸収されにくく反射しやすいという特徴を有しています。また、周囲光の影響を受けにくく拡散しにくい特徴もあるため、屋外でのスキャンや金属ワークでも低ノイズスキャニングが可能です。
これにより、スプレー塗布工程の削減やスキャンデータの編集工程の減少につながり、効率的なリバースエンジニアリングを実現する事ができます。

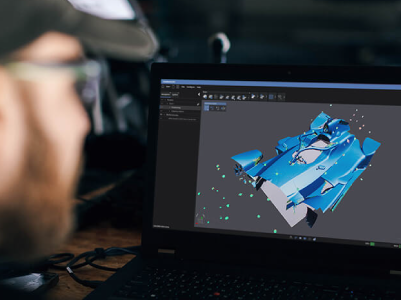

ワンストップ、CADデータ作成を効率化
HandySCAN 3D PROは"CREAFORM Metorology Suite"(計測アプリケーション)のモジュールである「Scan-to-CAD PRO」が搭載されています。

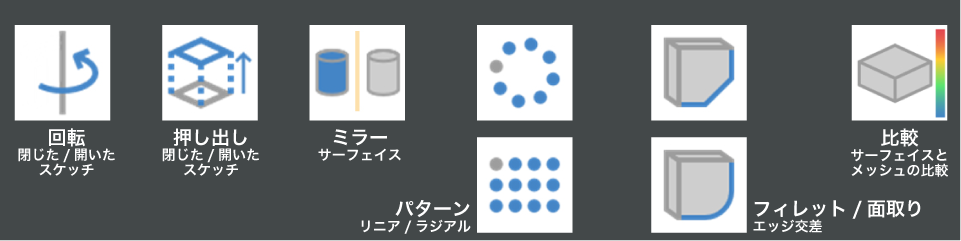

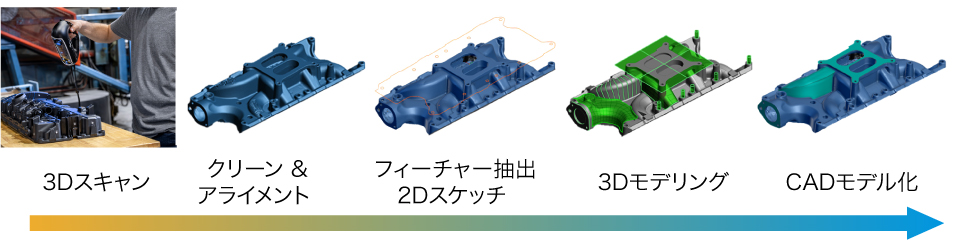

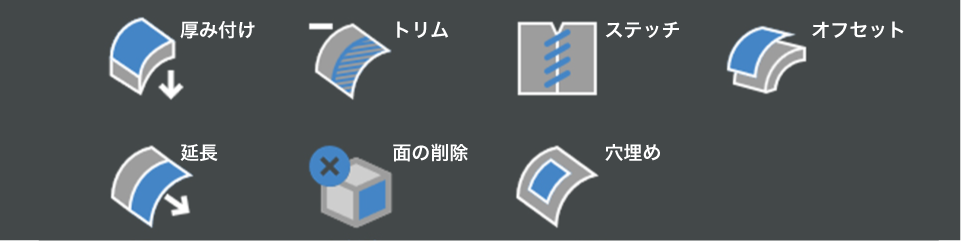

HandySCAN 3D PROで取得したスキャンデータから直接フィーチャーを抽出し、直感的な操作のスケッチ機能やモデリング機能により、CADデータ化ワークフローの効率化を飛躍的に向上させるシームレスなプロセスを実現します。
Metorologyクラスの信頼性
AMETEK/CREAFORMが計測器メーカーとして20年以上にわたりポータブルCMMやレーザー3Dスキャナを開発してきたメトロロジーグレード(寸法検査レベル)の技術を搭載しているHandySCANシリーズ。

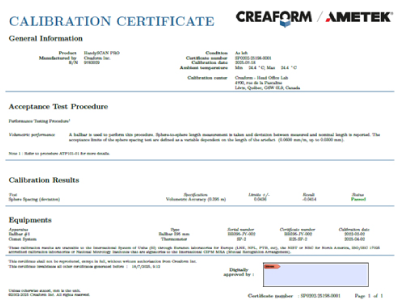

Black Eliteなどのハイエンド機で培ったブルーレーザー技術やアルゴリズムをHandySCAN 3D PROにも搭載されています。その信頼性の証が校正証明証。
北米で設計/製造されたHandySCAN 3D PROは、一台一台に対して厳密なキャリブレーションと試験が行われ、合格した製品のみがユーザーの手に届けられます。
HandySCAN 3D PROスペック表
| 機械仕様 | HandySCAN 3D|PRO |
|---|---|
| 正確さ（精度）(1) | 最大 0.030 mm |
| 容積精度(対象物のサイズに基づく)(2) | 0.020 mm + 0.060 mm/m |
| MaxSHOT Next™ | Elite による容積精度(3) | 0.030 mm + 0.015 mm/m |
| 測定解像度 | 0.025 mm |
| メッシュ解像度 | 0.100 mm |
| 測定速度 | 1,200,000 ポイント/秒 |
| 光源 | 23本の青色レーザーライン |
| レーザークラス | 2M(目に安全なレベル) |
| 動作距離 | 250 ～ 450 mm |
| 被写界深度 | 200mm |
| 対象物サイズ範囲 (推奨) | 0.05 ～ 4m |
| ソフトウェア | Scan-to-CAD Pro（付属） |
| 出力形式 | .dae、.fbx、.iges、.ma、.obj、.ply、.step、.stl、.txt、.wrl、.x3d、.x3dz、.zpr、.3mf |
| 互換性のあるソフトウェア（5） | 33D Systems（Geomagic® Solutions）、InnovMetric Software（PolyWorks）、Metrologic Group（Metrolog X4）、New River Kinematics（Spatial Analyzer）、Verisurf、Dassault Systèmes（CATIA V5、SOLIDWORKS）、PTC（Creo）、Siemens（NX、Solid Edge）、Autodesk（Inventor、PowerINSPECT） |
| 重量 | 920 グラム |
| 寸法(LxWxH) | 79 x 150 x 304 mm |
| 接続規格 | USB 3.0 x 1 |
| 動作温度範囲 | 5~40°C |
| 動作湿度範囲(結露なし) | 10 ～ 90 % |
| 認定資格 | EEC準拠（電磁両立性指令、低電圧指令）、充電式バッテリー対応（該当する場合）、IP50、WEEE |
| 特許 | CA 2,600,926、US 7,912,673、CA 2,656,163、EP（フランス、イギリス、ドイツ）1,877,726、AU 2006222458、US 8,032,327、JP 4,871,352、US 8,140,295、EP（フランス、イギリス、ドイツ）2,278,271、EP（フランス、イギリス、ドイツ）2,230,482、IN 266,573、EP（フランス、イギリス、ドイツ）3,102,908、US 10,271,039、JP 6,596,433、CA 2,938,104、KR 10-2424135、EM 009203334-0001、EM 009203334-0002、EM 009203334-0003、EM 009203334-0004、EM 009203334-0005、EM 009203334-0006、CN 220,206,623 U、CN 308805542 S、CN 221,445,081 U |
| (1) 校正済み球面アーティファクトにおける直径測定の標準値。 (2) 校正済み長さアーティファクトにおける球間隔測定の値。結果は、体積精度最適化機能を備えた統合写真測量法を用いて得られたものです。 (3) MaxSHOT 3Dを使用する場合、システムの体積精度は、特定のモデルのデフォルト精度を超えることはできません。 (4) レーザークラス：2M（目に安全）。 (5) メッシュおよび点群のインポートにより、主要な計測ソフトウェア、CADソフトウェア、コンピュータグラフィックソフトウェアと互換性があります。 |
|
