小型切削加工機シリーズ
Mill-Key ProSeries
加工に合わせた一台を、
コンパクトに。
板材加工向けのNCルーターから、
ブロック材加工向けのモデリングマシンまで。
用途に合わせて選べる2つのラインアップ。
お客様のご要望に応える小型切削加工機
Mill-Key Proシリーズは、システムクリエイト設立から今日まで、工作機械やCAD-CAMの提案・販売を通じて、多くのユーザー様から頂いた声から生まれた小型の切削加工機です。設計段階から携わり、機能や装備はもちろん、構成パーツの一つひとつにまでこだわり抜きました。
-
加工ストロークを最大限に -
設置スペースは最小限に -
加工内容に合わせた最適オプション設定
この三つをコンセプトに、樹脂〜非鉄金属まで加工できるスペックを実現しました。卓上加工機では加工が難しい、かといってマシニングや大型ルーターではオーバースペックというニーズにお応えするラインアップで、生産性向上とコスト削減を提供します。

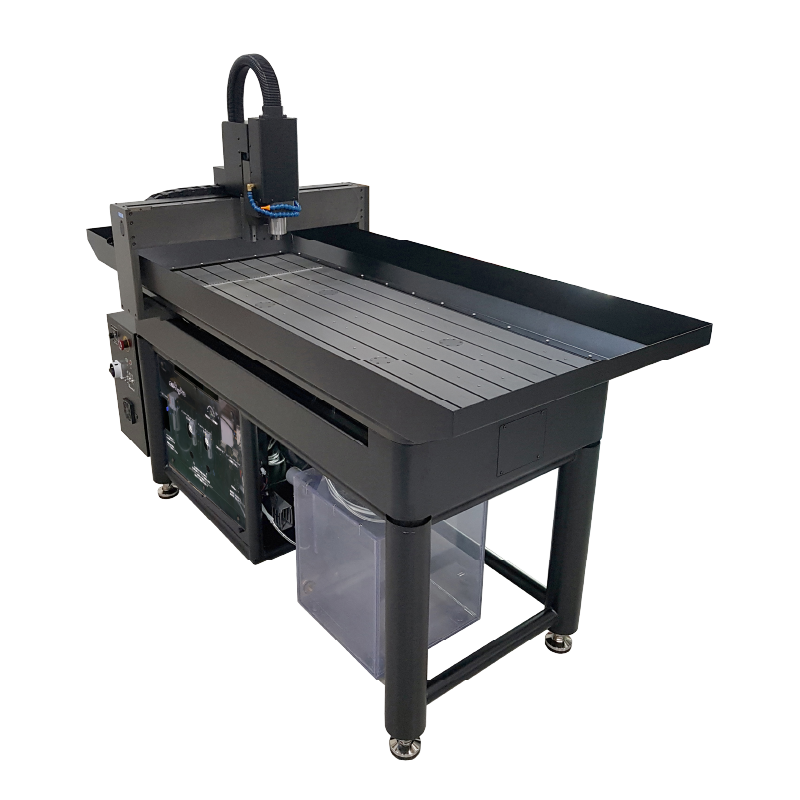

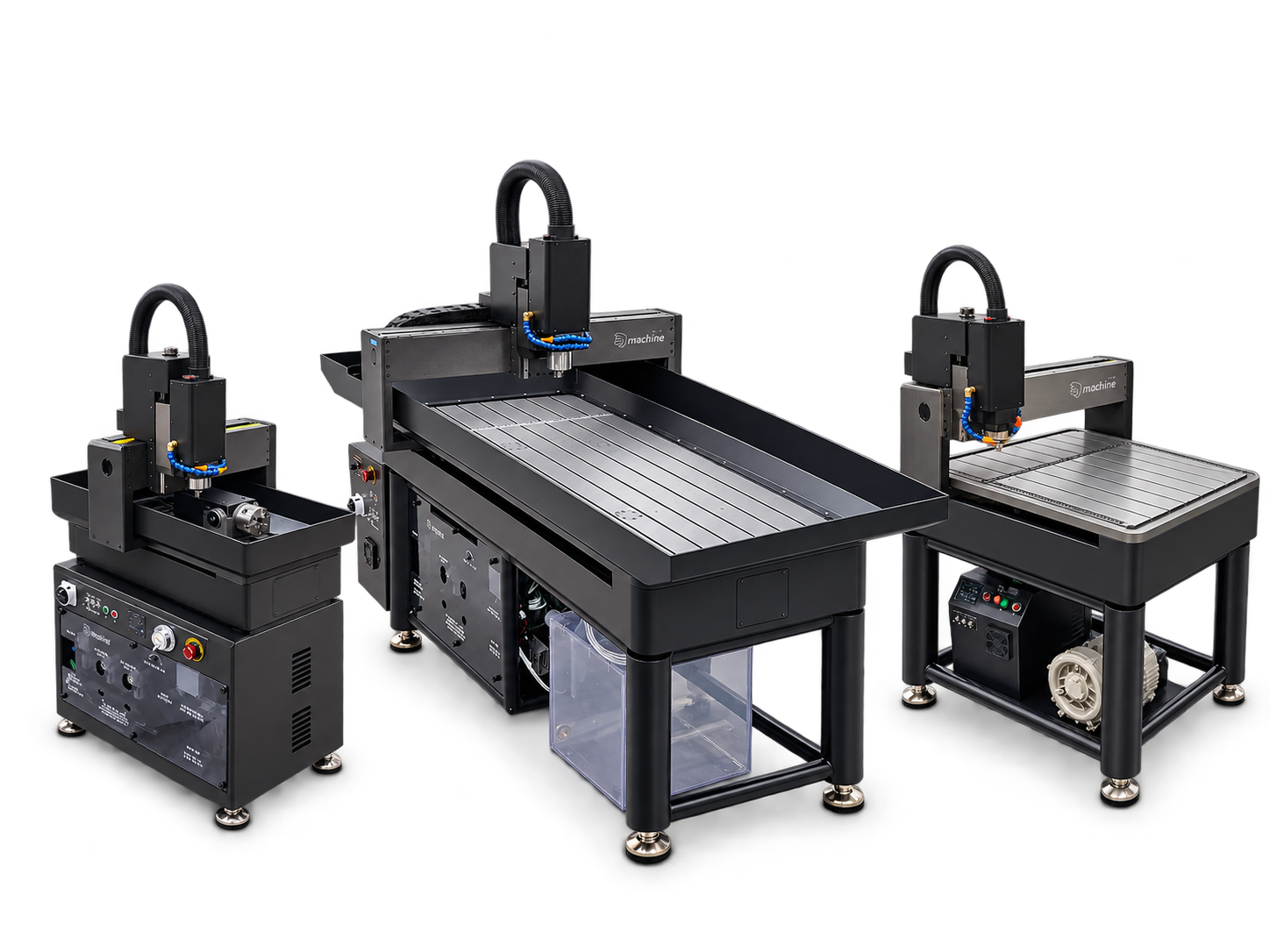

大判板材・長尺材料に対応する高剛性NCルーター
卓上加工機では難しい高精度な板材切削や、大型マシニングではオーバースペックとなる加工に最適。強靭な一体型フレーム構造により加工時の振動を大幅に抑制し、樹脂からアクリル・非鉄金属まで高精度かつ安定した加工を実現します。
製品仕様（サイズラインアップ）
- 加工範囲：400 × 300 × 100mm
- テーブルサイズ(XY)：790 × 390mm
- 加工範囲：610 × 610 × 100mm
- テーブルサイズ(XY)：1000 × 700mm
- 加工範囲：1220 × 610 × 100mm
- テーブルサイズ(XY)：1610 × 700mm
主な特徴
- 加工ストロークを最大限に。長尺材の前後通り抜け加工に対応したフレーム設計
- 設置スペースは最小限に。コンパクトな筐体に、強力スピンドルと高剛性ボディによる安定した切削精度を実現
- 加工内容に合わせた最適オプション。集塵カバーや各種治具など、現場に合わせた豊富な拡張オプション

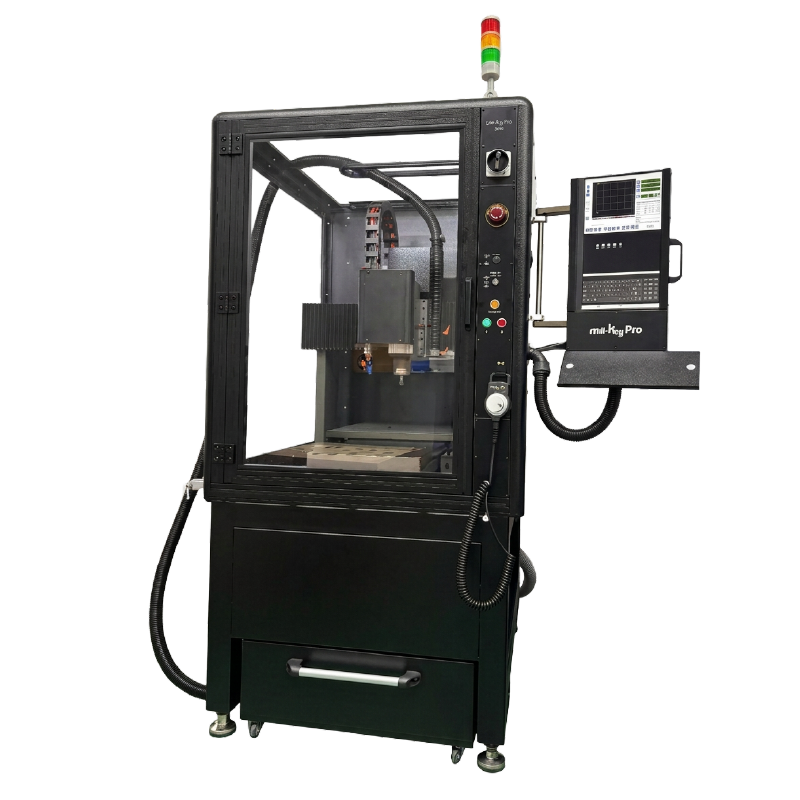

省スペースと高出力を両立したモデリング機
試作開発や小ロット生産に最適化されたコンパクト設計。設置場所を選ばない省スペース性を持ちながら、本格的な密閉構造と安全性能を備えています。
製品仕様
- 加工範囲：500 × 400 × 155mm
- テーブルサイズ(XY)：500 × 400mm
主な特徴
- 加工ストロークを最大限に。500 × 400 × 155mmのワイドストロークで、樹脂からアルミ・真鍮などの軽金属まで対応
- 設置スペースは最小限に。フルカバー仕様でも幅950 × 奥行1,292mmの設置スペース。本体のみの卓上仕様にも対応
- 加工内容に合わせた最適オプション。セーフティカバー、ATCユニット、集塵機モジュール、専用CAMなど、用途や設置環境に応じて選択可能
自動化
ATCユニット
加工工程に合わせて工具を自動交換するユニットです。複数の工具を使う加工で、手動交換の手間を減らします。
拡張
ハイコラム
主軸とテーブルの間の高さを広げるオプションです。高さのある材料や治具を使用する際の設置スペースを確保します。
冷却

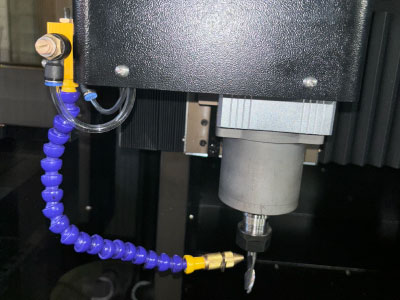

オイルミストキット
切削箇所にミスト状のオイルを供給し、軽金属加工時の潤滑を助けるキットです。
切粉除去

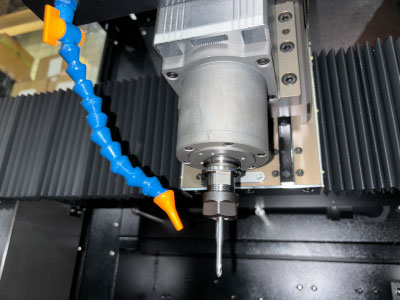

エアーブロワー
空気を吹き付けて、加工箇所の切粉を取り除く装備です。樹脂加工時に切粉がたまるのを抑え、スムーズな加工をサポートします。
安全
セーフティーカバー
加工エリアを覆うカバーです。加工時に発生する切粉の周囲への飛散を抑えるために使用します。
安全

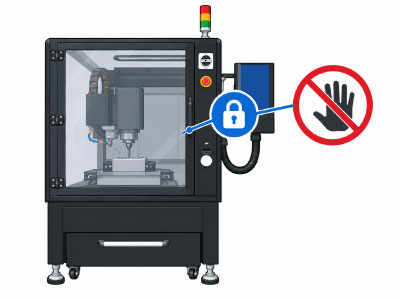

正面扉 電磁ロック
加工中に正面扉が開かないようにロックする安全装備です。
集塵
集塵ユニット
加工時に発生する切粉や粉塵を回収するためのユニットです。加工エリアの清掃や周囲への飛散対策をサポートします。
架台
専用スタンド
加工機本体を設置するための専用架台です。本体と組み合わせて使用します。
操作
ビルトインタッチパネルPC
本体に取り付けたタッチパネルPCから操作できます。操作用のPCを別途用意する必要がありません。
ソフト
BobCAD-CAM
加工用プログラムを作成するCAD-CAMソフトです。加工機に合わせて最適化された設定が付属します。
Mill-Key Proシリーズ 仕様一覧
各機種の主な仕様を一覧でご確認いただけます。
| 仕様 | Mill-Key Pro 30 | Mill-Key Pro 60 | Mill-Key Pro 60L | Mill-Key Pro 5040 |
|---|---|---|---|---|
| 移動量・テーブル | ||||
| 移動量（X×Y×Z） | 400 × 300 × 100mm | 610 × 610 × 100mm | 1,220 × 610 × 100mm | 500 × 400 × 155mm |
| 主軸端面からテーブル上面までの距離 |
20～120mm スピンドル位置調整により±10mm調整可能 |
100～255mm | ||
| テーブル作業面の大きさ | 790 × 390mm | 1,000 × 700mm | 1,610 × 700mm | 500 × 400mm |
| 主軸・送り速度 | ||||
| 主軸回転速度 | 5,000～50,000min-1 | 500～12,000min-1 | ||
| 主軸出力 | 350W |
0.8kW 連続定格 |
||
| 早送り速度 | 7,500mm/min |
X・Y：6,000mm/min Z：3,000mm/min |
||
| 本体・電源 | ||||
| 機械寸法（幅×奥行×高さ） | 900 × 500 × 1,530mm | 1,300 × 800 × 1,530mm | 1,915 × 800 × 1,530mm | 870 × 1,180 × 1,070mm |
| 機械質量 | 100kg | 200kg | 250kg | 200kg |
| 電源 | 100V 50/60Hz | 単相100Vまたは200V | ||
