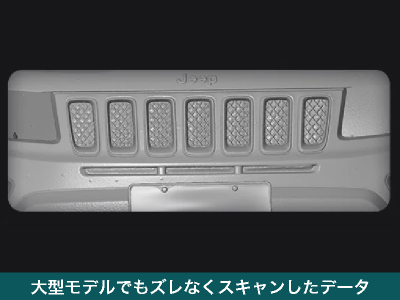

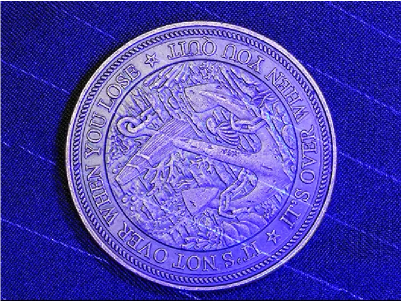

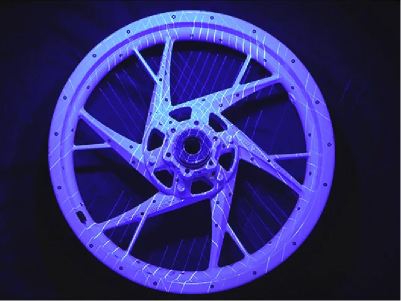

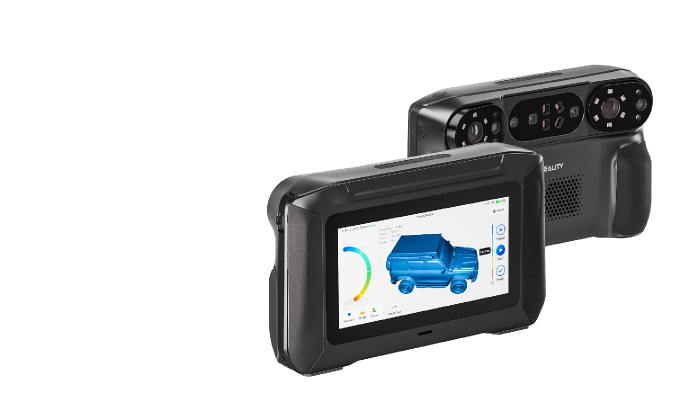

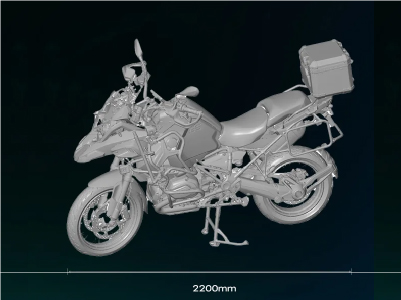

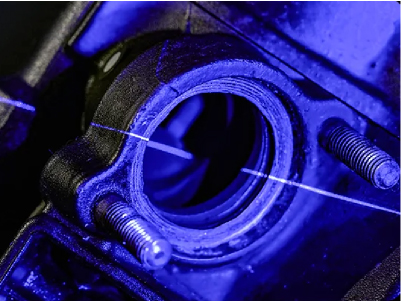

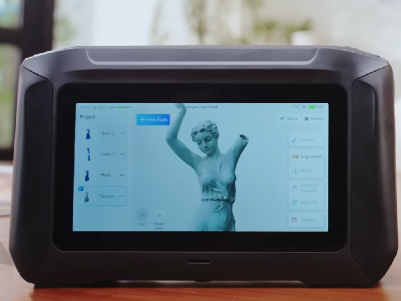

これまでハンディ3Dスキャナでは、PCの起動から編集まで様々な工程が必要でした。 作業環境 P1はPCに接続がいらないため、ケーブルレスでスキャンをすることができます。そのため、これまでスキャンの持ち込みが難しかった場所や、入り組んだ設備の隙間でもカメラを扱うような軽快さでスキャンすることができます。このように場所の制約をなくしたことでこれまで以上にスキャンを自由にすることができます。 本体には6インチのパネルが装備されており、リアルタイムでスキャン時の様子を確認できます。モデルと手元の画面だけに集中してスキャンできるため、作業をスムーズに進められます。 22本のクロスブルーレーザーモード クロス上に放射するモードで、174,000点/sで100fpsの素早いスキャンを実現します。自動車などの大きなモデルであっても広範囲のデータを取得するため、作業効率を向上することができます。 シングルブルーレーザーモード 複数のレーザーでは干渉して届かないような深穴や狭い溝などでも、1本のレーザーにすることで直進性を持ち放射することでスキャンすることができます。ディープホールスキャンモードにより、最大「深さ：直径＝5:1」までスキャン可能です。 7本のパラレルブルーレーザー 複雑な形状であっても716,000点/s,100fpsという速さでスキャンすることができます。レーザー本数を減らすことで密度と微細なディティールのスキャンをすることができるので、速さと細かさを兼ねたモードになります。 NIR構造化レーザー 人や家具、彫刻などのマーカーを張ることができない場合に、モデルの特徴を自動で認識してスキャンすることができ、人体はわずか1分ほどでスキャンが完了します。 広角FOVレンズで効率な大型スキャンを Sermoon P1では様々なサイズに対応するために、広角FOVレンズを搭載しています。そのため、最小5㎣から最大4000㎣ほどの大きなモデルであっても広範囲を効率よく捉えることができます。 高い体積制度 大型モデルになればなるほどスキャンのズレが生じやすくなりますが、Sermoon P1では002mm＋0.06mm/mを実現しています。高精細レンズも備えているため、歪みを最小限に留めて正確な全体像を構築します。 3つの作業モードで最適な運用を 場所に応じて作業スタイルを変更できるように3つのモードを備えています。 屋外でも安定したパフォーマンスを ブルーレーザーは周囲光の影響を受けにくく、拡散しにくい特性を持ちます。そのため、直射日光が差し込む屋外（最大100,000lux）であっても時間や天候に左右されることなく、スキャンすることができます。スタンドアロンがもたらす5つの革新
この一連の準備工程をすべて削減。本体の電源を入れるだけですぐにスキャンを始められます。煩わしい設定や接続の不具合に悩まさせることなく、スキャン工程全体の生産性を高めます。
また、スキャンしたデータはその場でチェックできるので、スキャン漏れによる無駄な手戻りを防ぎます。
用途に合わせて使い分ける4つのレーザーモード
また、Qualcomm ISPチップやRGBカメラ、12個のLED補助カメラを搭載していることから、鮮明なカラースキャンを実現します。
高精度かつ広範囲を正確にスキャン
また、ブルーレーザーでは380×365@550mmとキャプチャエリアが広いことでターゲットマーカーの数を減らすことができ、作業時間の削減を促進します。
あらゆる現場環境に応える適応力

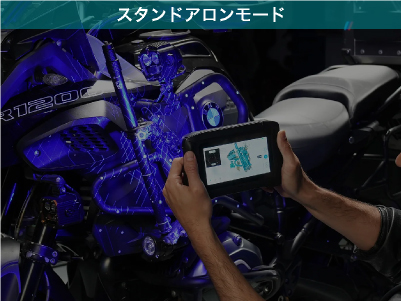

①スタンドアロンモード：本体のみでスキャンから編集まで完結するケーブルの制約を排除したモードです。

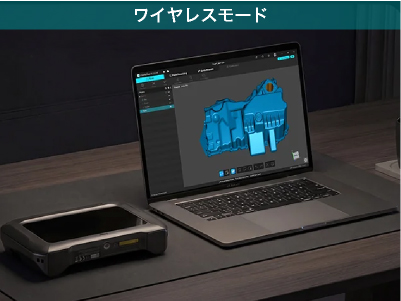

②ワイヤレス・マルチスクリーンモード：スキャン画面を外部のPCやタブレットに投影することができます。そのため、周囲のスタッフと進捗を共有しながら協力して作業を進める際に有効的です。

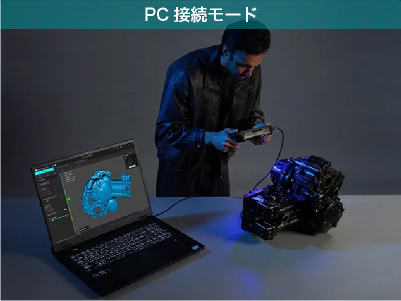

③PC接続モード：既存のPCにワークフローを組み込む際に、USB接続で安定したデータ通信を行いながらスキャンすることができます。

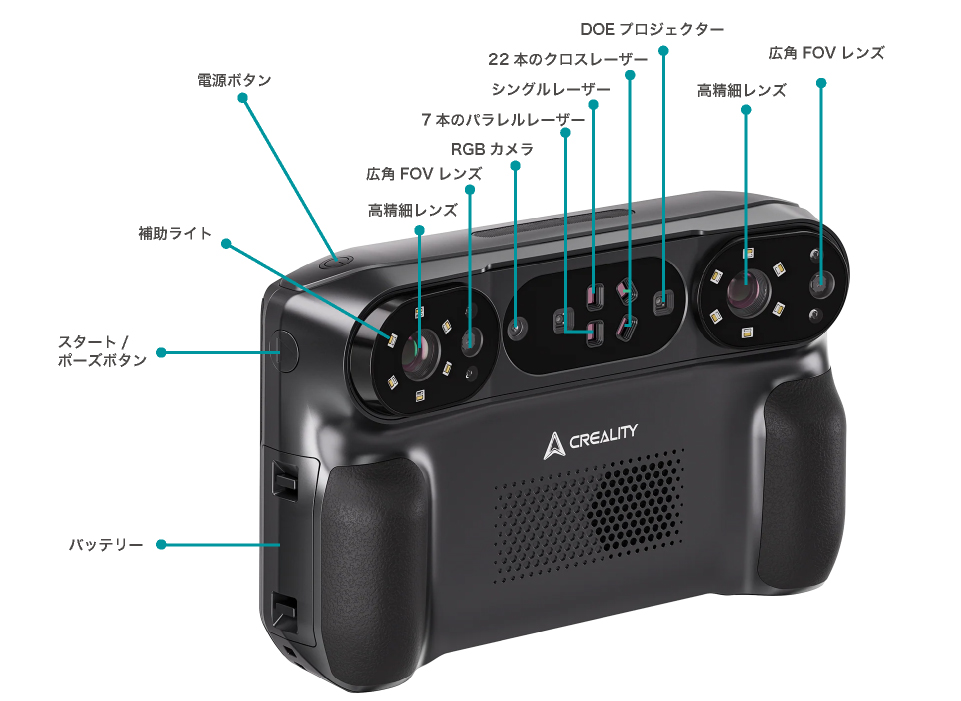

3Dスキャナ構造図
Sermoon X1 機械仕様
| シングル ブルーレーザーモード |
7本のパラレル ブルーレーザーモード |
34本のクロス ブルーレーザーモード |
NIR構造化光モード | |
|---|---|---|---|---|
| 最大精度 | 0.02mm | 0.05mm | ||
| 容積精度 | 0.02ｍｍ+0.04ｍｍ/ｍ 0.02ｍｍ+0.03ｍｍ/ｍ（スケールバー使用時） |
0.05ｍｍ+0.1ｍｍ/ｍ | ||
| スキャン速度 | 84,000点/秒、 最大90fps |
756,000点/秒、 最大90fps |
1,734,000 点/秒、 最大85fps |
5,000,000 点/秒、 最大30fps |
| 最小スキャン体積 | 5mm x 5mm x 5mm | 150mm x 150mm x 150mm | ||
| 単一スキャン範囲 | 217mm x 167mm @200mm 325mm x 323mm @300mm 434mm x 394mm @400mm 542mm x 463mm @500mm 650mm x 531mm @600mm |
650mm x 531mm @600mm 1300mmx935mm@1200mm |
||
| 焦点距離 | 200～600mm | 150～400mm | 200～600mm | 170～1200mm |
| アライメントモード | マーカー/グローバルマーカー | マーカー/グローバルマーカー/形状/テクスチャ | ||
| 野外スキャン | 100,000ルクス未満 | 50,000ルクス未満 | 100,000ルクス未満 | 30,000ルクス未満 |
| 本体サイズ | 216mm x 74mm x 51mm | |||
| 本体重量 | 530g | |||
| ソフト対応OS | Windows 10 / 11、macOS 11.7.7 以上 | |||
| 出力形式 | OBJ/STL/PLY/ASC | |||
