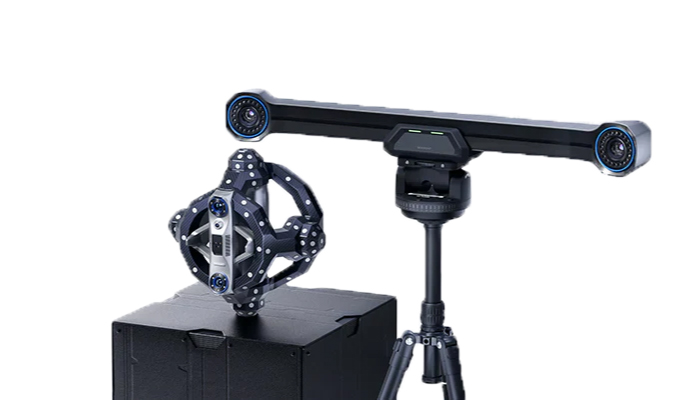

マーカーレスで叶える、大型モデルスキャンの効率化
「Trakit」はエントリーモデルでありながら、作業効率を高める機能が数多く詰まったトラッキング式3Dスキャナです。
わかりやすい設計により、直観的な操作が可能で、ビギナーからエキスパートまで大型ワークをスムーズにスキャンすることができます。
手軽にスキャンできる仕組み
広域のスキャンが可能
最大2,800mm×2,800mm＠4,000mmのスキャン範囲を持っています。
車のような大きいものスキャンする時でもTrackerを使用することでハンディタイプのスキャナではカバーしきれなかった部位やサイズなどをスキャンすることができます。

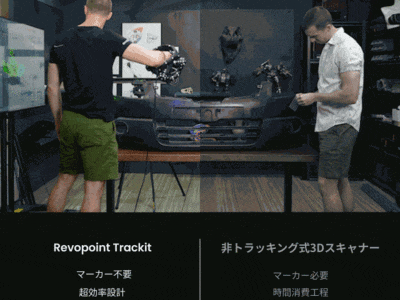

マーカーレスでスピーディーにスキャン
大型ワークになればなるほど手間と時間のかかるターゲットマーカーを貼る作業ですが、「Trackit」にはマーカーは必要ありません。
スキャナ本体フレームにマーカーが付属しており、Trackerがそのマーカーの位置と角度をリアルタイムで追跡して認識します。
そのため、マーカーを貼る作業と剥がす作業がなくなり、作業効率を上げることができます。

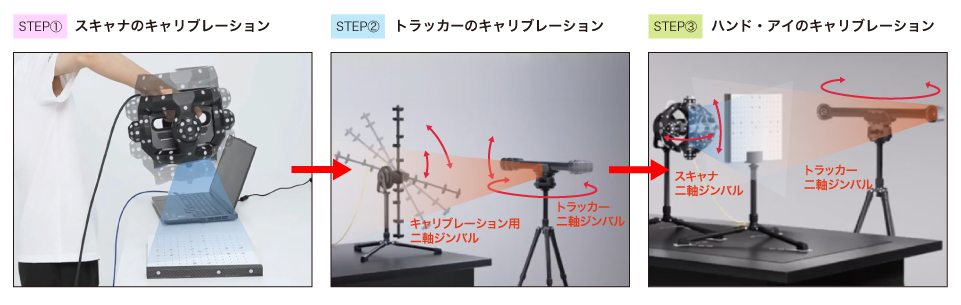

自動キャリブレーション機能
キャリブレーション工程は、複数の角度や位置からデータを自動で取得する完全マルチ較正を採用しています。
Trackerにはインテリジェント自動較正デュアルを搭載することで全てのキャリブレーション工程を自動化します。これにより、人的ミスを減らすだけでなく、確実な校正を行うことができます。
2つのレーザーモードを搭載

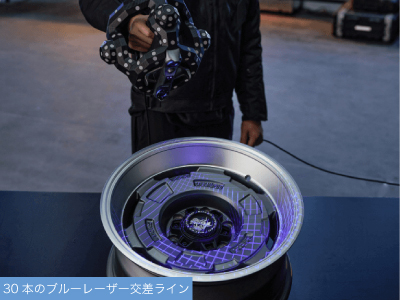

30本のクロスラインモード
30本のクロスラインモードに設定することで広い範囲を一度に認識しスキャンすることができます。暗色や光沢ワークに対してもスキャンすることができます。
最大150万点/秒の速さでスキャンすることで作業効率を向上させます。

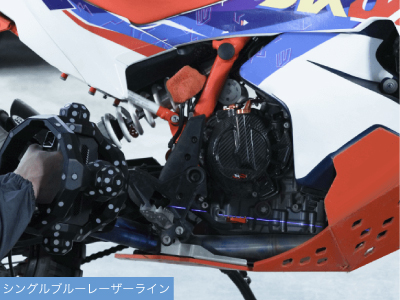

シングルラインモード
光源を狭く絞ることで最小0.02mmの精度を誇り、くぼみな繊細な部分など深部形状のスキャンに対応します。
30本のクロスラインモードからシングルラインモードの変更は●●で簡単なため、モデルに合わせたモード切替ができます。
場所を選ばすにスキャン
2種類のスキャン方法に対応

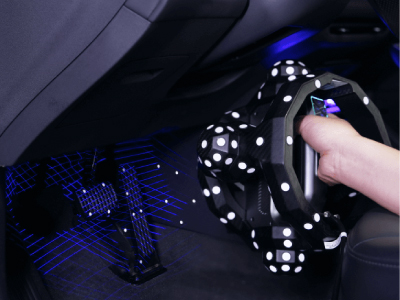

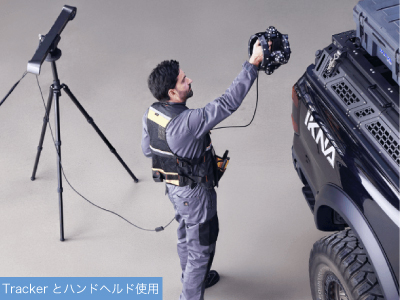

大型ワークをスキャンする場合は、Trackerを使用した光学トラッキング方式のスキャンモードでスムーズにスキャンします。

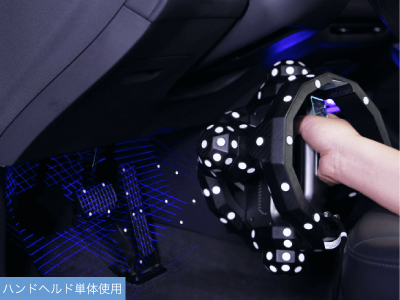

Trackerを配置できない環境化の際はハンドヘルド単体でもスキャン可能なため、環境や用途に合わせて対応することができます。
耐久性の高いカーボンフレーム

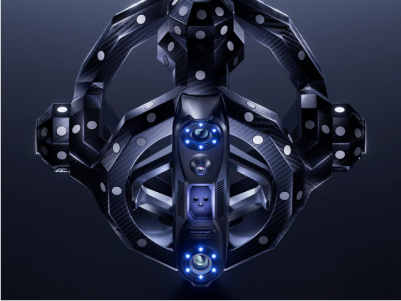

ハンドヘルドのスキャナにはカーボンフレームを採用しています。
これにより本体フレームに付属しているマーカーも位置ズレを起こしにくい設計になっています。頑丈ながら軽量化されたスキャナであるため、長時間のスキャンでも負荷がかかりにくくスキャンすることができます。
温度センサで精度を維持

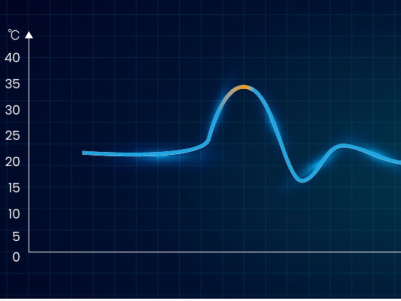

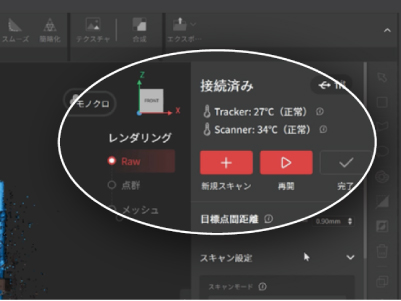

高感度温度センサを搭載していることから、トラッカーとスキャナ本体の温度変動をリアルタイムで表示しています。
これにより、温度による微妙な歪みやズレなどの影響を受ける前に事前に確認することができます。
3Dスキャンを促進するオプション
Revo Measure

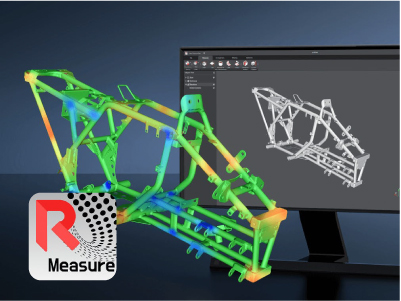

点群データやメッシュデータをCADモデルや図面と比較することで、ワークの形状や寸法、角度、品質を分析する計測ソフトウェアです。
全体的及び局所的な偏差を含む不一致を分析し、実物と設計図との差を迅速に特定します。

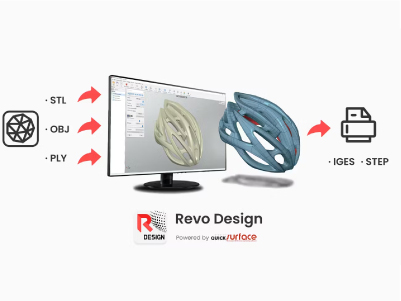

Revo Design
データのインポートとメッシュ編集、CADへの変換を行うことができるソフトです。
直観的な編集でノイズ除去から位置合わせ、スケッチなどのモデリングを行い、IGESやSTEP形式への出力まで対応します。

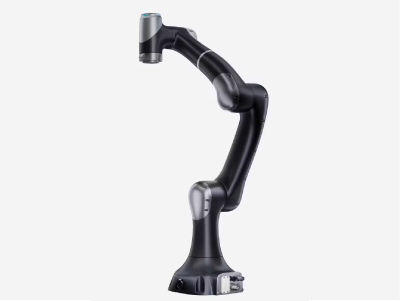

Trackit Robot
ロボットアームと連携して手動ドラックやティーチングすることで大型モデルを対象とした自動スキャンを行うことができます。
リアルタイムで視覚誘導することができ、高感度センサーが付属していることから、わずかな接触も検知し衝突を防止します。
Scanner 機械仕様
| Scanner | |||
|---|---|---|---|
| 最大1ショット精度 | 0.05mm | ||
| 重ねスキャン精度 | 0.2mm | ||
| スキャン速度 | 150万点/秒 | ||
| 光源 | 30本のブルーレーザー交差ライン シングルブルーレーザーライン |
||
| 動作距離 | 200～400m | ||
| 最小シングルスキャン範囲 | 160mm x 70mm @200mm | ||
| 最大シングルスキャン範囲 | 320mm x 215mm @400mm | ||
| 本体重量 | 12g | ||
| 本体寸法 | 295×295×205mm | ||
| 動作環境温度範囲 | 0～40℃ | ||
| 出力フォーマット | PLY,OBJ,STL,ASC,3MF,GLTF,FBX | ||
Tracker 機械仕様
| Tracker | |||
|---|---|---|---|
| 対応サイズ範囲 | 0.01～6m | ||
| 体積精度 | 0.025+0.04mm×L(m) | ||
| 動作距離 | 1500～4000mm | ||
| 最小シングルトラッキング範囲 | 1400×1050mm @1500mm | ||
| 最大シングルトラッキング範囲 | 2800×2800m @4000mm | ||
| トラッキングボリューム | 11㎥ | ||
| カメラ解像度（トラッキングシステム用） | 500万画素 | ||
| 本体重量 | 1.8㎏ | ||
| 本体寸法 | 816×115×101mm | ||
| トラッキングバンド | 赤外線 | ||
